PROFINET
De PFN-2024 CR voegt vier geïsoleerde analoge uitgangen toe aan een PROFINET-netwerk als IO Device. Elk kanaal is geïsoleerd met 1500 VDC en kan worden ingesteld op een stroom- of spanningsbereik, afgestemd op het aangesloten veldapparaat, van 0~20mA en 4~20mA tot 0~10V, +/-10V, 0~5V en +/-5V.Engineers kunnen de module integreren met het generieke GSDML-bestand (versie 2.25) in elke PROFINET-engineeringtool. De module ondersteunt Conformance Class B en RT Class 1, met een minimale cyclustijd van 1 ms, en bevat gangbare Ethernet- en PROFINET-services zoals DCP, LLDP en I&M.Met een 16-bit DAC, een nauwkeurigheid van +/- 0,1% van FSR en 4 kV contact-ESD-bescherming op alle aansluitklemmen is de PFN-2024 CR geschikt voor de aansturing van analoge uitgangen in fabrieks- en procesautomatisering. De module wordt op een DIN-rail gemonteerd en werkt bij -25 ~ +75 ℃.ToepassingenIndustriële automatiseringFabrieksautomatiseringProcesautomatisering

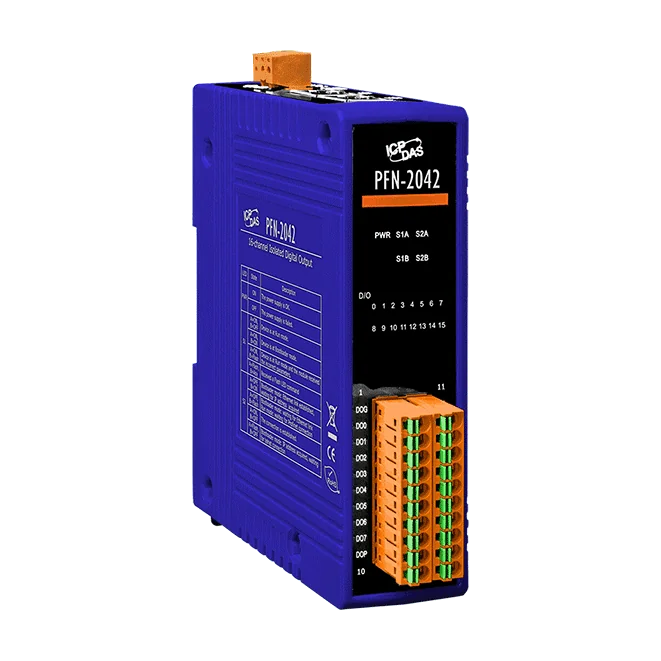

De PFN-2042 CR is een PROFINET IO-device dat 16 geïsoleerde digitale uitgangen toevoegt aan een PROFINET-netwerk. Elk kanaal is een sink-type NMOS-uitgang met een maximale belasting van 700 mA per kanaal en een belastingsspanningsbereik van +3,5 ~ +50 VDC, waardoor een breed scala aan veldactuatoren en indicatoren rechtstreeks kan worden geschakeld.Engineers kunnen de module integreren met het generieke GSDML-bestand (versie 2.25), dat werkt met elke PROFINET-engineeringtool. De module ondersteunt een minimale cyclustijd van 1 ms en voldoet aan PROFINET Conformance Class B en RT Class 1, met diensten zoals RTC, RTA, CL-RPC, DCP, LLDP en I&M.Kortsluitbeveiliging op de digitale uitgangskanalen en 4 kV contact-ESD-bescherming op elke aansluiting helpen de module robuust te blijven in veeleisende installaties. De unit wordt op een DIN-rail gemonteerd en heeft een bedrijfstemperatuur van -25 ~ +75 ℃.ToepassingenIndustriële automatiseringFabrieksautomatiseringProcesautomatisering
PFN-2051 CR is een PROFINET IO-device voor gedistribueerde digitale signaalregistratie. Het biedt 16 geïsoleerde digitale ingangen die zowel droge als natte contacten accepteren, waardoor het geschikt is voor het aansluiten van schakelaars, relais en sensoruitgangen op een PROFINET-controller.De module ondersteunt PROFINET Conformance Class B en RT Class 1, met een cyclustijd van 1 ms (minimaal). De configuratie verloopt via het generieke GSDML-bestand (versie 2.25), zodat de module zonder leveranciersspecifieke software aan elk PROFINET-engineeringhulpmiddel kan worden toegevoegd.Niveau natte contact AAN +10 tot +50 VDC, niveau UIT maximaal +4 VDC.Ingang met droog contact sluit naar GNDSink/Source-ingangstype4 kV contact-ESD-beveiliging op elke aansluitingToepassingenIndustriële automatiseringFabrieksautomatiseringProcesautomatisering
PFN-2052 CR is een PROFINET IO-device dat acht geïsoleerde digitale ingangen op een PROFINET-netwerk aansluit. Het is geschikt voor fabrieks- en procesautomatiseringsinstallaties waar discrete veldsignalen via Ethernet moeten worden uitgelezen.De ingangen zijn van het wet-contact type, met een AAN-niveau van +4 VDC tot +30 VDC en een UIT-niveau van maximaal +1 VDC. Zowel sink- als source-bedrading wordt ondersteund. De module heeft een cyclustijd van minimaal 1 ms en voldoet aan PROFINET Conformance Class B en RT Class 1.De integratie is eenvoudig: er wordt een generiek GSDML-bestand (versie 2.25) meegeleverd, zodat de module aan elk PROFINET-engineeringprogramma kan worden toegevoegd. De module wordt op een DIN-rail gemonteerd en is geschikt voor een bedrijfstemperatuur van -25 ~ +75 ℃.ToepassingenIndustriële automatiseringFabrieksautomatiseringProcesautomatisering

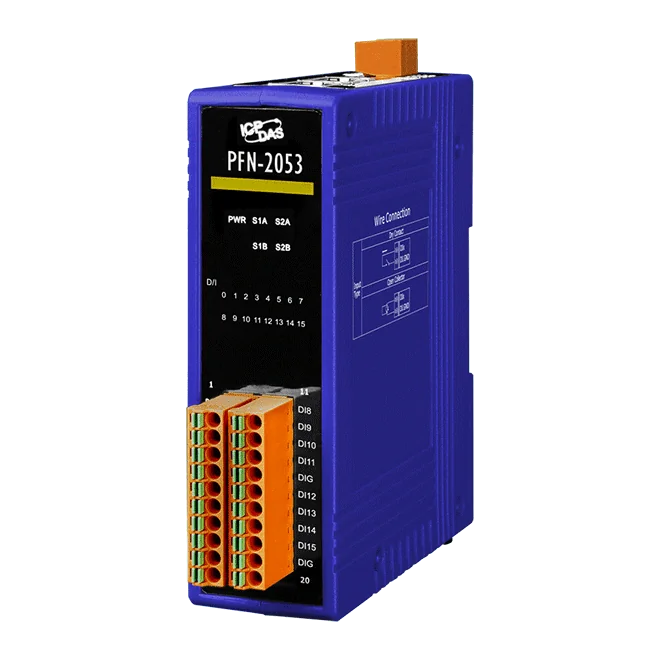

De PFN-2053 CR voegt 16 digitale ingangen voor droge contacten toe aan een PROFINET-netwerk als IO Device. De ingangen zijn niet-galvanisch gescheiden en werken met een source-type schakeling: ON wordt gedetecteerd wanneer een contact naar GND sluit, OFF wanneer het open is. De minimale cyclustijd van 1 ms is geschikt voor toepassingen die snelle en deterministische updates van schakelaar- en contactstatus vereisen.Engineers kunnen de module integreren met het generieke GSDML-bestand (versie 2.25), dat met elk PROFINET-engineeringtool werkt. Elke aansluiting beschikt over 4 kV ESD-bescherming voor contacten, en het apparaat ondersteunt PROFINET Conformance Class B en RT Class 1. Diagnose is mogelijk via de LED-indicatoren PWR, S1A, S1B, S2A en S2B.Geschikt voor installaties in fabrieks- en procesautomatiseringMontage op DIN-rail met een bedrijfsbereik van -25 ~ +75 ℃ToepassingenIndustriële automatiseringFabrieksautomatiseringProcesautomatisering

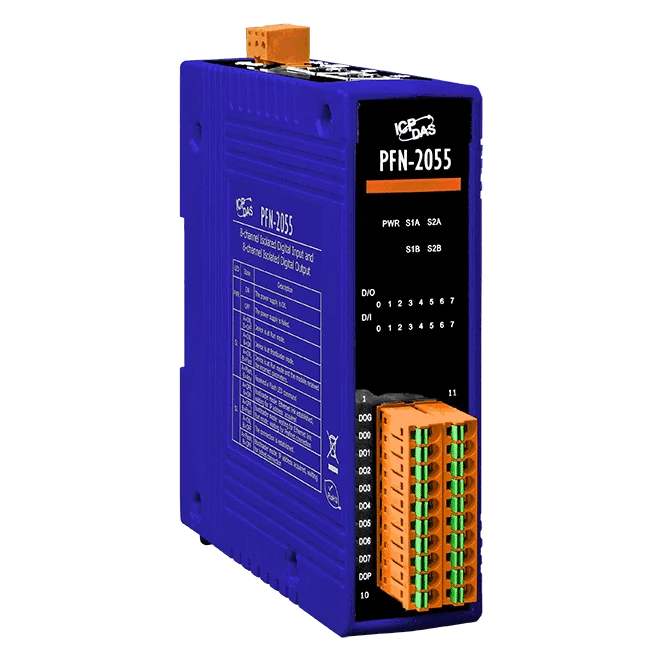

De PFN-2055 CR koppelt een blok met 8 digitale ingangen en 8 digitale uitgangen als IO Device aan een PROFINET-netwerk. Elke ingang accepteert droge of natte contacten, en elke uitgang is een open-collector sink met kortsluitbeveiliging, zodat hij veldbelastingen direct kan schakelen binnen de spannings- en stroomspecificaties.De configuratie verloopt via het generieke GSDML-bestand (versie 2.25), zodat de module met elk PROFINET-engineeringprogramma kan worden toegevoegd en geparametreerd. Met Conformance Class B, RT Class 1 en een minimale cyclustijd van 1 ms is hij geschikt voor toepassingen die deterministische cyclische I/O-uitwisseling vereisen.De module is ontworpen voor een bedrijfstemperatuur van -25 ~ +75 ℃ en wordt op DIN-rail gemonteerd. Bestelcode PFN-2055 CR is de hier aangeboden uitvoering.ToepassingenIndustriële automatiseringFabrieksautomatiseringProcesautomatisering

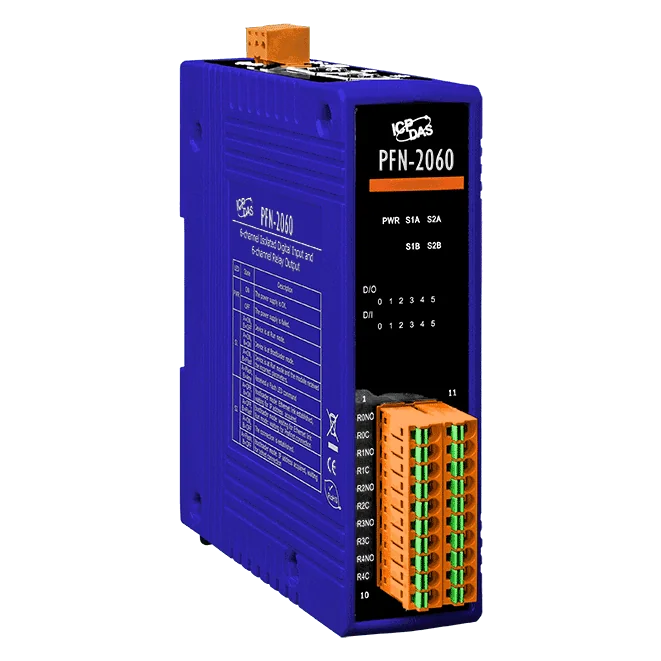

De PFN-2060 CR is een PROFINET IO-device voor gedistribueerde discrete regeling. Het combineert zes geïsoleerde digitale ingangen, die zowel droge als natte contacten accepteren, met zes Form A-vermogensrelaisuitgangen, zodat één compacte DIN-railmodule veldsignalen kan detecteren en tegelijk belastingen kan schakelen.De integratie is eenvoudig, omdat de module wordt geconfigureerd via het generieke GSDML-bestand, versie 2.25, dat in elk PROFINET-engineeringprogramma kan worden geladen. Conformance Class B en RT Class 1 ondersteunen cyclustijden tot 1 ms, en de module kan worden ingesteld op het vasthouden van de inschakelwaarde of veilige uitgangswaarden.Conformance Class B en RT Class 1 voor deterministische PROFINET-communicatieRelaisnominale waarden van 125 VAC bij 0,6 A, 30 VDC bij 2 A en 110 VDC bij 0,6 ABedrijfstemperatuurbereik van -25 ~ +75 ℃ met een vochtigheidsgrens van 10 ~ 90% RV, niet-condenserendToepassingenIndustriële automatiseringFabrieksautomatiseringProcesautomatisering
PROFINET-I/O-modules
De categorie PROFINET onder Fieldbus I/O bevat remote I/O-modules voor PROFINET-netwerken. De PFN-20xx-modellen omvatten digitale ingang en uitgang en analoge uitgang. Voorbeelden zijn de PFN-2051 met 16 geïsoleerde digitale ingangen, de PFN-2042 met 16 geïsoleerde digitale uitgangen, de PFN-2024 met 4 geïsoleerde analoge uitgangskanalen en de PFN-2060 met 6 DI en 6 relaisuitgangen.
Bij de keuze stem je het aantal kanalen en het signaaltype af op de veldapparaten: digitale ingang, digitale uitgang, relaisuitgang of analoge uitgang. Controleer de isolatie en het contacttype, bijvoorbeeld droog contact bij de PFN-2053. Gemengde modules zoals de PFN-2055 met 8 DI en 8 DO besparen ruimte waar op één punt beide signaalrichtingen nodig zijn.
