X300 Scheda X-Board a 2 canali di uscita analogica, 12 bit, 0 ~ 4,095 V

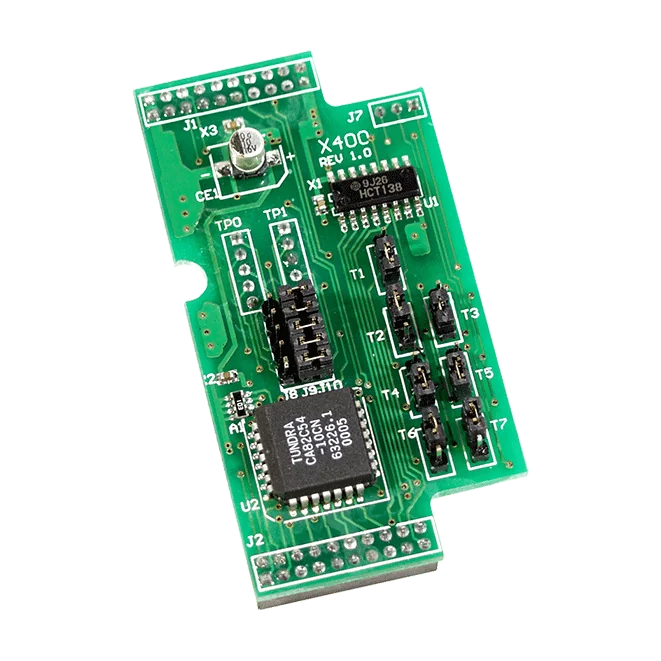

La X400 CR è una scheda X timer/contatore che estende l'I-7188XC con tre canali a 16 bit. È indicata per ingegneri che necessitano di funzioni di conteggio impulsi e di temporizzazione su una scheda di espansione compatta, anziché su un modulo I/O separato.Ciascuno dei tre canali è non isolato, quindi la scheda è più adatta a installazioni in cui le sorgenti di segnale condividono un riferimento di massa adeguato. La X400 CR ha un assorbimento specificato di 0,3 W e un ingombro di 38 mm x 64 mm. Si noti che su ciascun µPAC può essere montata una sola scheda X.Con un intervallo di funzionamento di -25 ~ +75 °C, stoccaggio da -40 ~ +80 °C e umidità del 5 ~ 90 %, senza condensa, la X400 CR è dotata delle marcature CE, UKCA, RoHS e WEEE.ApplicazioniConteggio impulsi e temporizzazione su sistemi I-7188XC

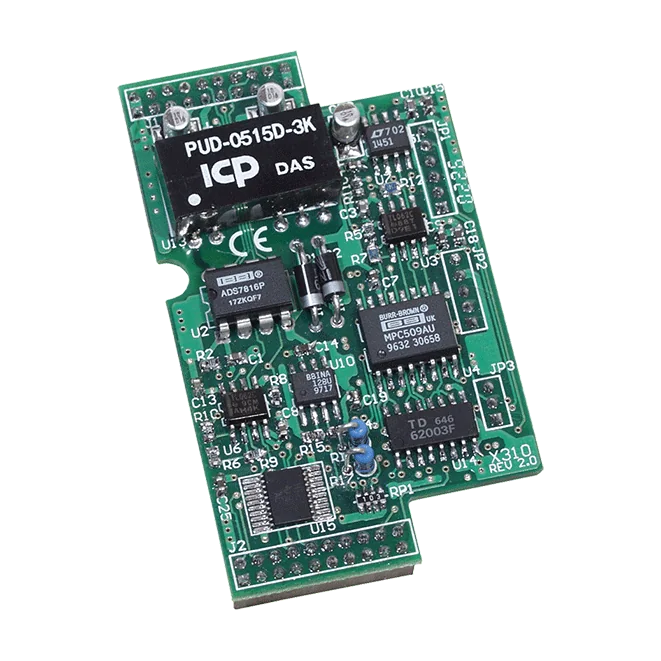

La X310 CR è una X-board che aggiunge I/O analogici e digitali locali ai controllori I-7188 e uPAC-7186EX compatibili. È indicata per progetti che richiedono la misura di corrente e tensione insieme al rilevamento di contatti e a uscite di commutazione su un'unica scheda di espansione.Due ingressi analogici a 12 bit coprono diversi tipi di segnale: il canale 0 accetta 0 ~ 20 mA e il canale 1 accetta 0 ~ +10 V. Tre ingressi digitali a contatto (wet contact) sono configurati in modalità sink e si attivano da +3,5 V a +30 VDC. Un'uscita analogica a 12 bit fornisce 0 ~ +10 V con una capacità di uscita in tensione di 10 mA.Le tre uscite digitali sono di tipo NPN open collector, con portata fino a +30 VDC e 100 mA. Tutti i canali sono non isolati e la scheda misura 38 mm x 64 mm. È possibile installare una sola X-board per ogni unità µPAC.ApplicazioniAggiunta di I/O analogici e digitali ai controllori I-7188 e uPAC-7186EX compatibili

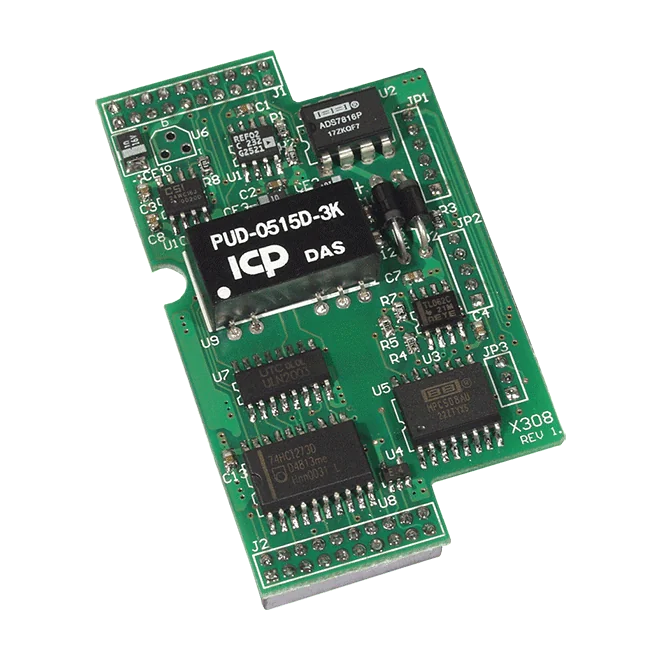

La X308 CR è una X-board che estende i controllori I-7188 e uPAC-7186EX compatibili con quattro ingressi analogici non isolati e sei uscite digitali. Ciascun ingresso legge 0 ~ +10 V con risoluzione a 12 bit e una frequenza di campionamento fino a 1 KHz, soluzione indicata per chi necessita di una semplice acquisizione di tensione insieme alla commutazione su un unico controllore.Le uscite digitali sono open-collector (NPN) con tensione di carico fino a +30 VDC e corrente di carico di 100 mA. Gli ingressi analogici offrono un'impedenza d'ingresso di 2 MOhm e protezione da sovratensione di ±30 VDC. Entrambi i gruppi I/O sono non isolati, pertanto questa scheda è più adatta a installazioni in cui l'isolamento è garantito altrove nel sistema.La X308 CR è compatibile con le serie I-7188XB, I-7188XG, I-7188EX, I-7188EG e uPAC-7186EX. È possibile installare una sola X-board per ogni µPAC. La scheda misura 38 mm x 64 mm, opera con temperature da -25 ~ +75 °C ed è certificata RoHS e WEEE.ApplicazioniMonitoraggio di segnali di tensione su controllori µPAC e I-7188Commutazione di carichi con uscite digitali open-collector NPN

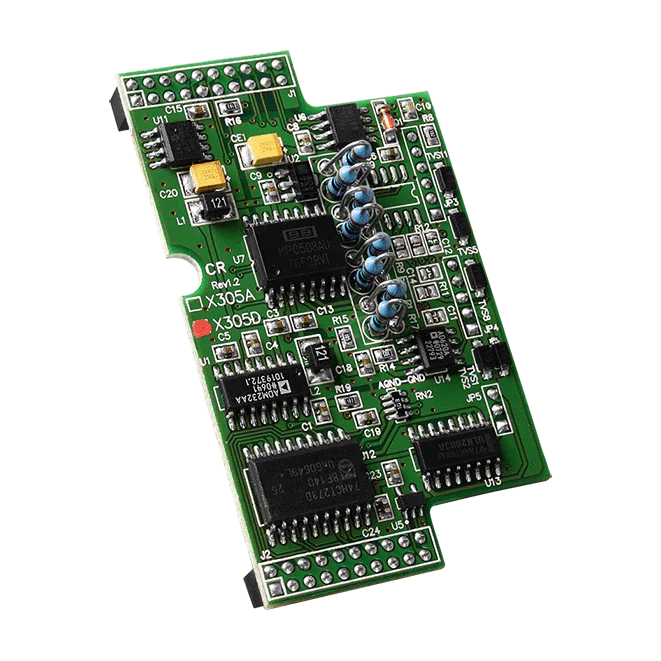

La X305D CR è una X-board plug-in che aggiunge I/O ai controllori compatibili della serie uPAC-7186EX e I-7188. Fornisce otto ingressi analogici in corrente single-ended da 0 ~ 20 mA con risoluzione a 12 bit, insieme a due ingressi digitali e due uscite digitali sulla stessa scheda.Gli ingressi analogici campionano fino a 4 KHz e presentano un'impedenza d'ingresso di 125 Ohm, con protezione da sovratensione nominale ±30 VDC. Gli ingressi digitali rilevano contatti puliti, mentre le uscite sono di tipo open-collector sink (NPN) con carichi nominali fino a +30 VDC e 100 mA. Tutti i circuiti I/O sono non isolati.È possibile montare una sola X-board per ogni µPAC, quindi la X305D CR è adatta a progetti che richiedono la misura in anello di corrente e una semplice commutazione all'interno dell'ingombro del controllore. La scheda è specificata per un campo di funzionamento da -25 ~ +75 °C e misura 38 mm x 64 mm.ApplicazioniMisura in anello di corrente (0 ~ 20 mA) all'interno dei controllori uPAC-7186EX e I-7188 supportatiCommutazione digitale locale e rilevamento contatti su quadri di controllo compattiEspansione dei sistemi PAC supportati con I/O aggiuntivi utilizzando un singolo slot per X-board

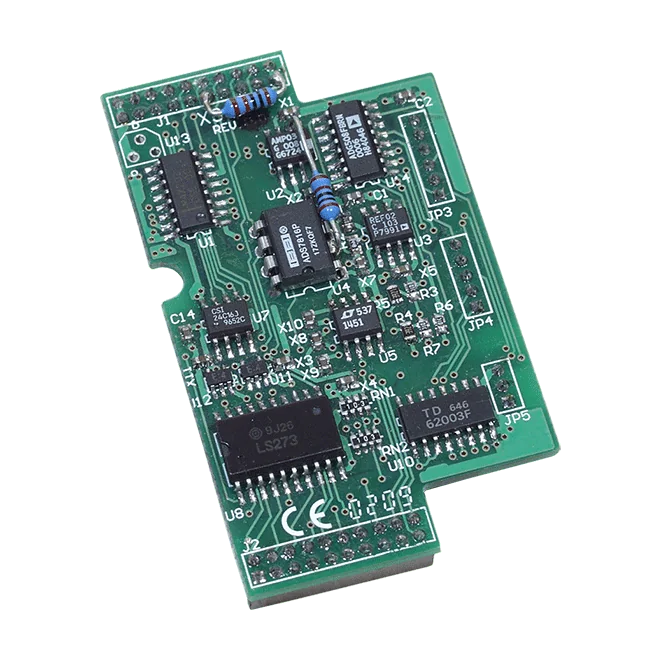

La X305 CR è una X-board di I/O misti per le serie I-7188XB, I-7188XG, I-7188EX, I-7188EG e uPAC-7186EX. Fornisce sette ingressi analogici in tensione a 12 bit e un'uscita analogica in tensione a 12 bit, ciascuno con campo ±5 VDC, insieme a due ingressi digitali a contatto pulito e due uscite digitali open-collector. Nessuno dei canali è isolato.Gli ingressi analogici hanno un'impedenza d'ingresso di 50 KOhm e tollerano sovratensioni fino a ±30 VDC, con una frequenza di campionamento massima di 1 KHz. Gli ingressi digitali sono di tipo sink con livello ON da +3,5 V a +30 VDC, mentre le uscite open-collector NPN commutano carichi fino a +30 VDC con 100 mA. È possibile installare una sola X-board su ciascun µPAC.La scheda misura 38 mm x 64 mm e ha una temperatura di esercizio nominale di -25 ~ +75 °C, con stoccaggio da -40 ~ +80 °C e umidità da 5 ~ 90 % senza condensa. È certificata RoHS e WEEE.ApplicazioniAggiunta di I/O analogici e digitali ai controllori I-7188 e uPAC-7186EX supportatiAcquisizione di segnali di tensione e controllo analogico nel campo ±5 VDC

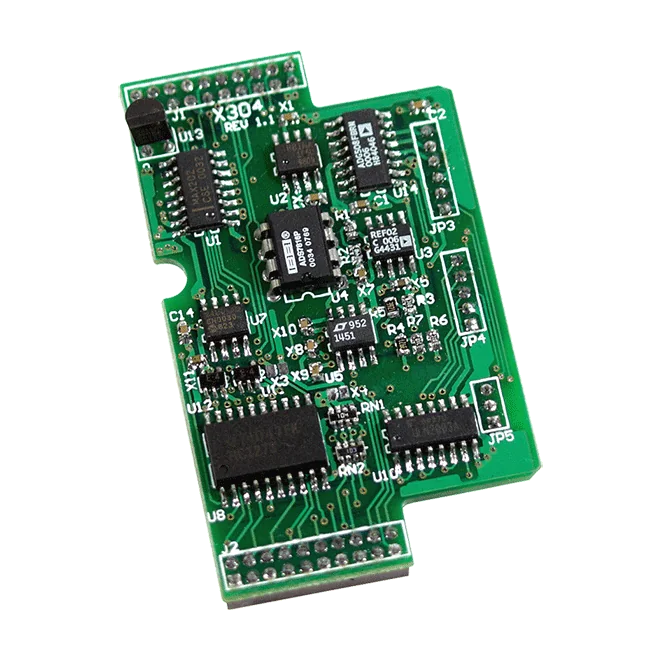

L'X304 CR è una scheda X-board che aggiunge ingressi e uscite analogici e digitali misti ai controller I-7188 e uPAC-7186EX supportati. Offre tre ingressi analogici a 12 bit e un'uscita analogica a 12 bit, ciascuno con range ±5 VDC, insieme a quattro ingressi digitali e quattro uscite digitali, tutti senza isolamento.Gli ingegneri scelgono la X304 CR quando un controller compatto necessita di misura e controllo analogici in tensione insieme a commutazione discreta. Gli ingressi digitali accettano contatti a potenziale in configurazione sink, mentre le uscite digitali sono di tipo open-collector NPN con portata fino a 30 VDC e 100 mA per canale.La scheda è compatibile con I-7188XB, I-7188XG, I-7188EX e I-7188EG, e con la serie uPAC-7186EX. Ciascun µPAC accetta una sola X-board. Il modulo misura 38 mm x 64 mm ed è specificato per un intervallo di funzionamento da -25 ~ +75 °C.ApplicazioniAggiunta di I/O analogici e digitali ai controller I-7188 e uPAC-7186EX supportatiMisura e controllo analogici in tensione con commutazione discreta

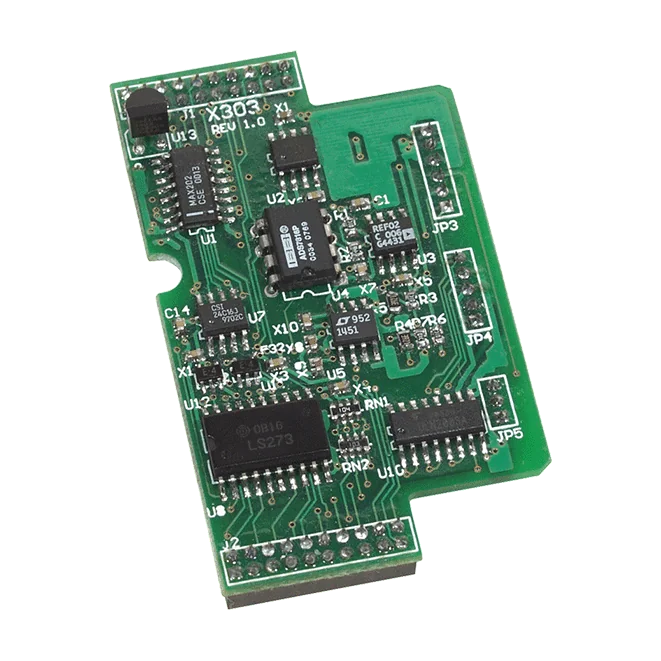

L'X303 è una X-board che aggiunge I/O analogici e digitali ai controllori compatibili I-7188 e uPAC-7186EX. Fornisce un ingresso analogico a 12 bit e un'uscita analogica a 12 bit, entrambi con portata ±5 VDC, insieme a quattro ingressi digitali e sei uscite digitali, tutti non isolati.La X-board è progettata per le serie I-7188XB, I-7188XG, I-7188EX, I-7188EG e uPAC-7186EX. È possibile installare una sola X-board per ogni controllore µPAC.Sul lato digitale, gli ingressi sono di tipo sink a contatto a umido con livello ON da +3,5 V a +30 VDC, mentre le uscite sono open collector NPN con carichi fino a +30 VDC e 100 mA. Il modulo misura 38 mm x 64 mm ed è specificato per il funzionamento da -25 a +75 °C.ApplicazioniAggiunta di I/O analogici e digitali ai controllori compatibili I-7188 e uPAC-7186EX

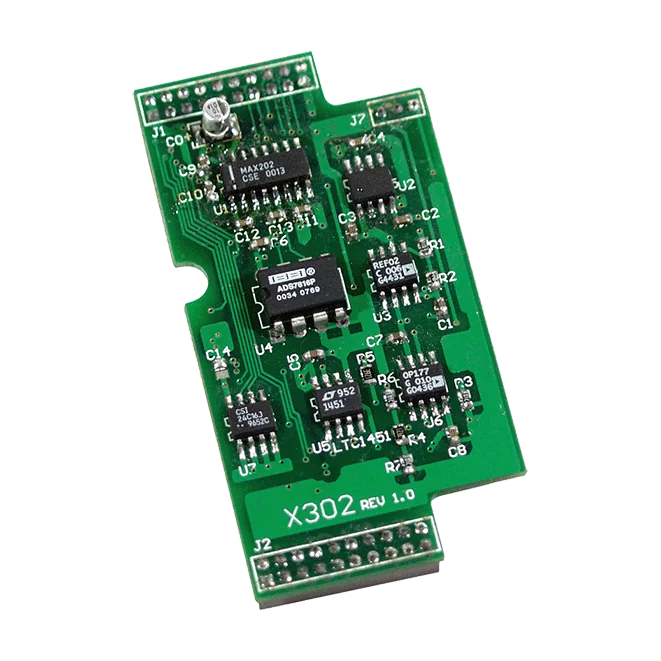

La X302 aggiunge la misura di tensione di base e l'uscita in tensione a un controllore I-7188XC tramite un'unica X-board. Dispone di un ingresso analogico a 12 bit e di un'uscita analogica a 12 bit, entrambi con portata ±5 VDC e senza isolamento.L'ingresso analogico offre una frequenza di campionamento massima di 900 Hz e un'impedenza d'ingresso di 50 KOhm, con protezione da sovratensione fino a ±5 VDC. L'uscita analogica può erogare fino a 10 mA, adatta al pilotaggio di un semplice dispositivo controllato in tensione o di un ingresso di segnale.Compatibile con la serie I-7188XC; è possibile installare una X-board per µPAC.Scheda compatta da 38 mm x 64 mm con un intervallo di funzionamento da -25 ~ +75 °C.ApplicazioniMisura di tensione su controllori I-7188XCControllo dell'uscita in tensione su controllori I-7188XC

La X301 aggiunge all'I-7188XC un ingresso analogico in tensione e un'uscita analogica in tensione. Entrambi i canali sono a 12 bit e non isolati, quindi la X301 è adatta a progetti che richiedono di leggere un segnale a bassa tensione e di pilotare una tensione di controllo dalla stessa scheda controllore.L'ingresso accetta 0 ~ 2,5 VDC e campiona fino a 200 KHz, con un'impedenza di ingresso di 1 KOhm e protezione da sovratensione fino a +30 VDC. L'uscita copre 0 ~ 4,095 V e può erogare fino a 20 mA.La X301 è progettata per l'I-7188XC. La gamma più ampia delle X-board comprende anche altri controllori I-7188 e uPAC-7186, ma la X301 stessa è specificata per l'I-7188XC. Verificare il codice d'ordine e il modello del controllore prima del montaggio.ApplicazioniAcquisizione di tensioni analogiche su sistemi con I-7188XCUscita analogica in tensione per il controllo su sistemi con I-7188XC

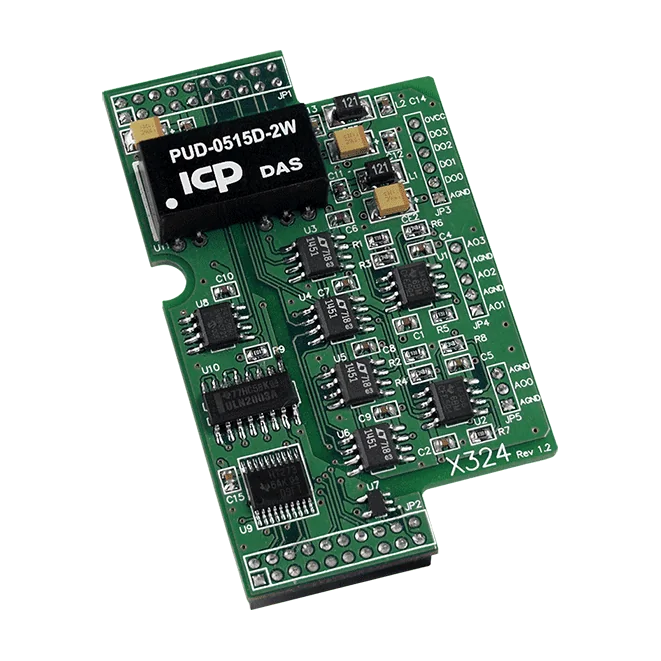

L'X324 CR è una scheda X che aggiunge quattro uscite analogiche non isolate e quattro uscite digitali non isolate ai controllori compatibili I-7188 e uPAC-7186EX. Ogni canale analogico fornisce un'uscita di tensione a 12 bit nell'intervallo 0 ~ +5 V, in modo da poter pilotare apparecchiature che accettano un segnale di controllo standard 0 ~ 5 V.Le quattro uscite digitali sono di tipo NPN a collettore aperto, con una tensione di carico massima di +30 VDC e una corrente di carico di 100 mA. Sono adatte al comando di relè, indicatori o altri carichi riferibili alla configurazione di massa del controllore, con la consueta attenzione richiesta poiché nessuno dei due gruppi di uscite è isolato.È possibile installare una sola scheda X per ogni unità µPAC, quindi l'X324 CR è indicato soprattutto come espansione I/O per un controllore che non ha altre schede X. Il modulo è conforme RoHS e dispone della certificazione WEEE, e funziona nell'intervallo di temperatura da -25 ~ +75 °C.ApplicazioniFornitura di segnali di controllo analogici 0 ~ 5 V da un PACCommutazione di carichi tramite uscite digitali a collettore apertoEspansione I/O su sistemi di controllo basati su I-7188 e uPAC-7186EX
