PM-3112-100P Misuratore di energia monofase, Modbus RTU, 2 circuiti, TA a pinza 60 A

PM-3112-100 CR è un misuratore di energia monofase compatto che misura tensione, corrente e potenza in valore efficace reale su due circuiti indipendenti. È indicato per i tecnici che necessitano di dati di consumo elettrico in tempo reale da un circuito monitorato senza doverlo ricablare, poiché il TA a pinza si inserisce attorno al conduttore.Questo codice d'ordine include due TA a pinza da 60 A con diametro interno di 10 mm e cavi di collegamento da 1,8 m, adatti alla configurazione monofase 1P2W con un unico TA per circuito. L'intervallo di corrente è da 0,05 A a 60 A per ogni TA e l'intervallo di tensione d'ingresso è da 10 a 300 VAC, quindi il misuratore può essere impiegato sia su circuiti secondari a bassa tensione sia a tensione più elevata.I valori misurati sono pubblicati su una singola porta RS-485 con protocollo Modbus RTU, con velocità di trasmissione e formato dati selezionabili. Due uscite a relè di potenza Form A possono pilotare sirene o lampade per la segnalazione di allarmi, e l'alloggiamento su guida DIN consente l'installazione a quadro.ApplicazioniMonitoraggio di generatoriSistemi di distribuzione in quadri di manovraGestione dell'energia

Il PM-3112-160 CR è un misuratore di energia monofase compatto che fornisce in tempo reale i valori RMS reali di tensione e corrente, le potenze attiva, apparente e reattiva, l'energia, il fattore di potenza e la frequenza. È indicato per i tecnici che necessitano di dati di consumo accurati da un carico monitorato senza interrompere il circuito, grazie al trasformatore di corrente a pinza.Questa variante include due TA da 100 A con diametro interno di 16 mm e cavi di collegamento da 1,8 m, con un campo di corrente d'ingresso da 0,1 A a 100 A. Due circuiti indipendenti supportano l'analisi dell'energia monofase 1P2W, con un campo di tensione d'ingresso da 10 ~ 300 V e una precisione della potenza attiva migliore dello 0,5% (PF=1).Due uscite a relè di potenza Form A, con portata 5 A @ 250 VAC o 5 A @ 30 VDC, possono pilotare sirene o lampade per la segnalazione di allarmi. La comunicazione avviene tramite una singola porta RS-485 con protocollo Modbus RTU, con isolamento di 3000 VDC. L'involucro in plastica montato su guida DIN è progettato per quadri di manovra e pannelli di distribuzione.ApplicazioniMonitoraggio dei generatoriSistemi di distribuzione da quadroGestione dell'energia

Il PM-3112-160P CR è un misuratore di energia monofase a due canali che rileva i valori effettivi (True RMS) di tensione, corrente e potenza tramite Modbus RTU. È indicato per i tecnici che devono monitorare i consumi energetici di singoli circuiti senza interrompere il cablaggio, grazie ai suoi trasformatori di corrente a pinza.Questa variante è fornita con due TA da 100 A, ciascuno con un diametro interno di 16 mm e un cavo di collegamento di 4 m, e copre un campo di corrente da 0,1 A a 100 A. La misura comprende tensione, corrente, potenza attiva, apparente e reattiva, energia, fattore di potenza e frequenza, aggiornati una volta al secondo. Il misuratore accetta un campo di tensione d'ingresso da 10 a 300 V.Due uscite a relè di potenza Form A consentono al misuratore di pilotare sirene o lampade per la segnalazione di allarmi. L'unità dispone di una singola porta RS-485 con velocità di trasmissione e formati dati selezionabili, ed è progettata per il montaggio su guida DIN in un alloggiamento in plastica.ApplicazioniMonitoraggio dei generatoriSistemi di distribuzione in quadro elettricoGestione dell'energia

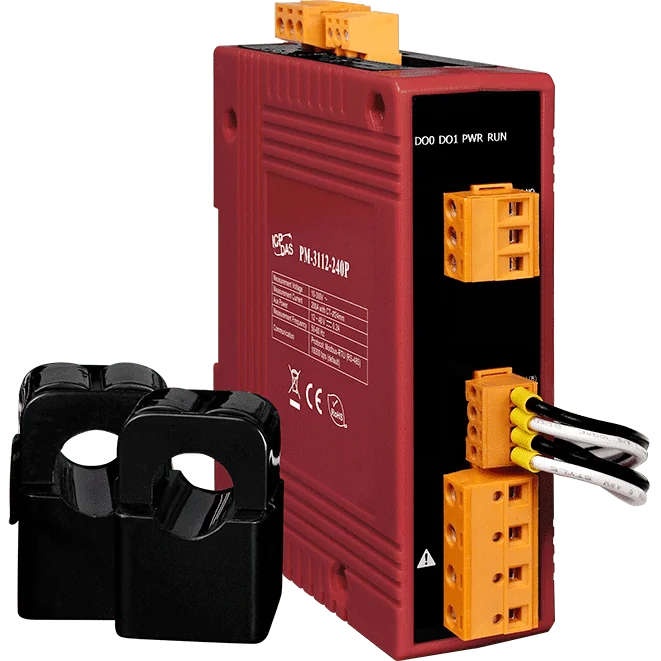

Il PM-3112-240P CR è un contatore di energia monofase che misura due linee indipendenti con valori RMS veri. Fornisce tensione, corrente, potenza attiva, apparente e reattiva, energia, fattore di potenza e frequenza, aggiornati ogni secondo tramite RS-485 con protocollo Modbus RTU. Sono inclusi due trasformatori di corrente a pinza da 200 A, così il contatore può essere installato su conduttori in tensione senza interrompere il circuito.Questa variante è adatta a progettisti che necessitano di letture di energia accurate su circuiti 1P2W fino a 200 A. Il campo di ingresso da 10 ~ 300 VAC e la precisione della potenza attiva dello 0,5% con fattore di potenza unitario ne consentono l'impiego per il monitoraggio di apparecchiature sia a bassa tensione sia a tensione più elevata sul lato secondario. Le due uscite a relè di potenza Form A possono pilotare sirene o lampade per la segnalazione di allarmi.Il contatore è alloggiato in un involucro plastico per guida DIN e funziona con alimentazione da +12 ~ 48 VDC. La porta RS-485 è isolata a 3000 VDC e offre velocità di trasmissione e formati dati selezionabili. Le applicazioni tipiche includono il monitoraggio di generatori, i sistemi di distribuzione in quadro e la gestione dell'energia.ApplicazioniMonitoraggio di generatoriSistemi di distribuzione in quadroGestione dell'energia
