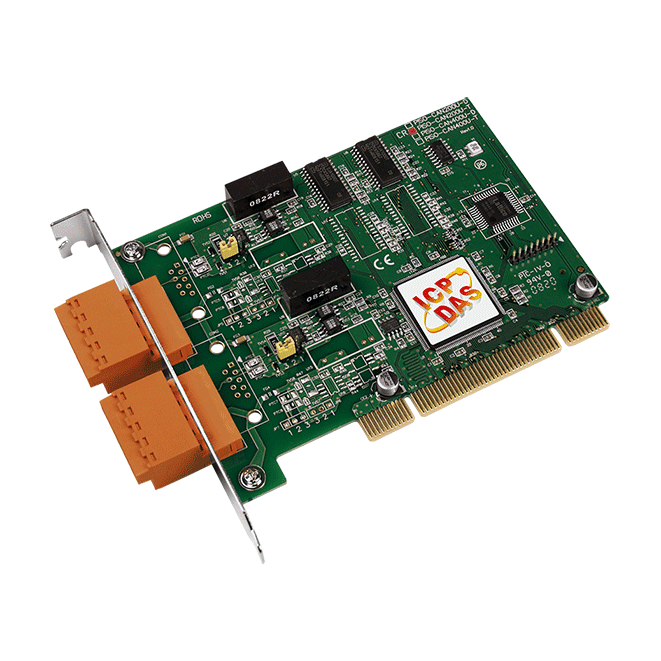

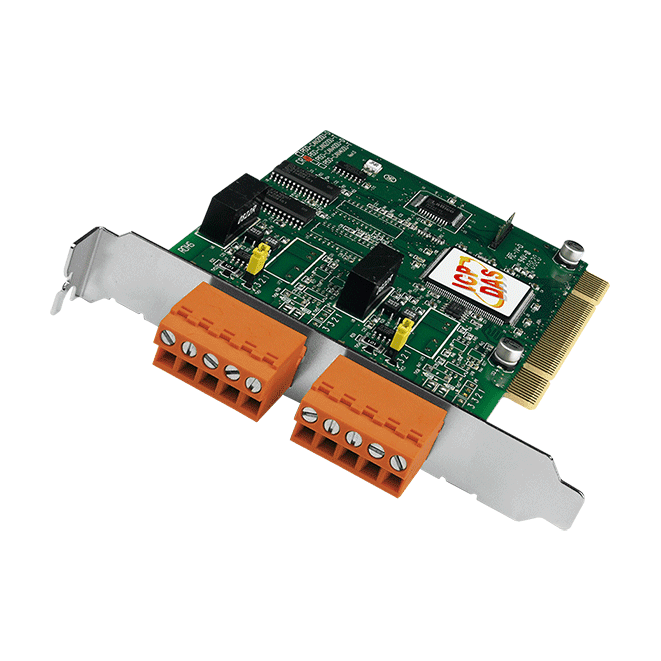

PISO-CAN200U-T Scheda PCI universale CAN isolata a 2 porte, CAN 2.0A/2.0B
Scheda PCI universale CAN 2.0A/2.0B isolata a due porte per PC, con isolamento fotoaccoppiatore da 2500 Vrms sul bus CAN e velocità di trasferimento programmabili fino a 1 Mbps.
- Due porte di comunicazione CAN 2.0A/2.0B indipendenti su connettori a morsetti a vite a 5 pin
- Isolamento fotoaccoppiatore da 2500 Vrms sul bus CAN, più isolamento DC-DC da 3000 VDC
- Velocità di trasferimento programmabile da 10 k a 1 M bps
- Resistenza di terminazione da 120 Ω selezionabile con jumper per ciascuna porta
- Mappatura diretta della memoria verso i controllori CAN
- Scheda PCI universale a 33 MHz, 32 bit, per slot da 3,3 V e 5 V, plug and play
455,00 € per pezzo
| 1-9 pz | 455,00 € | |
|---|---|---|
| 10-30 pz | 432,00 € | −5 % |
| 31+ pz | 409,00 € | −10 % |
Info sui prodotti "PISO-CAN200U-T Scheda PCI universale CAN isolata a 2 porte, CAN 2.0A/2.0B"
PISO-CAN200U-T è una scheda PCI che aggiunge a un PC due porte CAN bus indipendenti, così che gli ingegneri possano collegare controllori, sensori e attuatori a una rete CAN con messaggistica in tempo reale e prioritizzata. Ogni porta utilizza un connettore a morsetti a vite a 5 pin.
La scheda è basata sul controllore CAN NXP SJA1000T, alimentato da un clock a 16 MHz, e gestisce frame CAN 2.0A e 2.0B. L'isolamento ottico sul bus CAN, con valore nominale di 2500 Vrms, protegge il PC host da guasti provenienti dal lato rete. Un jumper seleziona la resistenza di terminazione da 120 Ω per ciascuna porta.
Essendo una scheda PCI universale, è compatibile con slot PCI da 5 V e da 3,3 V e funziona come dispositivo plug and play. Sono forniti driver e SDK per Windows e Linux, insieme al supporto per LabVIEW, DASYLab e InduSoft. Il modello gemello PISO-CAN200U-D è indicato come prodotto simile.
Applicazioni
- Sistemi di controllo e monitoraggio in vari settori industriali
- Integrazione di dispositivi di comunicazione eterogenei su una rete CAN
- Stazioni di scambio batterie per motocicli elettrici
| Ingresso di alimentazione: | bus PCI 3.3 V / 5 V |
|---|---|
| Interfaccia: | PCI |
| Isolamento: | 2500 Vrms (foto-accoppiatore) |
| Montaggio: | Slot PCI |
| Porte: | 2 |
| Protocollo: | CAN 2.0A/2.0B |
| Temperatura di esercizio: | 0 ~ +60 °C |
| Tipo di prodotto: | Scheda PCI |
Specifiche tecniche
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (OS a 32/64 bit), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| Bus PC | |
| Tipo | PCI universale, 3,3 V e 5 V, 33 MHz, 32 bit, plug and play |
| CAN | |
| Controllore | NXP SJA1000T con clock a 16 MHz |
| Porte | 2 |
| Velocità di trasmissione | 10 k ~ 1 M bps |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | Jumper per resistenza di terminazione da 120 Ω |
| Alimentazione | |
| Consumo | 250 mA @ 5 V |
| Meccanico | |
| Dimensioni (mm) | 126 x 85 x 22 (W x L x D) |
| Ambiente | |
| Temperatura di esercizio | 0 ~ +60 °C |
| Temperatura di stoccaggio | -20 ~ +70 °C |
| Umidità | Dal 5 all'85% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
