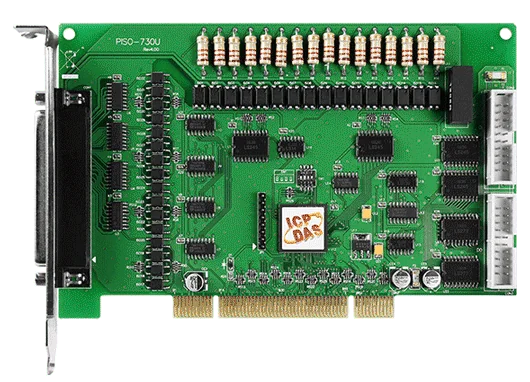

PISO-730U Scheda PCI I/O digitale universale, 32 canali isolati + 32 canali TTL
Scheda PCI universale 3,3 V/5 V con 32 canali I/O digitali isolati e 32 TTL, con fotoisolamento 3750 Vrms e connettore D-Sub CA-4002 incluso con questo codice d'ordine.
- Interfaccia PCI universale (3,3 V/5 V), 32 bit, 33 MHz
- 16 ingressi digitali isolati e 16 uscite digitali isolate NPN sink, tempo di risposta tipico 4 kHz
- 16 ingressi digitali TTL e 16 uscite digitali TTL, tempo di risposta tipico 1,0 MHz
- Fotoisolamento 3750 Vrms e convertitore DC/DC integrato con isolamento 3000 VDC
- Uscite Darlington (NPN) con diodo di soppressione integrato per carichi induttivi
- Rilettura dello stato delle uscite digitali a livello di registro
281,00 € per pezzo
| 1-9 pz | 281,00 € | |
|---|---|---|
| 10-30 pz | 267,00 € | −5 % |
| 31+ pz | 253,00 € | −10 % |
Info sui prodotti "PISO-730U Scheda PCI I/O digitale universale, 32 canali isolati + 32 canali TTL"
La PISO-730U CR è una scheda PCI universale per ingegneri che necessitano di I/O digitali sia optoisolati sia a livello TTL in un unico slot. Dispone di 16 ingressi digitali isolati, 16 uscite isolate open-collector (NPN sink), e 16 ingressi digitali TTL e 16 uscite digitali TTL, su bus PCI a 32 bit, 33 MHz.
I canali isolati sono classificati per 3750 Vrms, il che mantiene il cablaggio di campo elettricamente separato dal PC host e aiuta a prevenire anelli di massa. Le uscite isolate includono un transistor Darlington (NPN) e un diodo di soppressione integrato per carichi induttivi, e le uscite possono essere rilette a livello di registro. Un interruttore Card ID SMD a 4 bit consente al software di identificare ciascuna scheda quando due o più schede sono installate nello stesso computer.
Questo codice d'ordine include un connettore D-Sub CA-4002. Driver e supporto allo sviluppo coprono Linux, DOS e Windows, con una DLL, un controllo ActiveX e programmi di esempio per diversi linguaggi, tra cui C#.NET, Visual Basic.NET e LabVIEW.
Applicazioni
- Automazione di fabbrica
- Collaudo di prodotto
- Automazione di laboratorio
| Ingressi digitali: | 32 |
|---|---|
| Ingresso di alimentazione: | +5 V, 600 mA |
| Interfaccia: | PCI (universale 3,3 V/5 V) |
| Isolamento: | 3750 Vrms |
| Montaggio: | Slot PCI |
| Temperatura di esercizio: | 0 ~ +60 °C |
| Tipo di prodotto: | Scheda I/O digitale |
| Uscite digitali: | 32 |
Specifiche tecniche
| Hardware | |
|---|---|
| Connettore | DB37 femmina x 1 Header a 20 pin x 2 |
| ID scheda | Sì (4 bit) |
| Ingresso digitale | |
| Canali | 16 (isolati) + 16 (non isolati) |
| Tipo | Contatto bagnato Isolato: fotoaccoppiatore Non isolato: 5 V/TTL |
| Sink/Source (NPN/PNP) | Sink/Source |
| Livello di tensione ON | Bagnato: da 9 a 24 V (min. 7 V; max. 30 V) TTL: 2,0 V min. |
| Livello di tensione OFF | Bagnato: da 0 a 1 V TTL: 0,8 V max. |
| Velocità di risposta | 4 kHz (tipico) (isolato) 1,0 MHz (tipico) (non isolato) |
| Modalità trigger | Aggiornamento statico |
| Isolamento | 3750 Vrms (isolato) |
| Uscita digitale | |
| Canali | 16 (isolati) + 16 (non isolati) |
| Tipo | Isolato: open collector Non isolato: 5V/TTL |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| Modalità operativa | Aggiornamento statico |
| Tensione di carico | Non isolato: Logica 0: 0,4 V max. Logica 1: 2,4 V min. |
| Corrente di carico | +30 V per ogni canale @ ciclo di lavoro 100% (isolato) Sink: 2,4 mA @ 0,8 V (non isolato) Source: 0,8 mA @ 2,0 V (non isolato) |
| Velocità di risposta | 4 kHz (tipico) (isolato) 1,0 MHz (tipico) (non isolato) |
| Isolamento | 3750 Vrms (isolato) |
| Bus PC | |
| Tipo | PCI universale 3.3 V/5 V, 32 bit, 33 MHz |
| Bus dati | 8 bit |
| Alimentazione | |
| Consumo | 600 mA @ +5 V |
| Meccanico | |
| Dimensioni (mm) | 105 x 180 x 22 (W x L x D) |
| Ambiente | |
| Temperatura di esercizio | 0 ~ +60°C |
| Temperatura di stoccaggio | -20 ~ +70°C |
| Umidità | Dal 5 all'85% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
