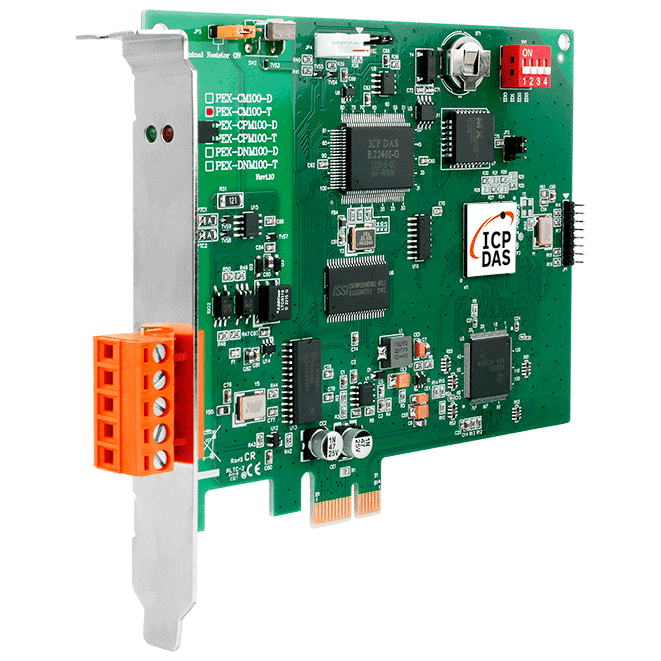

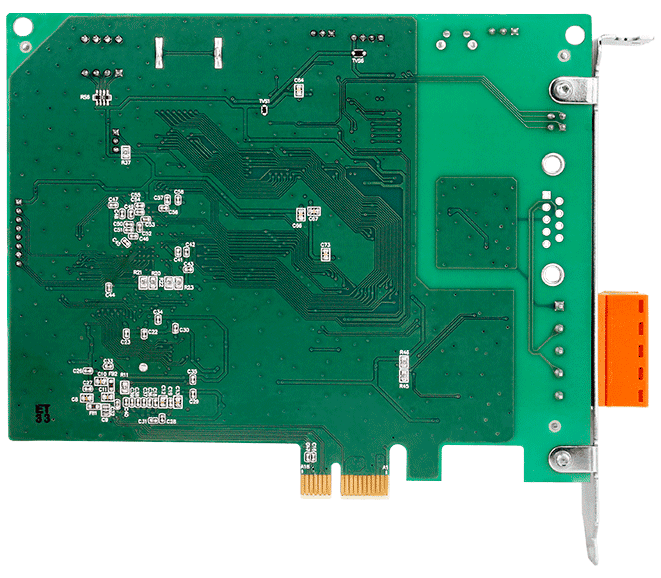

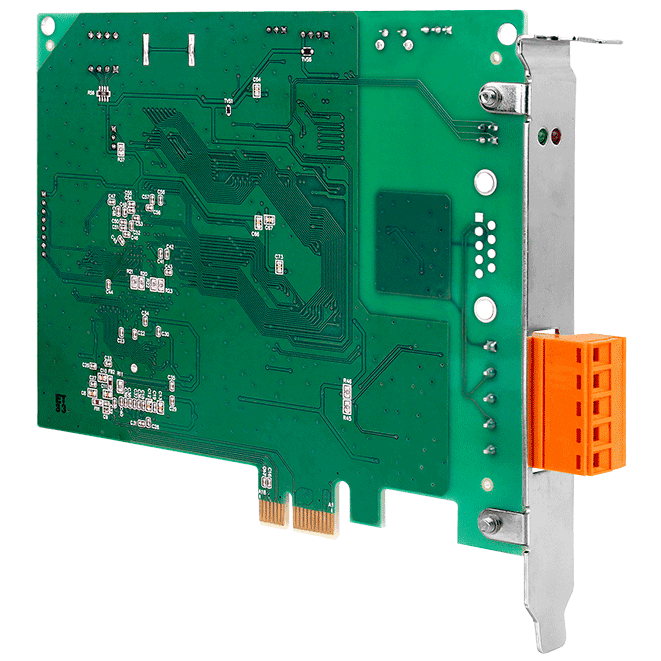

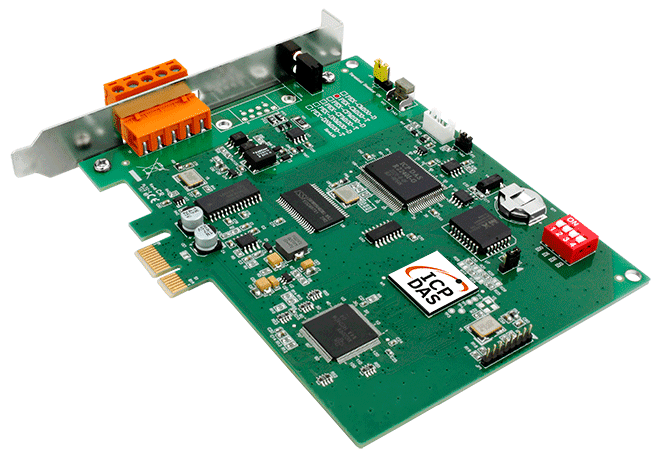

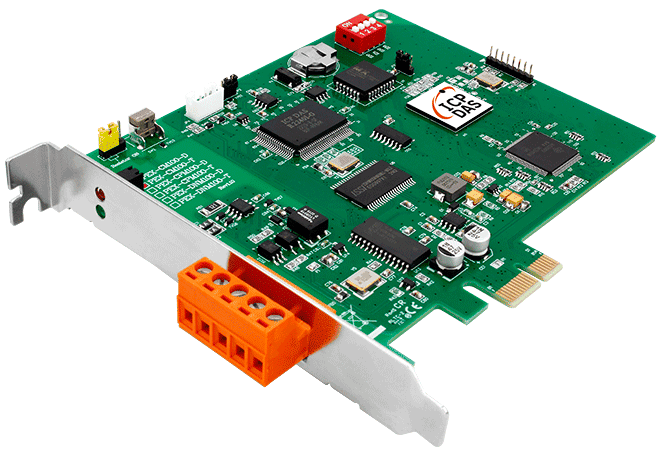

PEX-CM100-T Scheda CAN programmabile PCI Express, 1 porta CAN 2.0A/2.0B

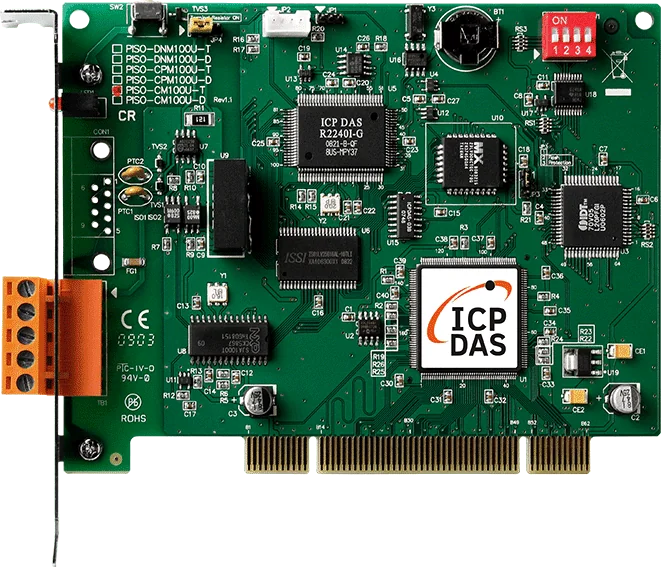

PISO-CM100U-T è una scheda di interfaccia CAN a canale singolo per slot PCI universali. Combina un controller CAN NXP SJA1000T con un transceiver Philips 82C250 e un microcontrollore 80186 a 80 MHz, in modo che la gestione dei messaggi avvenga sulla scheda e non sul PC host.Il processore a bordo può filtrare, preelaborare e memorizzare i messaggi CAN con marcatura temporale, e trasmetterli in tempo reale. Ciò riduce il carico di elaborazione sull'host e facilita le esigenze di tempo reale delle applicazioni su PC, anche con un bus molto carico. Lo scambio di dati con l'host avviene tramite RAM a doppia porta e mappatura in memoria, e viene fornita una libreria per la scrittura di applicazioni CAN personalizzate.La scheda supporta CAN 2.0A e CAN 2.0B, con velocità di trasmissione da 10 k a 1 M bps e una resistenza di terminazione da 120 Ω selezionabile tramite jumper. La numerazione della scheda si imposta con un DIP switch e la scheda è plug and play. I driver sono disponibili per Windows XP, 7, 8 e 10, con supporto SDK per VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 e C# 2008.ApplicazioniControllo e monitoraggio di dispositivi intelligenti, sensori e attuatori in rete CANSistemi di monitoraggio e controllo che integrano dispositivi di comunicazione eterogenei

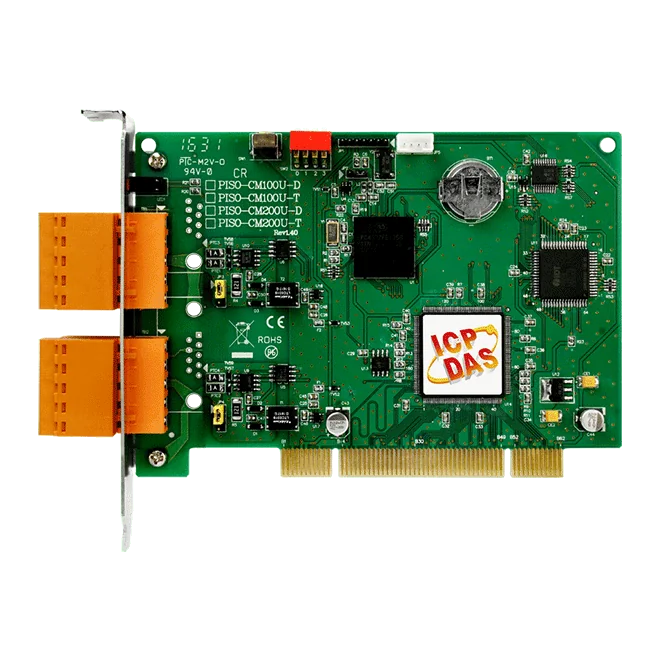

PISO-CM200U-T CR è una scheda interfaccia CAN a due canali per slot PCI universali. È indicata per i progettisti che necessitano di un nodo CAN ospitato su PC, in grado di gestire il traffico di messaggi indipendentemente dall'host, utilizzando messaggi CAN con priorità in reti di controllo distribuito e di sensori/attuatori.La scheda utilizza un controller Bosch C_CAN con transceiver NXP 82C250 e supporta sia CAN 2.0A sia CAN 2.0B. Un microprocessore a 32 bit a bordo esegue il filtraggio dei messaggi, la pre-elaborazione e la memorizzazione con timestamp, e può anche gestire la trasmissione in tempo reale. Un meccanismo di RAM dual-port trasferisce i dati tra l'applicazione host e il firmware della scheda.Le applicazioni CAN personalizzate possono essere sviluppate con la libreria PISO-CM200U, con opzioni SDK per C#.Net, VB.Net e VC++.Net e un driver per Windows XP, 7, 8.1 e 10 nelle edizioni a 32 bit e 64 bit. La scheda è isolata, dispone di un terminatore da 120 Ω selezionabile tramite jumper e di un numero di scheda impostabile tramite DIP switch.Due porte CAN per funzionamento da 10 k a 1 M bpsApplicazioniMonitoraggio e controllo di sensori e attuatori su reti CANApplicazioni CAN Bus personalizzate sviluppate su PC Windows con la libreria PISO-CM200USistemi di controllo e monitoraggio industriali che necessitano di un'interfaccia CAN ospitata su PC

Il PEX-CM100-D è una scheda d'interfaccia CAN a canale singolo per slot PCI Express, dotata di connettore D-sub a 9 pin. È indicata per gli ingegneri che necessitano di una porta CAN dedicata con elaborazione a bordo, in modo che la gestione dei frame in tempo reale non gravi sul PC host. Il controller NXP SJA1000T supporta sia CAN 2.0A sia CAN 2.0B, con velocità di trasmissione definite dall'utente da 10 k a 1 M bps.La scheda è fornita con firmware predefinito integrato per la comunicazione sulla porta CAN, e gli utenti possono caricare firmware personalizzato per la gestione dei messaggi su misura. Uno strumento di monitoraggio lato PC facilita il debug del firmware utente, mentre lo scambio di dati con l'applicazione host avviene tramite RAM dual-port. Cinque set di trasmissione ciclica, la marcatura temporale con precisione di almeno ±1 ms e un orologio in tempo reale a bordo supportano la registrazione e la schedulazione time-sensitive.Tra le caratteristiche hardware figurano una resistenza di terminazione da 120 Ω selezionabile tramite jumper, uno switch DIP per impostare il numero di scheda e un isolamento nominale di 3000 VDC tra DC-DC e 2500 Vrms per il fotoaccoppiatore. La scheda dispone di interfaccia bus PCI Express e di un intervallo di temperatura operativa da 0 a +60 °C.ApplicazioniCollegamento in rete di dispositivi intelligenti, sensori e attuatori all'interno di un sistema o sottosistemaApplicazioni CAN su PC che richiedono la pre-elaborazione dei flussi di dati CANSistemi CAN con elevato carico di bus in cui nessun messaggio deve andare perso

PEX-CAN200i-D è una scheda CAN attiva per sistemi PCI Express, che fornisce a un PC due canali bus CAN isolati e indipendenti su un connettore D-sub a 9 pin. È indicata per gli ingegneri che necessitano di un modo economico per aggiungere la connettività CAN a un computer host per attività di controllo e monitoraggio.La scheda utilizza un controller CAN NXP SJA1000T alimentato da un clock a 16 MHz, con un transceiver 82C250. Il controller gestisce l'arbitraggio del bus, il rilevamento degli errori con correzione automatica e la ritrasmissione. La memoria CAN è mappata direttamente, e un jumper seleziona una resistenza di terminazione da 120 Ω a bordo.Sono disponibili driver per Windows e Linux, con supporto per LabVIEW, DASYLab e InduSoft. Sono disponibili codici dimostrativi per VB, VC++, Delphi e BC++, e l'SDK copre VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net e VB.Net.ApplicazioniControllo e monitoraggio di reti bus CANIntegrazione di dispositivi di comunicazione eterogenei nei sistemi di controllo industriali
