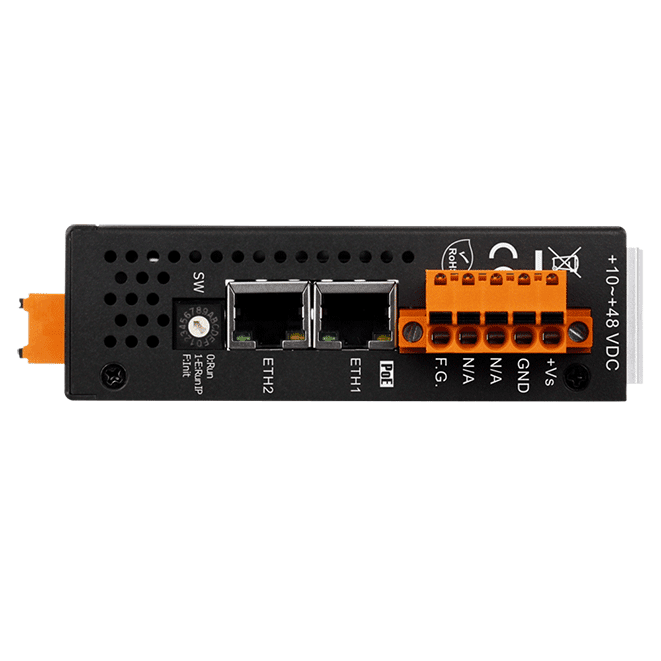

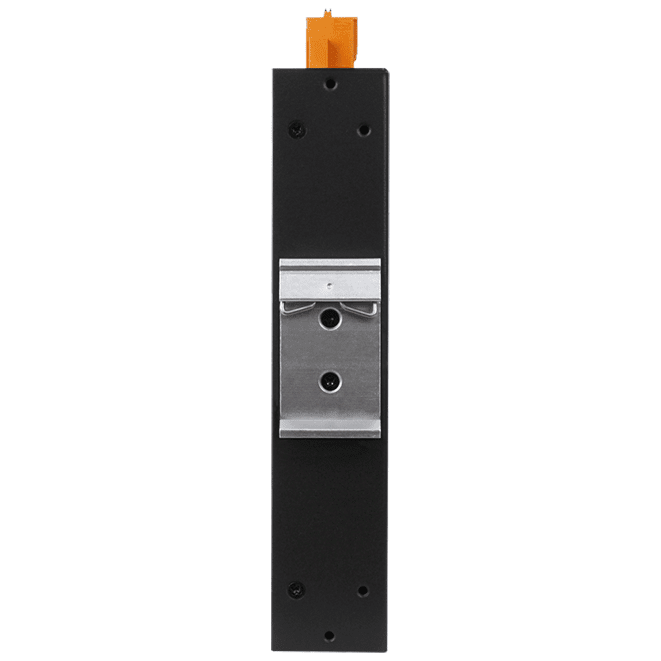

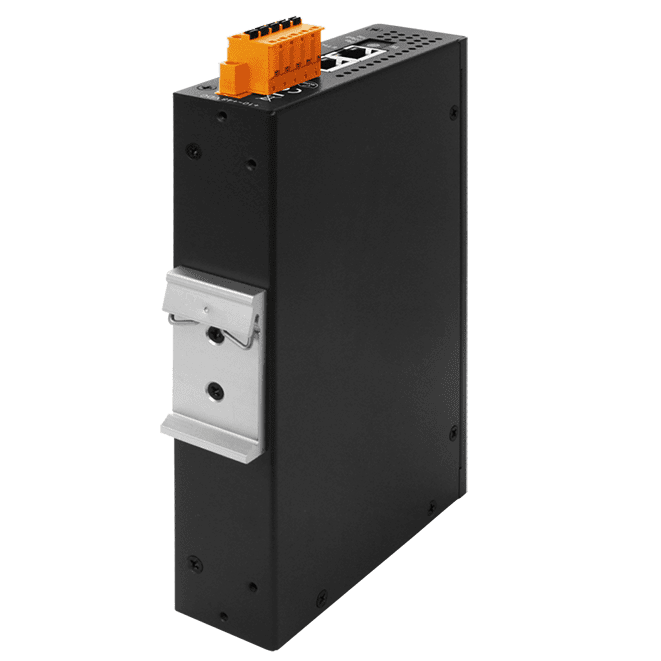

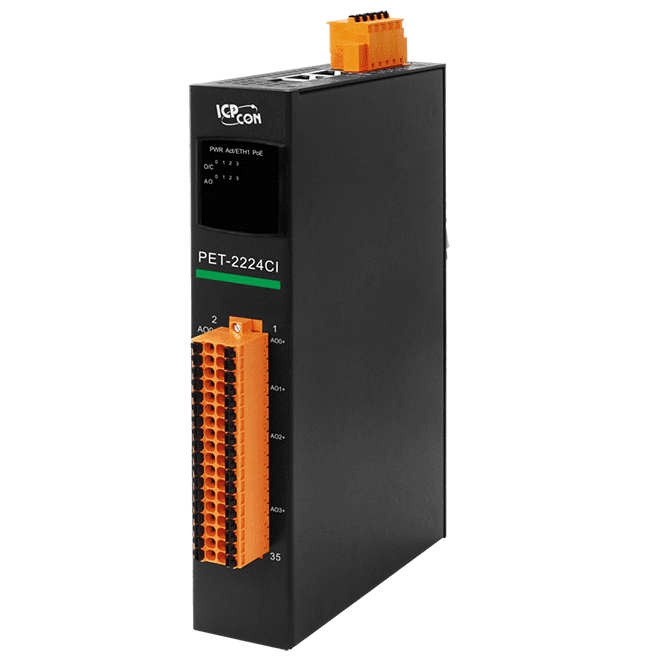

PET-2224CI PoE I/O, modulo con switch a 2 porte, 4 canali di uscita analogica

Il PET-2228CI è un modulo a 8 canali di uscita analogica per reti di controllo basate su Ethernet. Ogni canale può essere configurato singolarmente per uscita 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA o 0 ~ 20 mA, con la selezione tra tensione e corrente effettuata via software. I valori programmabili di accensione e di sicurezza definiscono lo stato delle uscite all'avvio e durante i guasti di comunicazione; il rilevamento di filo aperto è disponibile sui canali 4 ~ 20 mA.L'alimentazione può essere fornita tramite PoE (IEEE 802.3af, Classe 3) oppure da una morsettiera +10 ~ +48 VDC. Uno switch a 2 porte con bypass LAN consente il cablaggio in daisy-chain, e il modulo supporta il doppio monitoraggio watchdog. La connessione a coppie I/O permette di scrivere i dati degli ingressi analogici remoti sui canali AO locali in modalità Pull via Modbus TCP, utile quando i dati vengono condivisi tra unità remote.Il modulo può operare come publisher e subscriber MQTT, pubblicando lo stato degli I/O come topic e ricevendo messaggi dai topic sottoscritti. La riconnessione automatica e un intervallo Keep-Alive aiutano a mantenere la connessione con il broker. L'isolamento è pari a 3000 VDC tra I/O e tra i canali, e il web server integrato gestisce la configurazione.ApplicazioniAutomazione di fabbricaAutomazione di macchineAutomazione degli edificiDiagnosi e manutenzione remoteApparecchiature di test

ET-2228CI CR è un modulo I/O Ethernet che fornisce otto uscite analogiche differenziali, ciascuna configurabile singolarmente per il funzionamento in tensione (0 ~ +5 VDC, 0 ~ +10 VDC) o in corrente (0 ~ 20 mA, 4 ~ 20 mA). È indicato per gli ingegneri che devono pilotare attuatori e valvole di campo da un controllore in rete, mantenendo i canali elettricamente isolati tra loro e dal lato I/O.Il modulo include un web server integrato per la configurazione e uno switch 10/100 Base-Tx a 2 porte con bypass LAN, così le unità possono essere collegate in cascata lungo una linea di rete. I valori di uscita all'accensione e di sicurezza sono programmabili, e il rilevamento di filo aperto è disponibile sui canali 4 ~ 20 mA. La I/O Pair Connection consente di scrivere i dati degli ingressi analogici di un modulo remoto sulle uscite locali in modalità Pull tramite Modbus TCP.Per i sistemi basati su MQTT, il modulo può pubblicare lo stato I/O come topic e ricevere messaggi dai topic sottoscritti, con meccanismi di riconnessione e Keep-Alive per mantenere il collegamento con il broker. Tra i casi d'uso tipici figurano l'automazione di fabbrica e di macchina, la building automation, la diagnosi e la manutenzione remota e le apparecchiature di test.ApplicazioniAutomazione di fabbricaAutomazione di macchinaBuilding automationDiagnosi e manutenzione remotaApparecchiature di test

ET-2224CI è un modulo a 4 canali di uscita analogica per reti di controllo basate su Ethernet. Ogni canale può essere impostato individualmente su 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA o 4 ~ 20 mA, così un unico modulo può gestire una combinazione di attuatori in tensione e in corrente. La configurazione avviene tramite il web server integrato, e i valori di uscita all'accensione e in condizione di sicurezza sono programmabili per ciascun canale.Lo switch integrato a 2 porte 10/100 Base-Tx con bypass LAN consente di collegare i dispositivi in cascata lungo una linea, riducendo il cablaggio necessario fino allo switch. Il rilevamento di filo aperto è previsto per ciascun canale 4 ~ 20 mA e il supporto dual-watchdog aiuta il modulo a tornare in uno stato definito in caso di perdita della comunicazione. La funzione I/O Pair Connection consente di scrivere i dati di ingresso analogico remoti sulle uscite locali tramite Modbus TCP.Per la connettività, il modulo supporta Modbus TCP e Modbus UDP e può operare come publisher e subscriber MQTT, con riconnessione automatica e gestione del Keep-Alive. È supportato anche SNMP V2c. La custodia in metallo e il montaggio su guida DIN sono adatti alle installazioni in armadio di controllo, con isolamento I/O da 3000 VDC e isolamento tra canali per ambienti industriali disturbati.ApplicazioniAutomazione di fabbricaAutomazione di macchineAutomazione degli edificiDiagnosi e manutenzione remoteApparecchiature di collaudo

Il PET-2224CIS pilota quattro uscite analogiche da un nodo I/O remoto collegato via Ethernet. Ogni canale può essere impostato individualmente su 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA o 0 ~ 20 mA, così un solo modulo può servire una combinazione di attuatori e valvole con ingresso in tensione e in corrente.La lettura di ritorno dell'uscita e la protezione da sovravalore permettono di verificare cosa il modulo sta effettivamente pilotando. I valori di accensione e di sicurezza sono programmabili per canale, e il rilevamento di filo aperto è disponibile sulle uscite 4 ~ 20 mA. Il modulo è inoltre alimentato tramite PoE e include uno switch a 2 porte con bypass LAN, che semplifica il cablaggio in cascata (daisy-chain) in quadri e macchine.La comunicazione è disponibile tramite Modbus TCP/UDP, MQTT e SNMP V2c. Il modulo può pubblicare lo stato I/O come topic MQTT, sottoscrivere topic di comando e riconnettersi automaticamente dopo una disconnessione dal broker. La funzione I/O Pair Connection può inoltre scrivere i dati AI remoti sui canali AO locali in modalità Pull.ApplicazioniAutomazione di fabbricaAutomazione di macchineAutomazione degli edificiDiagnosi e manutenzione remotaApparecchiature di test
