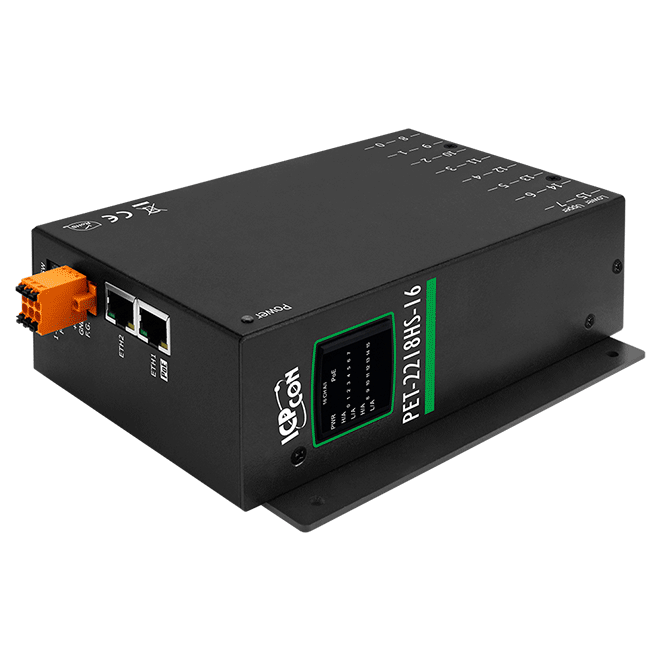

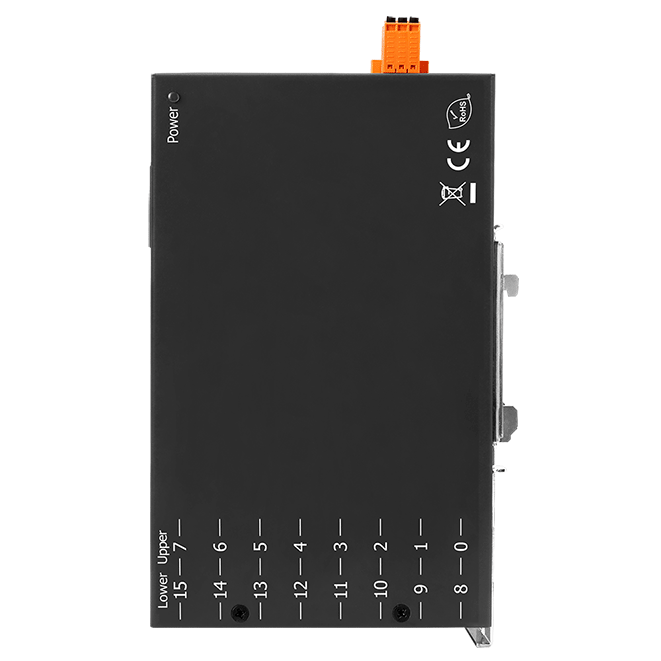

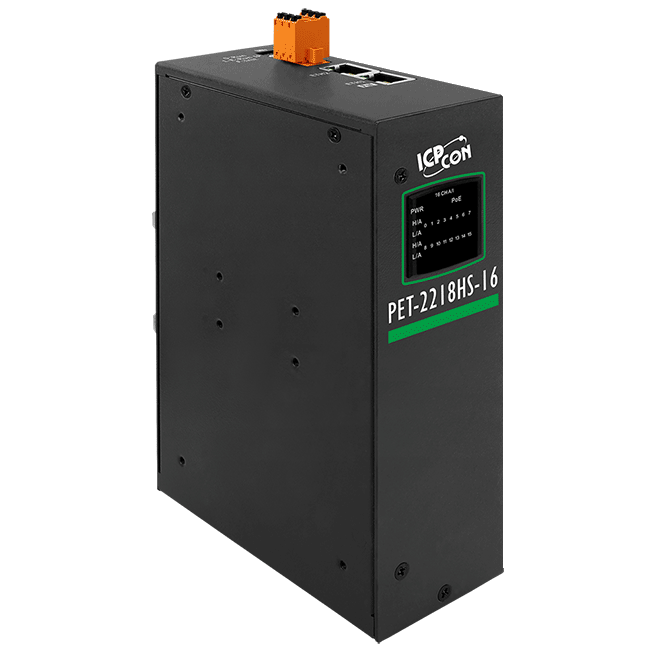

PET-2218HS-16 Modulo di ingresso termocoppia PoE, 16 canali, ingresso analogico ad alta velocità
Modulo di ingresso termocoppia ad alta velocità a 16 canali con PoE e switch Ethernet a 2 porte per il cablaggio in cascata, con campionamento a 100 Hz per canale in modalità veloce.

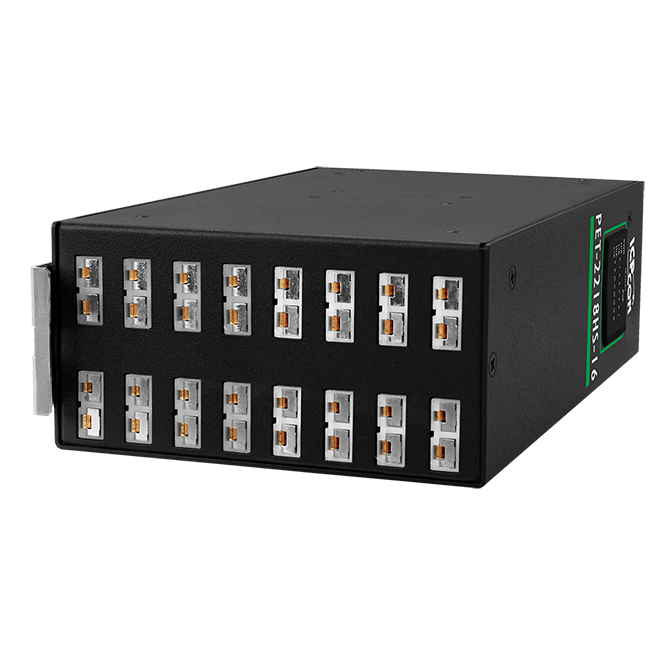

- 16 canali di ingresso termocoppia con configurazione individuale per canale
- Campionamento in modalità veloce a 100 Hz per canale, modalità normale a 1,5 Hz
- Compensazione automatica del giunto freddo su tutti i canali e rilevamento del filo aperto
- Switch integrato a 2 porte 10/100 Base-Tx con bypass LAN per il cablaggio in cascata
- Supporto Modbus TCP, Modbus UDP, MQTT e SNMP V2c con web server integrato
- Isolamento I/O di 3000 VDC e protezione EMS (EFT, ESD, sovratensione)
889,00 € per pezzo
| 1-9 pz | 889,00 € | |
|---|---|---|
| 10-30 pz | 844,00 € | −5 % |
| 31+ pz | 800,00 € | −10 % |
Info sui prodotti "PET-2218HS-16 Modulo di ingresso termocoppia PoE, 16 canali, ingresso analogico ad alta velocità"
Il PET-2218HS-16 CR è un modulo I/O Ethernet alimentato tramite PoE che porta 16 ingressi per termocoppia sulla rete, con campionamento in modalità veloce a 100 Hz per canale. Accetta un'ampia gamma di tipi di termocoppia, tra cui J, K, T, E, R, S, B, N, C, L, M e L DIN43710, e ogni canale può essere configurato singolarmente. La compensazione automatica del giunto freddo viene applicata a tutti i canali e il rilevamento del filo aperto è previsto per ciascun canale, per aiutare a individuare le connessioni interrotte dei sensori.
Uno switch integrato a 2 porte 10/100 Base-Tx consente di collegare in cascata i moduli lungo la rete, riducendo il cablaggio e l'hardware di switch nelle installazioni con più moduli. La configurazione avviene tramite il web server integrato e il modulo supporta Modbus TCP, Modbus UDP, MQTT e SNMP V2c, con controllo degli accessi tramite password e filtro IP. L'aggiornamento del firmware può essere eseguito via Ethernet.
Per impianti con forti disturbi elettrici, il modulo offre un isolamento I/O di 3000 VDC e protezione EMS contro EFT, ESD ed eventi di sovratensione. Funziona con alimentazione PoE (IEEE 802.3af, Classe 1) o con alimentazione da morsettiera +10 ~ +48 VDC, con un intervallo di funzionamento da -25 ~ +75 °C.
Applicazioni
- Produzione di assemblaggio SMD
- Produzione di schede PC
- Produzione di calzature
- Industria alimentare
- Industria farmaceutica
- Misura generale della temperatura in vari settori
| Alloggiamento: | Metallo |
|---|---|
| Ingressi analogici: | 16 |
| Ingresso di alimentazione: | +10 ~ +48 VDC |
| Interfaccia: | Ethernet |
| Isolamento: | 3000 VDC |

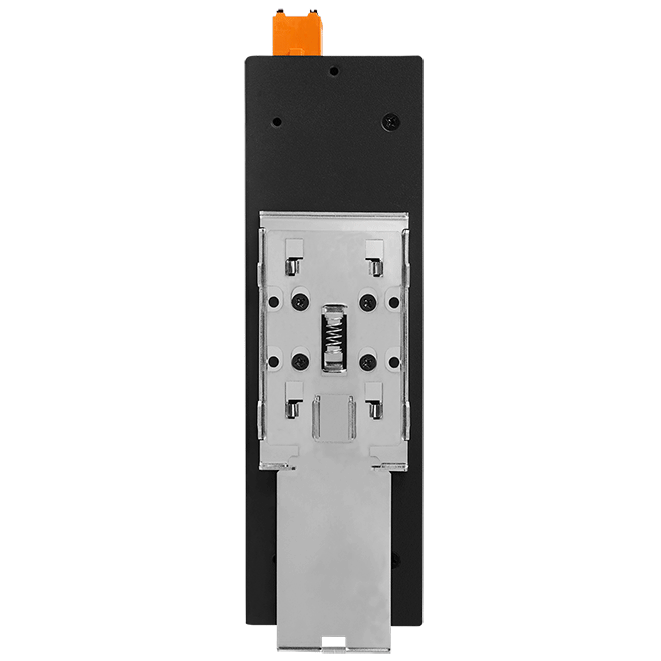

| Montaggio: | Guida DIN, parete |
| Porte: | 2 |
| Protocollo: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo I/O |
| PoE: | Sì |
Specifiche tecniche
| Software | |
|---|---|
| Server web integrato | Sì |
| Modulo CPU | |
| CPU | ARM a 32 bit |
| Timer watchdog | Modulo di comunicazione (programmabile) |
| Isolamento | |
| Isolamento a 2 vie | I/O: 3000 VDC |
| Protezione EMS | |
| EFT (IEC 61000-4-4) | ±4 kV per linea di alimentazione |
| ESD (IEC 61000-4-2) | ±4 kV a contatto per ogni terminale ±8 kV in aria per punto casuale |
| Sovratensione (IEC 61000-4-5) | ±2 kV per linea di alimentazione |
| Indicatori LED | |

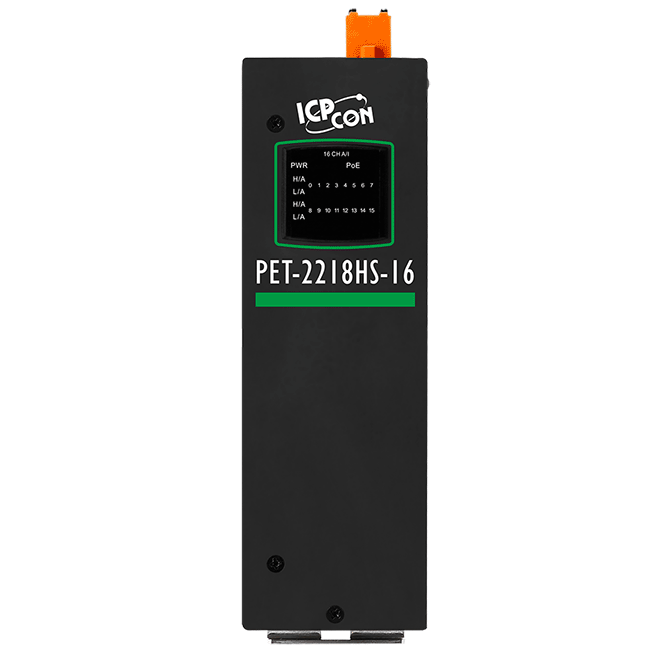

| Stato | Run, Ethernet, PoE |
| Ingresso analogico | |
| Canali | 16 |
| Tipo di sensore | Termocoppia (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| Risoluzione | 16-bit |
| Precisione | ±0,1% del FSR |
| Frequenza di campionamento | Modo normale: 1,5 Hz (per canale) Modo veloce: 100 Hz (per canale) |
| Protezione da sovratensione | 30 VDC |
| Configurazione canale individuale | Sì |
| Rilevamento filo aperto | Sì |
| Ethernet | |

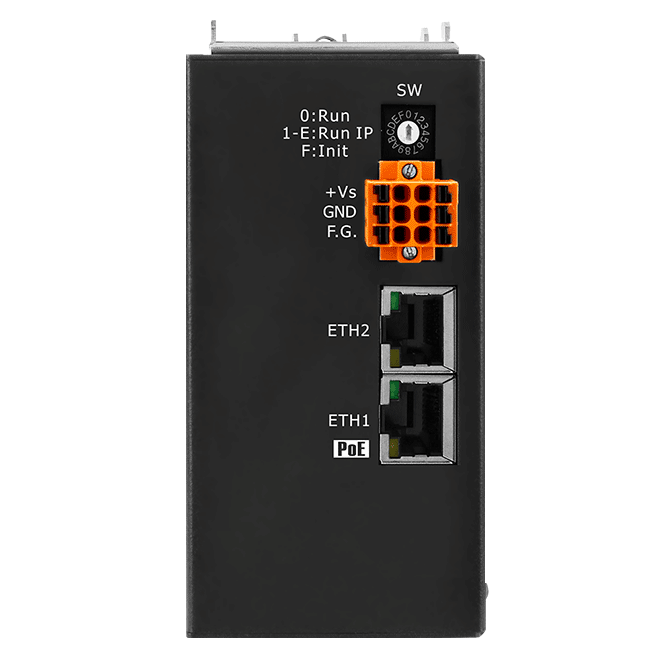

| Porte | 2 x RJ-45, 10/100 Base-TX, porte switch |
| PoE | Sì |
| LAN bypass | Sì |
| Controllo accessi | Password e filtro IP |
| Protocollo | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Alimentazione | |
| Protezione da inversione di polarità | Sì |
| Consumo | 2.2 W (max.) |
| Alimentato tramite PoE | IEEE 802.3af, Classe1 |
| Alimentato tramite morsettiera | +10 ~ +48 VDC |
| Meccanico | |
| Involucro | Metallo |
| Dimensioni (mm) | 54 x 196 x 113 (W x L x H) |
| Installazione | Montaggio su guida DIN / a parete |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -40 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
Login
Accessori
L'ASO-0023 è un kit di montaggio a parete opzionale per moduli con case metallico di larghezza 44 mm. Consente di fissare un modulo compatibile a una parete o a un pannello senza guida DIN, adatto alle installazioni in cui il montaggio su guida non è praticabile.Il kit comprende due staffe di montaggio a parete e sei viti, quindi è incluso tutto il necessario per il fissaggio. Si tratta di un accessorio da ordinare separatamente dal modulo a cui è destinato.Il prodotto risulta conforme alle direttive RoHS e WEEE. Verificare la larghezza del case del modulo rispetto alla specifica di 44 mm prima di effettuare l'ordine.ApplicazioniMontaggio a parete o su pannello di moduli con case metallico di larghezza 44 mm
ASO-0059 è un kit di montaggio a parete opzionale per la serie USB-4018HS. È progettato per moduli con case metallico di larghezza 153 mm, offrendo un modo semplice per fissare l'unità a parete anziché montarla su pannello o guida DIN.Il kit è fornito con tutto il necessario per il fissaggio:Una staffa di montaggio a pareteQuattro vitiL'ASO-0059 è certificato RoHS e WEEE. Verificare la larghezza del case del proprio modulo rispetto alla specifica di 153 mm prima di effettuare l'ordine.ApplicazioniMontaggio a parete di un modulo USB-4018HS con case metallico di larghezza 153 mm
Prodotti simili
Il ET-2218HS-16 CR è un modulo I/O Ethernet che porta 16 ingressi per termocoppia sulla rete. Ogni canale può essere configurato singolarmente e campionato fino a 100 Hz in modalità Fast, con rilevamento di filo aperto per segnalare i circuiti sensore interrotti. La compensazione automatica del giunto freddo è applicata su tutti i canali, così i tecnici possono collegare tipi standard di termocoppia senza hardware di riferimento esterno.Uno switch integrato a 2 porte 10/100 Base-Tx con bypass LAN consente di collegare in cascata i moduli lungo la rete, riducendo il cablaggio e l'infrastruttura di switch. La configurazione avviene tramite il web server integrato, e il modulo trasmette i dati tramite Modbus TCP/UDP, MQTT e SNMP V2c. Il firmware può essere aggiornato via Ethernet.Per impianti con forti disturbi elettrici, il modulo offre protezione EFT, ESD e da sovratensioni e isolamento I/O da 3000 VDC. È alloggiato in un involucro metallico, si monta su guida DIN o a parete, ed è certificato per il funzionamento da -25 ~ +75 °C.ApplicazioniProduzione di assemblaggi SMDProduzione di schede PCBProduzione di calzatureIndustria alimentareIndustria farmaceuticaQualsiasi applicazione di misura della temperatura in ambito industriale

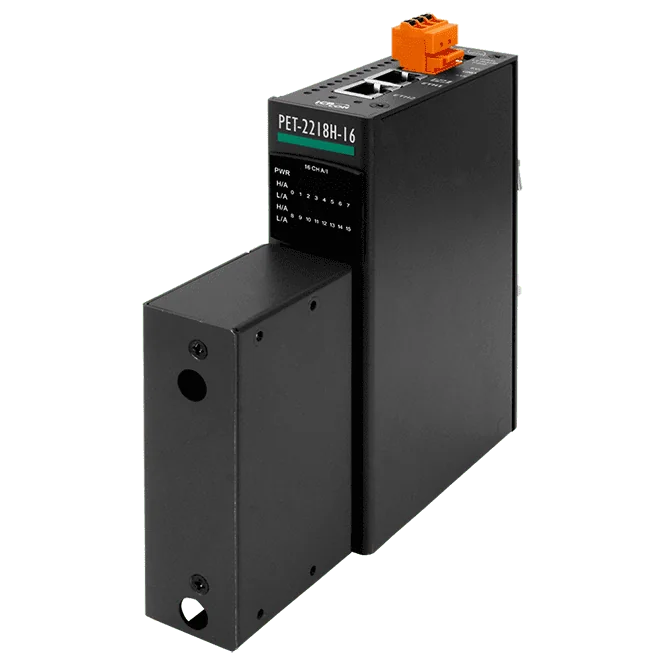

Modulo I/O PoE con switch Ethernet a 2 porte, ingresso termocoppia ad alta velocità a 16 canali, 100 S/s. Include la scheda figlia CN-1826M.

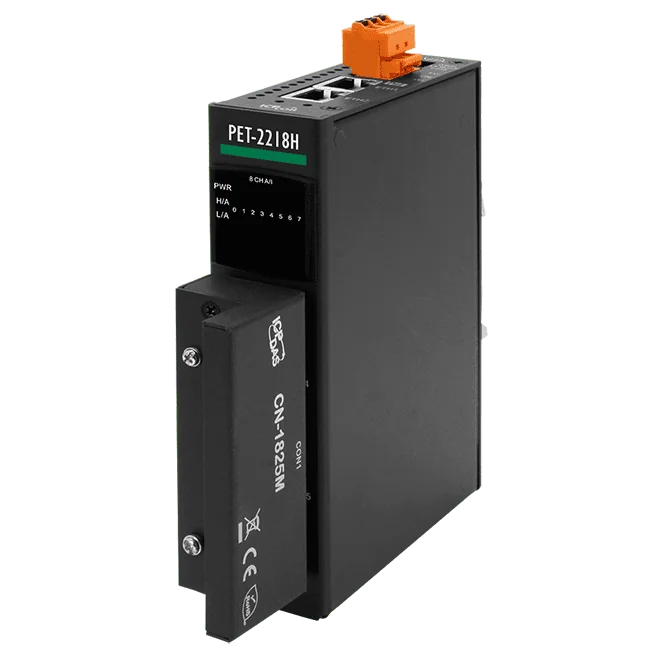

Modulo I/O PoE con switch Ethernet a 2 porte, ingresso termocoppia ad alta velocità a 8 canali, 100 S/s. Include la scheda figlia CN-1825M.
