PDS-743 Device Server da Seriale a Ethernet, 3x RS-232 + 1x RS-485, 4 DI/4 DO

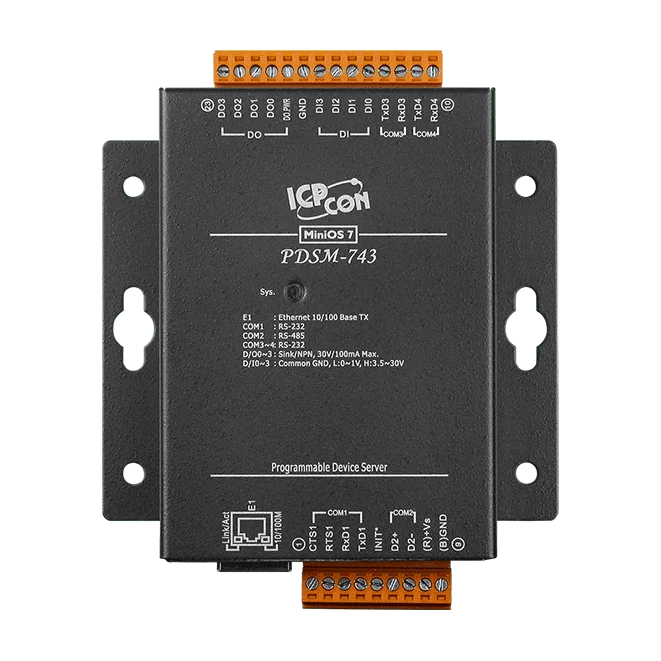

Il PDSM-743 CR è un server di dispositivi programmabile che collega le apparecchiature seriali a una rete Ethernet. Dispone di tre porte RS-232 e una porta RS-485; l'utility VxComm può associare le porte COM integrate alle porte COM standard di un PC, in modo che il software seriale esistente possa continuare a funzionare attraverso la rete.L'unità esegue il MiniOS7 integrato e una struttura di programmazione Xserver per applicazioni Ethernet personalizzate. Funziona inoltre come gateway Modbus TCP verso RTU/ASCII per sistemi SCADA e HMI che utilizzano Modbus TCP. Per l'I/O locale sono inclusi quattro ingressi digitali con funzioni di latch e contatore e quattro uscite digitali a collettore aperto.Il PDSM-743 CR dispone di un case metallico per una maggiore protezione e di una morsettiera rimovibile per il cablaggio. Viene fornito con il cavo CA-0910 ed è progettato per il montaggio a parete in installazioni di automazione di fabbrica, edifici e abitazioni.ApplicazioniAutomazione di fabbricaAutomazione degli edificiDomotica

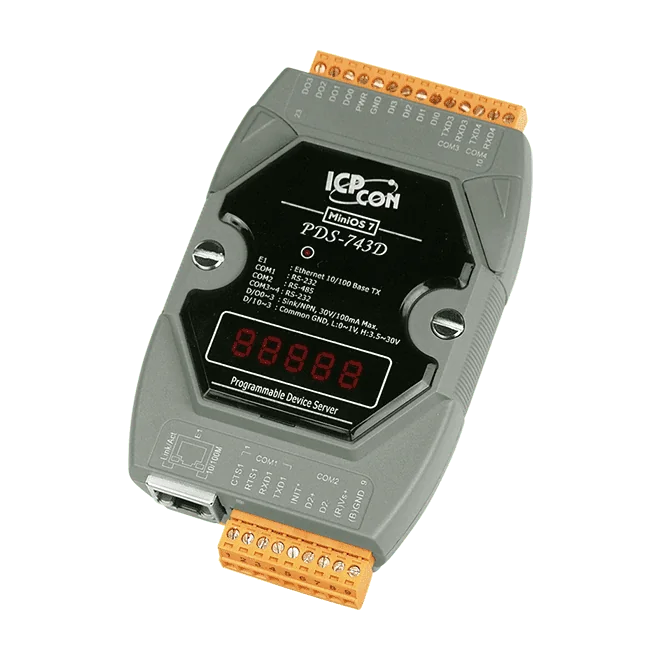

Il PDS-743D (codice d'ordine PDS-743D CR) collega apparecchiature seriali a una rete Ethernet. Dispone di tre porte RS-232 e una porta RS-485, consentendo di raggiungere strumenti, contatori e controllori seriali esistenti da sistemi basati su IP senza riprogettare il cablaggio o il software.Il driver e l'utility VxComm possono mappare le porte seriali del dispositivo su porte COM virtuali di un PC Windows, in modo che le applicazioni seriali legacy possano mantenere la tradizionale interfaccia a porte COM. L'unità esegue inoltre una struttura Xserver programmabile sulla piattaforma MiniOS7 integrata e può operare come gateway Modbus TCP verso RTU/ASCII per sistemi SCADA e HMI.Quattro ingressi digitali con funzioni di latch e contatore e quattro uscite digitali open-collector aggiungono I/O locali. L'unità include un timer watchdog, protezione ESD sulla porta seriale e un morsetto rimovibile, ed è fornita con un cavo CA-0910.ApplicazioniAutomazione di fabbricaBuilding automationDomotica

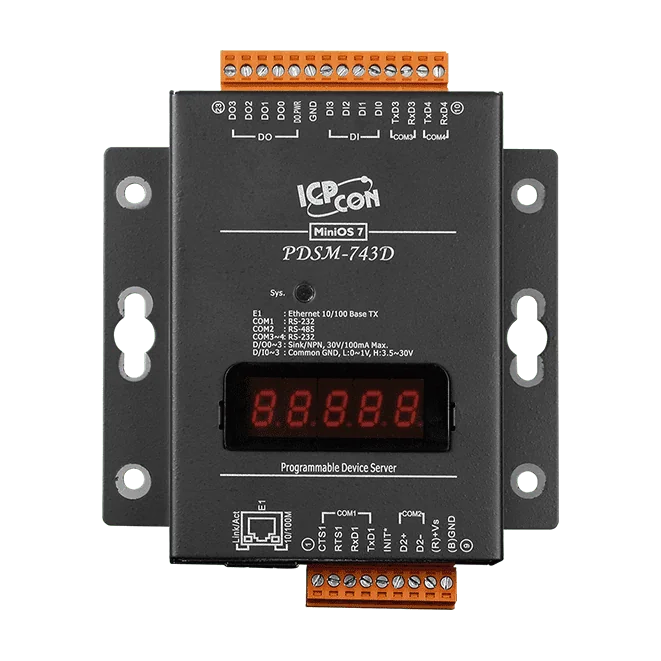

Il PDSM-743D collega dispositivi seriali a una rete Ethernet. Le sue porte COM integrate possono essere presentate come porte COM standard su un PC Windows tramite l'utility VxComm, così il software seriale esistente può continuare a funzionare in rete senza modifiche all'applicazione.Il dispositivo esegue il sistema operativo MiniOS7 e può essere programmato con la struttura Xserver per realizzare applicazioni Ethernet personalizzate. Può inoltre operare come gateway Modbus TCP verso RTU/ASCII, adatto a sistemi SCADA e HMI che utilizzano Modbus TCP. Gli ingressi digitali supportano funzioni di latch e contatore, e la porta RS-485 utilizza un controller ASIC self-tuner.L'unità ha un case metallico, un watchdog timer per ambienti gravosi e un circuito di protezione ESD +/-4 kV sulle porte seriali. Il cablaggio avviene tramite morsettiera rimovibile e l'unità è montata a parete. La confezione include un cavo CA-0910.ApplicazioniAutomazione di fabbricaAutomazione degli edificiDomotica

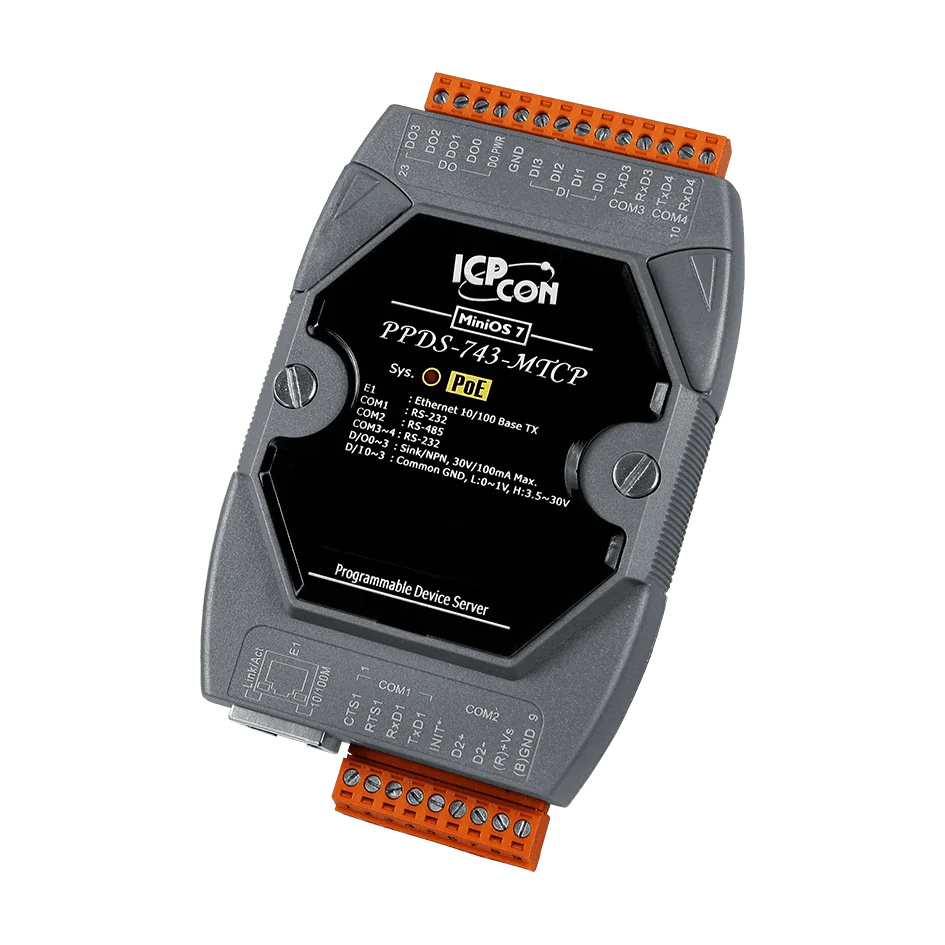

Il PPDS-743-MTCP collega dispositivi seriali RS-232 e RS-485 a una rete Ethernet, con tre porte RS-232 e una porta RS-485 in un'unica unità. Il driver VxComm può mappare le porte COM del dispositivo sulle porte COM standard di un PC Windows, utile quando il software esistente basato su COM deve raggiungere apparecchiature seriali remote.L'unità è programmabile tramite la struttura Xserver ed esegue il runtime integrato MiniOS7. Funziona anche come gateway Modbus TCP verso RTU/ASCII per sistemi SCADA e HMI. Quattro ingressi digitali supportano funzioni di latch e contatore, e quattro uscite digitali NPN a collettore aperto sono nominate per 30 VDC e 100 mA max.L'alimentazione può essere fornita tramite PoE IEEE 802.3af Classe 1 su cavo standard Categoria 5, oppure da una morsettiera da +12 ~ 48 VDC. Il contenitore in plastica si monta su guida DIN o a parete, con un intervallo operativo da -25 ~ +75 °C. Il codice d'ordine include un cavo CA-0910.ApplicazioniAutomazione di fabbricaAutomazione degli edificiDomotica

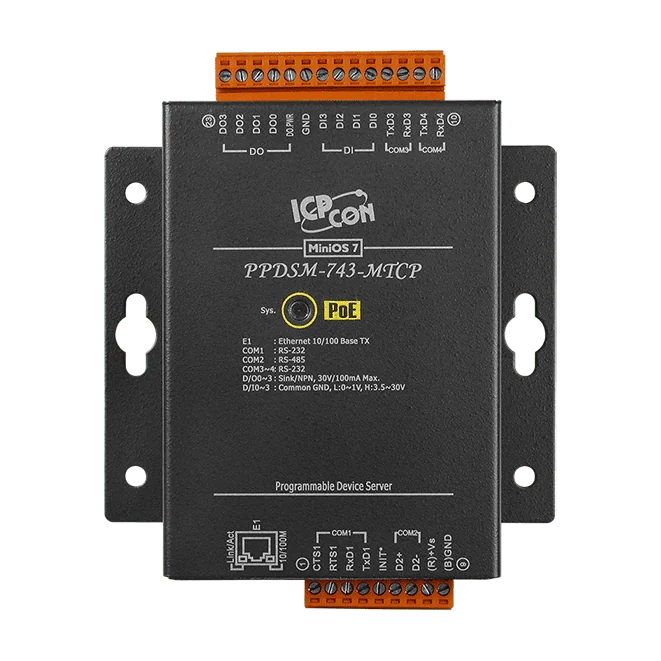

Il PPDSM-743-MTCP collega apparecchiature seriali a una rete Ethernet. Offre tre porte RS-232 e una porta RS-485, così i dispositivi seriali esistenti possono essere portati su una rete IP senza doverli sostituire. Il driver VxComm può mappare le porte COM integrate su porte COM standard di un PC Windows, utile per il software legacy che si aspetta connessioni seriali locali.L'unità funziona anche da gateway Modbus TCP verso RTU/ASCII, consentendo a sistemi SCADA e HMI che utilizzano Modbus TCP di comunicare con dispositivi slave Modbus RTU o ASCII sul lato seriale. Quattro ingressi digitali e quattro uscite digitali open-collector aggiungono nella stessa unità funzionalità base di I/O digitale. Può essere alimentato da uno switch PoE IEEE 802.3af, Classe 1, tramite cavo Ethernet standard, oppure da un'alimentazione da +12 ~ 48 VDC tramite morsettiera.L'involucro metallico è previsto per il montaggio a parete in ambienti industriali, con un intervallo di temperatura operativa da -25 ~ +75 °C. Il codice d'ordine include un cavo CA-0910.ApplicazioniAutomazione di fabbricaAutomazione degli edificiDomotica

Il PPDS-743D-MTCP è un server di dispositivi programmabile che porta i dispositivi seriali esistenti su una rete Ethernet. Dispone di due porte RS-232 a 3 fili, una porta RS-232 a 5 fili e una porta RS-485, così che i dispositivi seriali già installati possano essere collegati a Ethernet senza essere sostituiti. Il driver e l'utility VxComm possono associare le porte COM integrate alle porte COM standard di un PC Windows.Oltre alla conversione seriale, l'unità esegue il sistema MiniOS7 integrato e la struttura di programmazione Xserver, quindi è possibile sviluppare sul dispositivo applicazioni Ethernet personalizzate. Funziona inoltre come gateway Modbus TCP verso RTU/ASCII per i sistemi SCADA e HMI che utilizzano Modbus TCP. Quattro ingressi digitali con funzioni di latch e contatore e quattro uscite digitali open-collector gestiscono i segnali locali insieme al traffico seriale.L'alimentazione può essere fornita via Ethernet tramite PoE IEEE 802.3af (Classe 1), oppure da una morsettiera a +12 ~ 48 VDC. L'unità è fornita con il cavo CA-0910, si installa su guida DIN o a parete e ha un intervallo di funzionamento di -25 ~ +75 °C.ApplicazioniAutomazione di fabbricaAutomazione degli edificiDomotica

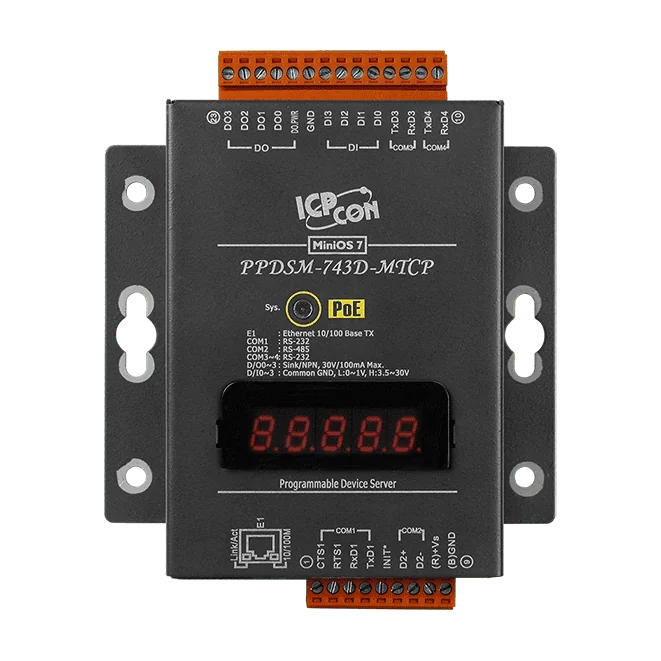

Il PPDSM-743D-MTCP collega fino a quattro dispositivi seriali, tre RS-232 e uno RS-485, a una rete Ethernet, così da integrare le apparecchiature seriali esistenti senza doverle sostituire. Il gateway integrato converte le richieste Modbus TCP in Modbus RTU o ASCII, rendendolo adatto ai sistemi SCADA e HMI che comunicano con dispositivi di campo seriali tramite Modbus TCP.L'unità è completamente programmabile, con sistema operativo integrato MiniOS7 che si avvia in circa un secondo. Dispone di quattro ingressi digitali con funzioni di latch e contatore e quattro uscite digitali open-collector, oltre a un display LED a 7 segmenti a 5 cifre per le informazioni di stato. L'alimentazione può essere fornita tramite Ethernet con PoE IEEE 802.3af Classe 1 oppure da una morsettiera a +12 ~ 48 VDC.L'involucro metallico è previsto per il montaggio a parete e garantisce il funzionamento da -25 ~ +75 °C. La confezione include un cavo CA-0910. L'utility VxComm può mappare le porte seriali su porte COM virtuali nelle versioni Windows supportate.ApplicazioniAutomazione di fabbricaAutomazione degli edificiDomotica
