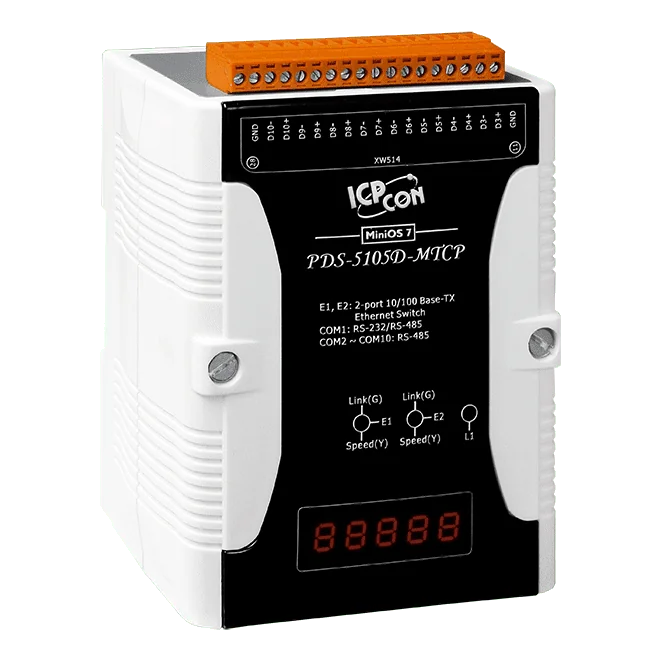

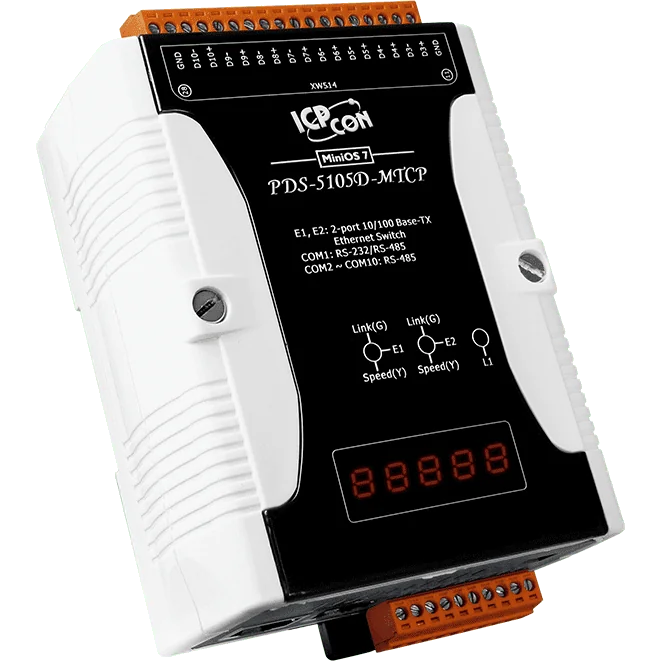

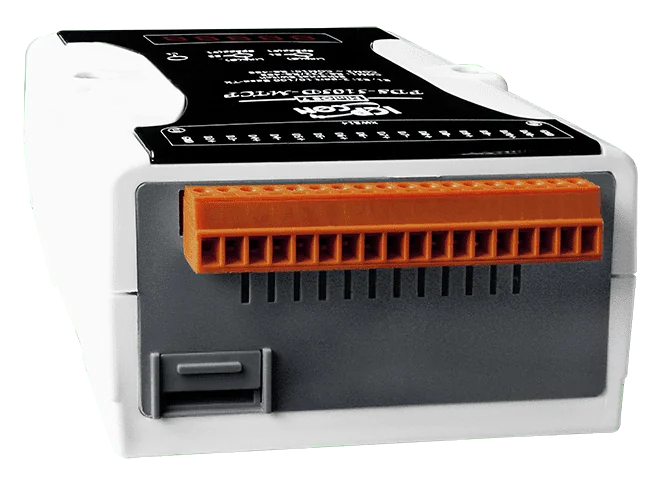

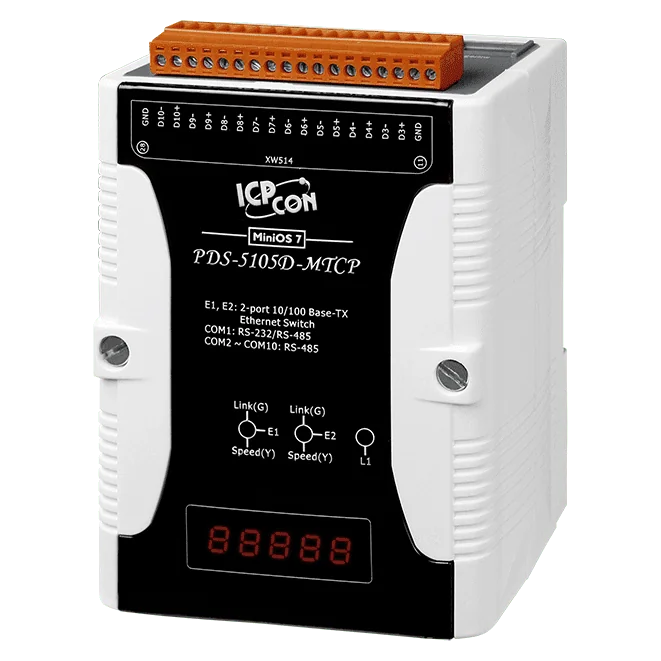

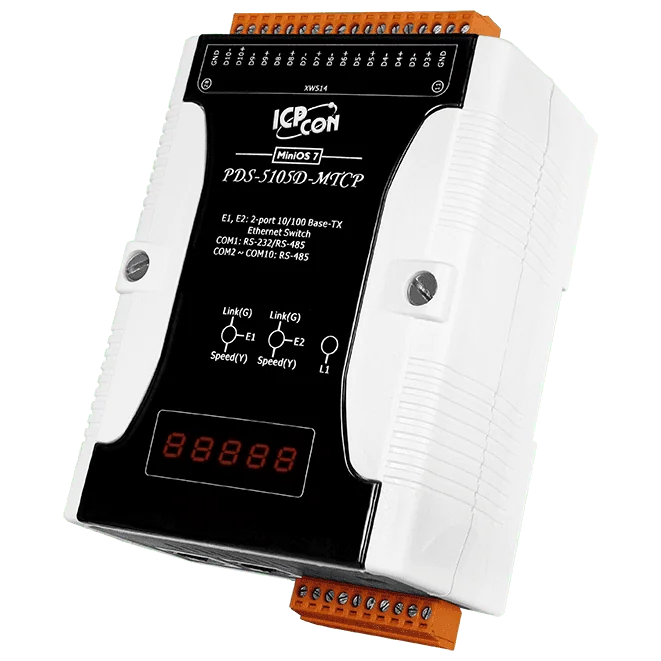

PDS-5105D-MTCP Device Server Seriale-Ethernet, 10x RS-485, Gateway Modbus TCP

PDS-220FC CR è un server di dispositivi programmabile che trasporta il traffico seriale RS-232 e RS-422/485 su fibra ottica multimodale. Collegandolo a un dispositivo seriale è possibile estendere il collegamento fino a 2 km tramite una porta 100Base-FX SC, dove il cablaggio in rame risentirebbe di disturbi elettrici, differenze di potenziale di terra o del rischio di scintille.Poiché il percorso in fibra è immune alle interferenze elettromagnetiche e non irradia, l'unità si adatta a installazioni con apparecchiature pesanti di motori, relè o saldatura, atmosfere infiammabili e impianti ad alta sicurezza. Il runtime integrato MiniOS7 e la struttura programmabile permettono agli ingegneri di adattare il server di dispositivi alla propria applicazione di rete, mentre la funzione di gateway Modbus TCP verso RTU/ASCII consente ai client Modbus TCP di raggiungere gli slave seriali.L'unità si monta su guida DIN, è alimentata da 12 a 48 VDC con protezione contro l'inversione di polarità e ha un intervallo di funzionamento da -25 a +75 °C. Un watchdog timer e la protezione ESD sulla porta seriale garantiscono un funzionamento affidabile in ambienti gravosi.ApplicazioniAutomazione di fabbricaAutomazione degli edificiDomotica

PDS-220FCS CR è un server di dispositivi programmabile che trasporta il traffico seriale RS-232 e RS-422/485 su un collegamento in fibra ottica monomodale con connettore SC. È indicato per i progettisti che devono portare dispositivi seriali su lunghe tratte o in aree elettricamente rumorose e ad alta tensione, dove il cablaggio in rame sarebbe inaffidabile o pericoloso.L'unità combina un'interfaccia Ethernet 1 porta 100Base-FX con una porta RS-232 a 5 fili e una porta RS-485/RS-422. Il driver Virtual COM estende via rete le porte COM di un PC, mentre il gateway integrato Modbus TCP verso RTU/ASCII permette ai client Modbus TCP di raggiungere i dispositivi slave seriali. Il firmware MiniOS7 esegue l'applicazione programmabile direttamente sull'unità.Le funzioni di protezione includono un Watchdog Timer, protezione ESD di +/-4 kV sulla porta seriale e un controller ASIC Self-Tuner sulla porta RS-485. L'unità assorbe 0,14 A a 24 VDC, accetta da +12 a 48 VDC e si montа su guida DIN. È certificata per il funzionamento da -25 a +75 °C.ApplicazioniAutomazione di fabbricaBuilding automationDomotica

Il PDS-220FCS-60 CR estende i dispositivi seriali RS-232 e RS-422/485 su un collegamento in fibra ottica monomodale SC con portata di 60 km. La fibra trasmette i segnali con minore attenuazione e senza diafonia, ed è molto meno sensibile ai disturbi elettrici generati da motori, relè e apparecchiature di saldatura, per cui è adatta alle tratte in cui il cablaggio in rame non è praticabile.Oltre al collegamento in fibra, l'unità è un device server programmabile basato sulla piattaforma MiniOS7, con gateway incluso da Modbus TCP a Modbus RTU/ASCII. Il supporto Virtual COM estende le porte COM, mentre la Virtual Utility è compatibile con Windows 7 SP1, 10, 2012 e 2016 a 32 e 64 bit.L'unità è progettata per il montaggio su guida DIN, con involucro in plastica autoestinguente, intervallo di funzionamento da -25 ~ +75 °C e alimentazione da +12 ~ 48 VDC con protezione dall'inversione di polarità. Il watchdog timer e la protezione ESD sulla porta seriale ne consentono l'impiego in ambienti gravosi.ApplicazioniAutomazione di fabbricaAutomazione degli edificiDomotica

Il PDS-220FT CR è un server di dispositivi programmabile che porta la connettività in fibra ottica alle apparecchiature seriali. Collega una porta RS-232 e una porta RS-422/485 a un collegamento Ethernet 100Base-FX su fibra ottica ST multimodale, con portata di 2 km, così che i dispositivi seriali possono comunicare su distanze che il cablaggio in rame fatica a coprire.La fibra è indicata per siti con forte disturbo elettrico da motori, relè e saldatrici, aree vicine ad apparecchiature ad alta tensione o con potenziali di terra differenti, e ambienti con gas infiammabili, poiché i segnali ottici non generano scintille. L'unità include inoltre un gateway Modbus TCP verso RTU/ASCII, così che i client Modbus TCP possono raggiungere i dispositivi Modbus RTU o ASCII sul lato seriale.L'utility Virtual COM, basata su VxComm, associa le porte seriali integrate alle porte COM standard di Windows, mentre la struttura di programmazione integrata MiniOS7 e Xserver consente agli ingegneri di realizzare applicazioni Ethernet personalizzate. Un timer watchdog, morsettiera rimovibile e montaggio su guida DIN garantiscono un'installazione robusta nei quadri industriali.ApplicazioniAutomazione di fabbricaBuilding automationDomotica
