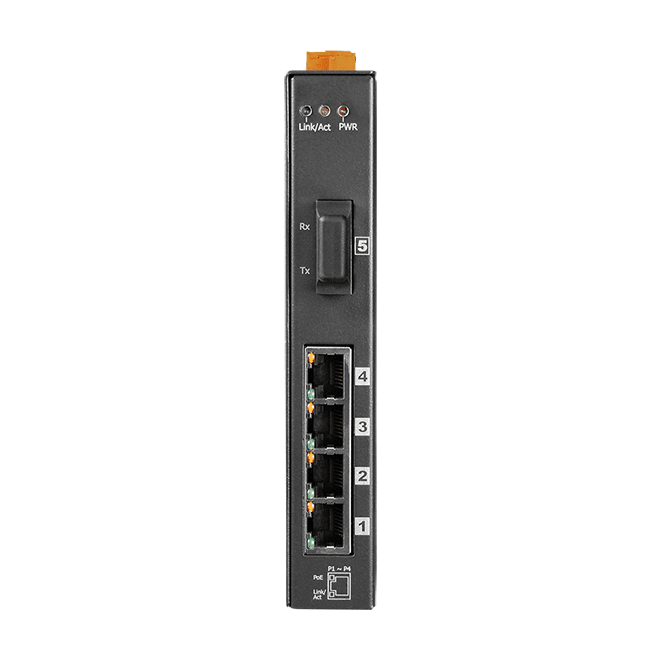

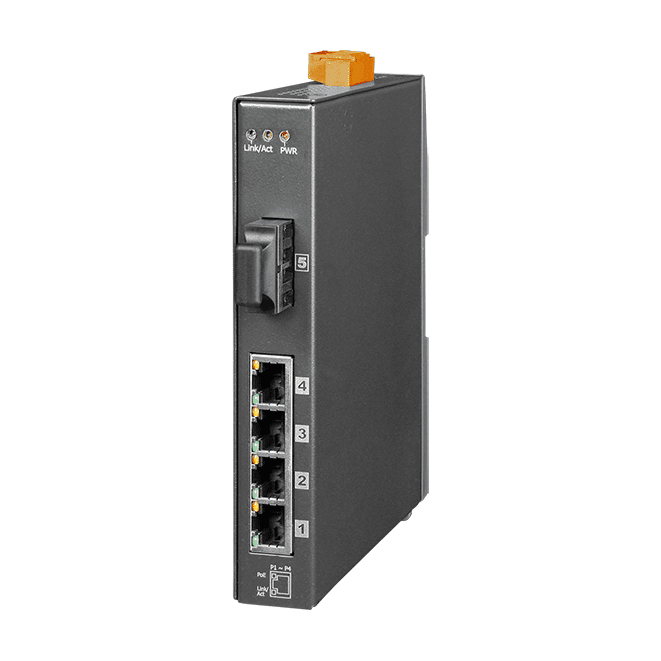

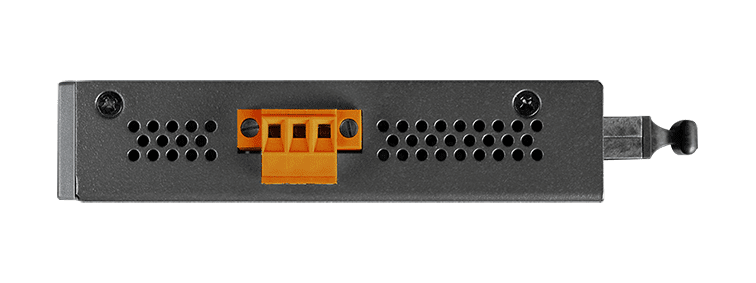

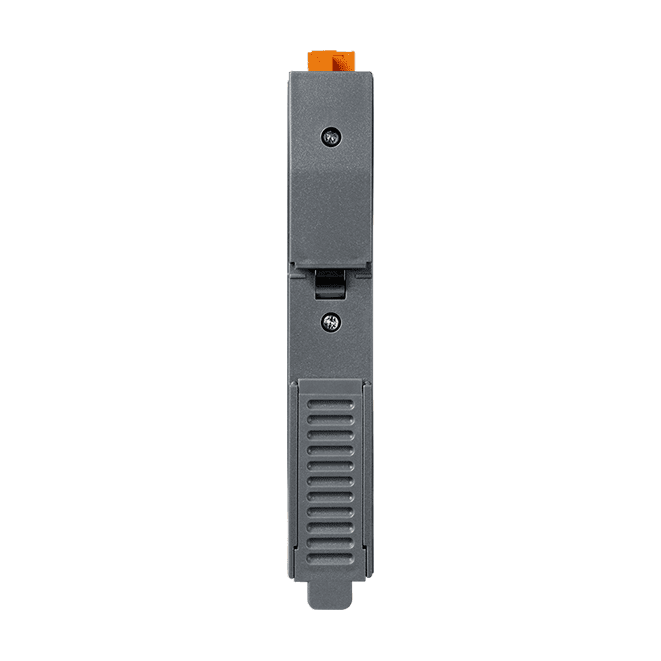

NSM-205PFCS Switch PoE, 4 porte PSE con fibra monomodale 100Base-FX

L'NS-205PFT CR è uno switch Ethernet non gestito che combina quattro porte RJ-45 10/100Base-TX con una porta in fibra multimodale 100Base-FX terminata con connettori ST. Le quattro porte PoE operano come apparecchiature di alimentazione (PSE), quindi un'unica alimentazione centralizzata può alimentare i dispositivi alimentati (PD) collegati tramite lo stesso cablaggio Ethernet. Il suffisso CR indica la variante con ingresso di alimentazione da +46 VDC a +55 VDC.Ogni porta PoE fornisce fino a 15,4 W, conformemente alla norma IEEE 802.3af; lo switch rileva automaticamente i PD e gestisce di conseguenza l'alimentazione. La porta in fibra supporta collegamenti a 100 Mbps su fibra multimodale fino a 2 km, il che isola il collegamento dai disturbi elettrici presenti nell'impianto.Lo switch utilizza l'elaborazione store-and-forward con commutazione a velocità di linea, controllo di flusso IEEE 802.3x e un'isolamento nominale di 1500 Vrms. È alloggiato in un involucro in plastica per montaggio su guida DIN, con un intervallo di funzionamento da -30 °C a +75 °C.ApplicazioniAlimentazione di dispositivi PoE da un'alimentazione centralizzata tramite cablaggio EthernetEstensione di collegamenti Ethernet su fibra multimodale in ambienti elettricamente rumorosi

NS-205PFC CR è uno switch Ethernet non gestito che combina quattro porte RJ-45 10/100Base-TX, ciascuna operante come Power Sourcing Equipment (PSE), con una singola porta in fibra multimodale 100Base-FX. L'alimentazione può essere distribuita centralmente ai dispositivi alimentati collegati, con rilevamento automatico dei PD e gestione automatica dell'alimentazione.Il collegamento in fibra SC supporta trasmissione ad alta velocità a 100 Mbps su distanze fino a 2 km in modalità full duplex, con fibra 62,5/125 μm raccomandata. Poiché il collegamento è ottico, il rumore elettrico viene tenuto lontano dalla connessione, e il valore di isolamento di 1500 Vrms offre ulteriore protezione.La variante CR è dotata di ingresso di alimentazione da +46 a +55 VDC, protezione contro l'inversione di polarità e montaggio su guida DIN, con un campo di funzionamento da -30 °C a +75 °C. È adatta alle installazioni in armadio in cui un'unica alimentazione deve alimentare più dispositivi PoE.ApplicazioniDistribuzione centralizzata dell'alimentazione PoE ai dispositivi alimentati in armadi industrialiSegmenti Ethernet estesi tramite collegamenti in fibra multimodale fino a 2 km

Lo NS-205PFCS CR è uno switch non gestito per guida DIN che combina quattro porte Ethernet in rame, ciascuna in grado di fornire Power over Ethernet come Power Sourcing Equipment (PSE), con un'uplink in fibra 100Base-FX monomodale. Consente di alimentare e trasmettere dati a dispositivi remoti alimentati da un'unica alimentazione centrale.La porta in fibra utilizza un connettore SC e fibra monomodale, adatta a collegamenti a lunga distanza. La trasmissione in fibra non è influenzata dai disturbi elettrici, quindi il collegamento può funzionare accanto ad apparecchiature rumorose. Questa variante è specificata per un funzionamento full-duplex fino a 30 km, con fibra 9/125 µm raccomandata.Quattro porte RJ-45 10/100Base-TX con rilevamento automatico dei dispositivi alimentati e gestione dell'alimentazioneFino a 15,4 W per canale PoE, conforme al 100% allo standard IEEE 802.3afCommutazione store and forward con tabella MAC da 1024 vociIngresso di alimentazione da +46 VDC a +55 VDC, con protezione dall'inversione di polaritàApplicazioniAlimentazione di dispositivi PoE remoti tramite Ethernet da un'alimentazione DC centraleCollegamenti Ethernet a lunga distanza con fibra monomodaleSegmenti di rete industriali sensibili ai disturbi che richiedono l'isolamento in fibra

L'NS-205PFCS-60 è uno switch Ethernet non gestito che combina quattro porte RJ-45 10/100Base-TX, ciascuna operante come porta PSE (Power Sourcing Equipment), con una porta in fibra monomodale 100Base-FX. Centralizza la distribuzione dell'alimentazione, in modo che i dispositivi compatibili PoE possano essere alimentati attraverso il cavo Ethernet da un'unica alimentazione in corrente continua, con fino a 15,4 W per canale.La gestione dell'alimentazione è automatica. Lo switch rileva i dispositivi alimentati collegati (PD) e gestisce l'alimentazione di ciascuna porta, ed è conforme al 100% allo standard IEEE 802.3af. La porta in fibra monomodale SC trasporta traffico a 100 Mbps su distanze fino a 60 km, con fibra 9/125 μm raccomandata per il funzionamento full duplex.Questa variante CR è fornita con un ingresso di alimentazione da +46 VDC a +55 VDC ed è adatta all'installazione su guida DIN in quadri industriali, con un intervallo di funzionamento da -30 °C a +75 °C.ApplicazioniDistribuzione centralizzata dell'alimentazione ai dispositivi alimentati PoE da un'unica alimentazione in corrente continuaCollegamenti Ethernet a lunga distanza tra edifici o siti tramite fibra monomodaleReti industriali in cui si preferiscono collegamenti in fibra per evitare disturbi elettrici

Lo NSM-205PFT CR è uno switch Ethernet unmanaged che combina quattro porte in rame 10/100Base-TX con una porta in fibra multimodale 100Base-FX. Le quattro porte RJ-45 operano come Power Sourcing Equipment (PSE), quindi un unico ingresso DC può alimentare più dispositivi PoE IEEE 802.3af da un solo quadro. Ogni canale PoE eroga fino a 15,4 W e lo switch rileva automaticamente i dispositivi alimentati collegati e ne gestisce l'alimentazione.Il collegamento in fibra utilizza un connettore ST e opera a 100 Mbps su distanze fino a 2 km in modalità full duplex, con fibra 62,5/125 μm raccomandata. Trattandosi di un collegamento ottico, è particolarmente adatto a tratte in cui il rumore elettrico potrebbe compromettere i collegamenti in rame. L'involucro è metallico e l'unità si monta su guida DIN, con grado di protezione IP30 e intervallo di funzionamento da -30 °C a +75 °C.Commutazione store-and-forward con controllo di flusso IEEE 802.3x, 1024 indirizzi MAC e isolamento 1500 Vrms. L'ingresso di alimentazione accetta da +46 VDC a +55 VDC, con protezione integrata contro l'inversione di polarità.ApplicazioniDistribuzione centralizzata dell'alimentazione ai dispositivi PoE in un sito industrialeEstensione di collegamenti Ethernet in fibra dove il rumore elettrico è un problemaCollegamento di segmenti Ethernet remoti tramite fibra multimodale fino a 2 km

L'NSM-205PFC CR è uno switch Ethernet non gestito con quattro porte RJ-45 che operano come Power Sourcing Equipment (PSE), più una porta in fibra multimodale 100Base-FX. Centralizza la distribuzione dell'alimentazione per i dispositivi alimentati via PoE, fornendo fino a 15,4 W per porta PSE, e rileva automaticamente i dispositivi alimentati collegati.Il collegamento in fibra supporta una trasmissione a 100 Mbps su distanze fino a 2 km, adatta a tratte in cui il rumore elettrico sarebbe altrimenti un problema. I frame vengono elaborati in modalità store-and-forward con commutazione a velocità di linea, e il controllo di flusso IEEE 802.3x è supportato.Questa variante CR è realizzata in un contenitore metallico per il montaggio su guida DIN e accetta un ingresso di alimentazione da +46 a +55 VDC. Le certificazioni CE, UKCA, FCC, RoHS e WEEE sono riportate nei dati del costruttore.ApplicazioniAlimentazione centralizzata di dispositivi PoE tramite EthernetEstensione di collegamenti Ethernet in fibra in ambienti elettricamente rumorosiQuadri di controllo industriali con apparecchiature di rete montate su guida DIN

NSM-205PFCS-60 CR è uno switch Ethernet non gestito che abbina quattro porte RJ-45 10/100Base-TX a una singola porta in fibra 100Base-FX con connettore SC single-mode. Tutte e quattro le porte in rame operano come Power Sourcing Equipment, quindi i dispositivi alimentati via PoE possono essere alimentati tramite cavi Ethernet standard da un'unica alimentazione centrale.Ogni canale PoE eroga fino a 15,4 W ed è conforme al 100% allo standard IEEE 802.3af. Lo switch rileva automaticamente i dispositivi alimentati e ne gestisce la potenza. La variante CR accetta un ingresso da +46 VDC a +55 VDC. Il collegamento in fibra uplink copre distanze fino a 60 km e mantiene la tratta al riparo dai disturbi elettrici.L'involucro metallico ha grado di protezione IP30 e si installa su guida DIN, con un intervallo di funzionamento da -30 °C a +75 °C. È adatto a segmenti PoE remoti alimentati centralmente che devono essere collegati alla rete principale tramite fibra.ApplicazioniAlimentazione di dispositivi PoE remoti da un'alimentazione centrale tramite cablaggio EthernetEstensione di segmenti Ethernet su collegamenti in fibra single-mode fino a 60 kmInstallazioni Ethernet industriali sensibili ai disturbi, dove è preferito un uplink in fibra

Lo NS-205PFT-24V è uno switch Ethernet non gestito che combina quattro porte RJ-45 10/100Base-TX, ciascuna in grado di alimentare un dispositivo PoE, con una singola porta in fibra multimodale 100Base-FX dotata di connettore ST. Ogni porta PoE opera come apparecchiatura di alimentazione (Power Sourcing Equipment, PSE) e può erogare fino a 15,4 W per canale, così che i dispositivi alimentati possano essere collegati a un'unica alimentazione centrale invece che a singoli adattatori.I collegamenti in fibra garantiscono l'isolamento elettrico dalle sorgenti di disturbo e consentono collegamenti a 100 Mbps su distanze fino a 2 km. Poiché l'unità è progettata per un ingresso a 24 VDC, un booster interno a 48 VDC supporta il funzionamento PoE negli impianti in cui non è disponibile un'alimentazione a 48 VDC.Lo switch rileva automaticamente i dispositivi alimentati e gestisce di conseguenza l'erogazione di potenza. Il suo involucro in plastica si monta su guida DIN ed è certificato per il funzionamento da -30 °C a +75 °C.ApplicazioniDistribuzione centralizzata dell'alimentazione ai dispositivi PoE da un'alimentazione a 24 VDCCollegamenti Ethernet in fibra su distanze fino a 2 kmSegmenti Ethernet in cui il rumore elettrico potrebbe interferire con i collegamenti in rameImpianti senza alimentazione a 48 VDC che richiedono comunque PoE

NS-205PFC-24V CR è uno switch Ethernet unmanaged che combina quattro porte RJ-45 10/100Base-TX, di cui quattro operano come Power Sourcing Equipment (PSE) per Power over Ethernet, con una porta in fibra multimodale 100Base-FX dotata di connettore SC. Consente agli ingegneri di alimentare più dispositivi PoE da un'unica alimentazione di quadro, trasportando il traffico di rete su fibra dove disturbi elettrici o distanze limiterebbero i collegamenti in rame.Ogni porta PoE fornisce fino a 15,4 W e rileva automaticamente i dispositivi alimentati collegati, gestendo di conseguenza la potenza. La porta in fibra opera a 100 Mbps su cavo multimodale con un budget dichiarato di 12 dBm e una distanza fino a 2 km in modalità full duplex. L'unità accetta un ingresso a 24 VDC e include uno stadio boost a 48 VDC per l'uscita PoE, adatto ai siti in cui non è disponibile un'alimentazione a 48 VDC.Lo switch utilizza l'elaborazione store-and-forward con commutazione a velocità di linea e controllo di flusso IEEE 802.3x. È dimensionato per un isolamento di 1500 Vrms per un minuto e un intervallo di temperatura di esercizio da -30 °C a +75 °C. L'involucro in plastica si monta su guida DIN.ApplicazioniAlimentazione di dispositivi PoE da un'alimentazione centralizzata a 24 VDCEstensione di collegamenti Ethernet su fibra multimodale dove rumore o distanza sono un problemaDistribuzione PoE in siti privi di alimentatore a 48 VDC

NS-205PFCS-24V è uno switch Ethernet industriale non gestito che combina quattro porte 10/100Base-TX, ognuna in grado di fornire alimentazione tramite Ethernet a un dispositivo collegato, con un collegamento in fibra ottica monomodale. È indicato per i tecnici che devono distribuire alimentazione e dati a dispositivi alimentati remoti da una sola postazione, senza posare cablaggi di alimentazione separati.Ogni porta PoE opera come Power Sourcing Equipment e rileva automaticamente i dispositivi alimentati, gestendo la potenza per porta fino a 15,4 W in conformità con la norma IEEE 802.3af. La porta in fibra opera a 100 Mbps su distanze fino a 30 km, e la trasmissione ottica impedisce che il rumore elettrico influisca sul collegamento. Uno stadio di conversione da 24 VDC a 48 VDC consente di far funzionare la funzione PoE dove non è disponibile un'alimentazione a 48 VDC.L'unità è progettata per l'installazione su guida DIN in un alloggiamento in plastica, con un intervallo di funzionamento da -30 °C a +75 °C e un ingresso a 24 VDC nominale da +18 a +32 VDC, con protezione contro l'inversione di polarità. I LED di stato indicano alimentazione, collegamento e attività, nonché il rilevamento di un dispositivo alimentato.ApplicazioniDistribuzione centralizzata dell'alimentazione ai dispositivi alimentati PoECollegamenti in fibra a lunga distanza fino a 30 km tra segmenti di reteInstallazioni in cui il rumore elettrico potrebbe compromettere i collegamenti Ethernet in rameImpianti PoE in cui è disponibile solo un'alimentazione a 24 VDC

Lo NS-205PFCS-60-24V è uno switch Ethernet industriale non gestito che combina quattro porte in rame 10/100Base-TX, ciascuna operante come porta Power Sourcing Equipment (PSE), con un unico uplink in fibra monomodale SC 100Base-FX. È pensato per i progettisti che devono alimentare da una posizione centrale dispositivi remoti conformi IEEE 802.3af, trasmettendo al tempo stesso i dati su una lunga tratta in fibra.Ogni porta PoE fornisce fino a 15,4 W e rileva automaticamente i dispositivi alimentati collegati, con gestione della potenza per singola porta. Il collegamento in fibra è dimensionato per fino a 60 km, e si raccomanda l'uso di fibra 9/125 μm per il funzionamento full duplex. Trattandosi di un collegamento ottico, è meno esposto ai disturbi elettrici rispetto a un segmento in rame della stessa lunghezza.L'unità accetta un ingresso a 24 VDC da +18 a +32 VDC con protezione contro l'inversione di polarità, e uno stadio boost interno consente di erogare PoE dove non è disponibile un'alimentazione a 48 VDC. L'involucro in plastica per guida DIN è certificato per il funzionamento da -30 °C a +75 °C.ApplicazioniAlimentazione di dispositivi PoE conformi IEEE 802.3af in un sito remoto da uno switch centraleCollegamenti a lunga distanza in fibra monomodale tra segmenti di rete EthernetInstallazioni in cui non è disponibile un'alimentazione a 48 VDC e i 24 VDC devono essere elevati per il PoE

L'NSM-205PFT-24V è uno switch Ethernet non gestito che combina quattro porte PoE funzionanti come apparecchiature di alimentazione (PSE) con un uplink in fibra multimodale 100Base-FX. Consente di centralizzare l'alimentazione dei dispositivi alimentati tramite le porte in rame, con un massimo di 15,4 W per porta PSE.La porta in fibra garantisce una trasmissione ad alta velocità a 100 Mbps, immune ai disturbi, su distanze fino a 2 km. Per il funzionamento in full duplex si consiglia una fibra 62,5/125 μm. I dispositivi alimentati vengono rilevati automaticamente e la potenza viene gestita di conseguenza. L'unità accetta un'alimentazione a 24 VDC e include un convertitore elevatore da 24 VDC a 48 VDC per le applicazioni PoE in cui non è disponibile un'alimentazione a 48 VDC.L'NSM-205PFT-24V CR dispone di un involucro metallico per montaggio su guida DIN, grado di protezione IP30 e un intervallo di temperatura operativa da -30 °C a +75 °C. È in possesso delle certificazioni CE, UKCA, FCC, RoHS e WEEE.ApplicazioniAlimentazione di dispositivi PoE da un'unica alimentazione centrale a 24 VDC in quadri di controlloCollegamenti Ethernet sensibili ai disturbi tramite fibra multimodaleInstallazioni su pannello industriale montate su guida DIN
