NSM-205GP Switch Ethernet Gigabit Unmanaged PoE+, 4 porte PSE con SFP Combo
Switch Ethernet Gigabit unmanaged a 5 porte con quattro porte PoE+ PSE IEEE 802.3af/at, fino a 30 W per porta, una porta combo RJ-45/SFP e doppio ingresso di alimentazione +18 ~ +55 VDC.
- Quattro porte PoE/PoE+ PSE pienamente conformi a IEEE 802.3af/at, fino a 30 W per canale
- La tecnologia di boost della tensione mantiene la tensione PSE piena su tutte le porte PoE con alimentazione industriale a 24 V

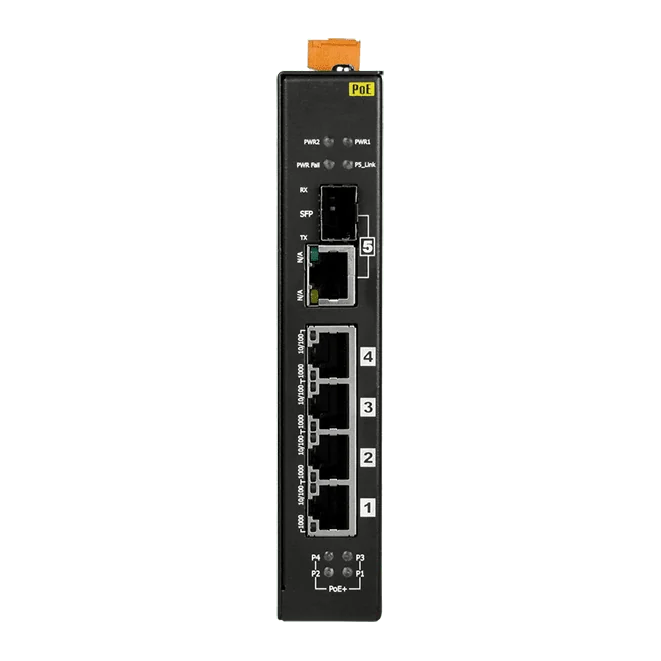

- Quattro porte RJ-45 10/100/1000Base-T più una porta combo RJ-45/SFP per uplink in fibra o rame
- Commutazione store-and-forward a velocità di linea con tabella MAC da 8 K e banda di memoria da 10 Gbps
- Frame jumbo fino a 10 K a 1000M e controllo di flusso IEEE 802.3x
- Ingressi di alimentazione ridondanti +18 ~ +55 VDC con protezione contro l'inversione di polarità e uscita di allarme a relè da 1 A @ 30 VDC
461,00 € per pezzo
| 1-9 pz | 461,00 € | |
|---|---|---|
| 10-30 pz | 438,00 € | −5 % |
| 31+ pz | 415,00 € | −10 % |
Info sui prodotti "NSM-205GP Switch Ethernet Gigabit Unmanaged PoE+, 4 porte PSE con SFP Combo"

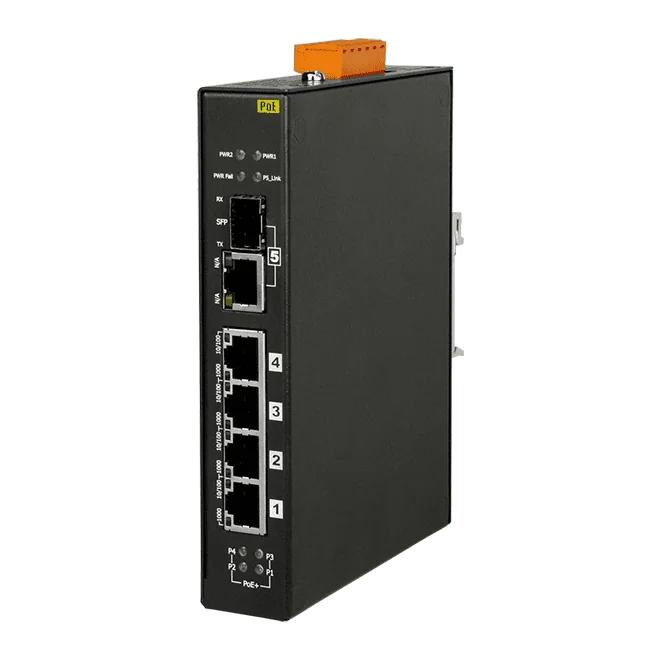

Lo NSM-205GP è uno switch Ethernet Gigabit unmanaged che combina quattro porte PoE+ con un uplink predisposto per la fibra, così un unico alimentatore industriale può fornire dati e alimentazione ai dispositivi vicini. Le porte da 1 a 4 operano come apparecchiature di alimentazione (PSE) ed erogano fino a 30 W per canale a dispositivi alimentati conformi IEEE 802.3af/at.
La tecnologia di boost della tensione è progettata per mantenere una tensione PSE piena su ogni porta PoE quando lo switch è alimentato da una sorgente industriale a 24 V, utile quando i dispositivi standard sono collocati all'estremità opposta di un quadro o di una macchina. Due ingressi ridondanti da +18 ~ +55 VDC con protezione contro l'inversione di polarità e un'uscita di allarme a relè aumentano la resilienza della parte di alimentazione dell'installazione.
- Adatto alla distribuzione PoE centralizzata in quadri di controllo compatti e cabinet di macchina
- Commutazione store-and-forward con tabella MAC da 8 K e supporto per frame jumbo fino a 10 K a 1000M
Applicazioni
- Distribuzione centralizzata di alimentazione PoE a dispositivi alimentati conformi IEEE 802.3af/at
- Segmenti di rete Ethernet industriale in quadri di controllo e cabinet di macchina
- Installazioni alimentate da alimentazione industriale in corrente continua a 24 V o 48 V
| Alloggiamento: | Metallo |
|---|---|
| Ingresso di alimentazione: | da +18 ~ +55 VDC |
| Interfaccia: | RJ-45 / SFP |
| Isolamento: | 1500 Vrms |
| Montaggio: | Guida DIN / a parete |
| Porte: | 5 |
| Protocollo: | PoE (IEEE 802.3af/at) |
| Temperatura di esercizio: | -40 ~ +75 °C |
| Tipo di prodotto: | Switch Ethernet |
| Uscite a relè: | 1 |
| PoE: | 4 porte, fino a 30 W per porta |
Specifiche tecniche
| Indicatori LED | |
|---|---|
| Stato | PWR1, PWR2, guasto alimentazione, 10/100M, 1000M, Link/Act, dispositivo alimentato rilevato |
| Ethernet | |
| Porte | 4 x RJ-45, 10/100/1000Base-T 1 x slot combo RJ-45/SFP, 10/100/1000Base-T |
| Standard | IEEE 802.3 per 10Base-T IEEE 802.3u per 100Base-TX IEEE 802.3ab per 1000Base-T IEEE 802.3x per controllo di flusso IEEE 802.3af Power Over Ethernet IEEE 802.3at Power Over Ethernet Energy Efficient Ethernet (EEE) secondo 802.3az; garantisce il risparmio energetico durante l'inattività della rete |
| Tipo di elaborazione | Store & forward, commutazione a velocità di linea |
| Tabella MAC | 8 K |
| Banda passante della memoria | 10 Gbps |
| Memoria buffer frame | 1 Mbit |
| Controllo di flusso | IEEE802.3x controllo di flusso, controllo di flusso back pressure |
| Jumbo frame | 10 K per velocità 1000M |
| Isolamento | 1500 Vrms 1 minuto |

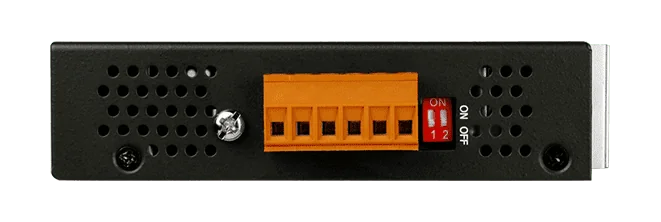

| Interruttore DIP | Impostazione 100BaseSFP/1000BaseSFP e PoE/PoE+ |
| Tecnologia PoE | |
| Conformità PoE | 100% conforme IEEE 802.3at |
| Alimentazione PoE | Fino a 30 watt per canale |
| Funzionamento PoE | Rilevamento automatico e gestione dell'alimentazione |
| Assegnazione dei pin PoE | V+ (pin 1, 2), V- (pin 3, 6) |
| Modalità di disconnessione PoE | Disconnessione DC |
| Fibra | |
| Porte | 1 x slot SFP 1000Base/100Base |
| Alimentazione | |
| Protezione da inversione di polarità | Sì |
| Campo di ingresso | da +18 ~ +55 VDC doppio ingresso ridondante |
| Ingressi di alimentazione ridondanti | Sì |
| Consumo | 0,13 @ 48 VDC senza carico PD; 3,1 A @ 48 VDC con carico PD a pieno carico (30 W per porta) 0,25 @ 24 VDC senza carico PD; 6,2 A @ 24 VDC con carico PD a pieno carico (30 W per porta) |
| Uscita di allarme | Sì, relè 1 A @ 30 VDC |
| Meccanico | |
| Involucro | Metallo |
| Dimensioni (mm) | Montaggio su guida DIN: 28 x 160 x 121 (L x P x A) Montaggio a parete: 28 x 199 x 114 (L x P x A) |
| Installazione | Montaggio su guida DIN o a parete (opzionale) |
| Grado di protezione IP | IP30 |
| Ambiente | |
| Temperatura di esercizio | -40 °C ~ + 75 °C |
| Temperatura di stoccaggio | -40 °C ~ + 85 °C |
| Umidità | 10% ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
