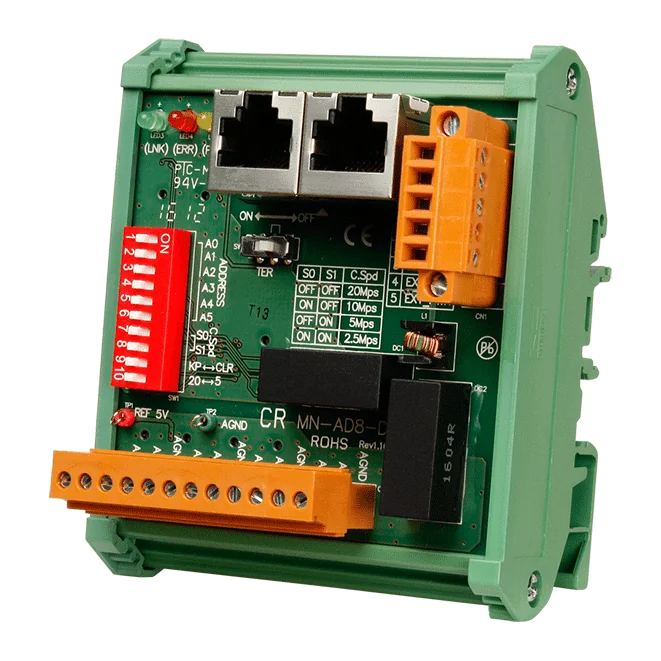

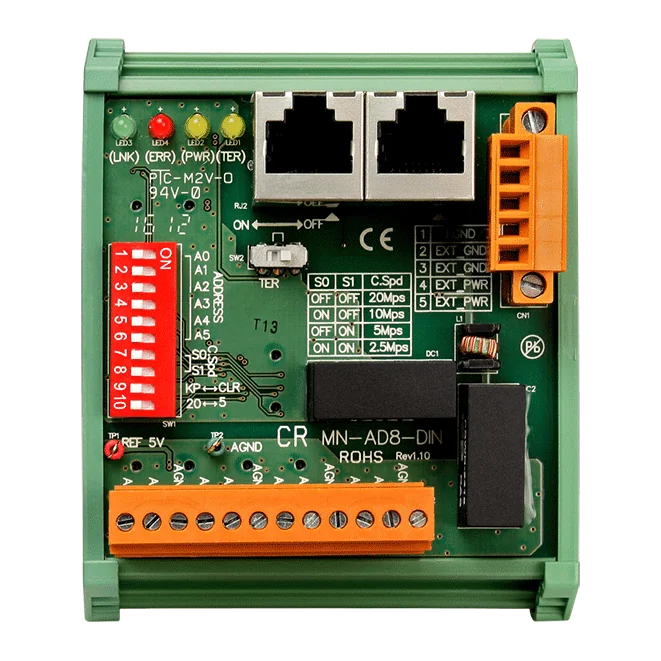

MN-AD8-DIN Modulo di ingresso analogico Motionnet a 8 canali, +/- 10 V, 16 bit

Il MN-3253 CR aggiunge 32 canali di ingresso digitale isolati a una rete Motionnet, consentendo di estendere la capacità di ingresso remoto senza posare cablaggi separati per ogni segnale. Ogni porta di ingresso può essere configurata come NPN o PNP per sensori da 12 a 24 V, il che semplifica l'abbinamento del modulo ai dispositivi di campo già in uso.Il tempo ciclico è di 15,1 μs per dispositivo a 20 Mbps; una linea completa di 64 moduli copre 2048 punti di ingresso entro 0,97 ms. La velocità di trasferimento si seleziona tra 2,5, 5, 10 o 20 Mbps tramite un DIP switch. Lo stato degli ingressi viene aggiornato automaticamente attraverso il sistema Motionnet a intervalli costanti, ed è possibile impostare interrupt su ingressi selezionati, così che il controllore non debba interrogarli ripetutamente.Il modulo offre un isolamento degli ingressi di 3000 Vrms e separa alimentazione, comunicazione e I/O per una migliore protezione. I LED di stato indicano lo stato della comunicazione, lo stato degli I/O e l'alimentazione interna a 3,3 V; è inoltre previsto un selettore per la resistenza di terminazione. Il cablaggio utilizza morsettiere estraibili a 13 poli e l'alloggiamento in plastica si monta su guida DIN. Il campo di funzionamento nominale è da 0 a +60 °C.ApplicazioniAutomazione di macchineEspansione distribuita di ingressi digitali per sistemi Motionnet

MN-3253T CR è un modulo di espansione Motionnet che aggiunge 32 canali di ingresso digitale isolati a una rete di controllo distribuita. Ogni linea di trasferimento Motionnet può supportare fino a 64 moduli, quindi una singola linea può scalare fino a 2048 canali di ingresso. Con 64 moduli collegati, i segnali di tutti i 2048 punti possono essere scambiati in 0,97 ms.Ogni porta di ingresso può essere configurata come NPN o PNP per segnali da 12~24 V, il che si adatta a tipologie di sensori miste su un unico modulo. L'isolamento è previsto tra alimentazione, comunicazione e I/O, e per i punti selezionati può essere impostato un interrupt di cambio ingresso, così che l'host non debba interrogarli in continuo. I LED di stato indicano lo stato di comunicazione e l'attività degli I/O per supportare la messa in servizio e la ricerca guasti.Il modulo utilizza un alloggiamento in plastica con morsettiere rimovibili a 13 poli e si installa su guida DIN. È previsto per il funzionamento da 0 ~ +60 °C ed è fornito come versione con morsettiera conforme RoHS della serie MN-3253.ApplicazioniAutomazione di macchineEspansione distribuita di ingressi digitali su sistemi Motionnet

MN-3254 CR è un modulo di espansione I/O distribuito per sistemi Motionnet, che fornisce 16 canali di ingresso digitale isolati e 16 canali di uscita digitale isolati in un unico alloggiamento per guida DIN. Ogni linea di trasferimento Motionnet può gestire fino a 64 moduli, consentendo di far crescere il numero di I/O fino a 1024 ingressi e 1024 uscite su una stessa rete.La temporizzazione è deterministica: ogni dispositivo ha un tempo ciclico di 15,1 μs a 20 Mbps, e lo stato degli I/O viene aggiornato automaticamente sul sistema Motionnet a intervallo costante. I punti di ingresso possono essere configurati per le interruzioni, così il controllore non deve interrogare gli ingressi che non cambiano. Ogni porta di ingresso può essere impostata per funzionamento NPN o PNP con alimentazione da 12 a 24 V, e i diodi di ricircolo delle uscite possono essere collegati a sorgenti di alimentazione diverse porta per porta.La variante CR è la versione con connettori RJ-45 indicata nelle informazioni d'ordine. L'isolamento di 3000 Vrms sia sugli ingressi che sulle uscite digitali, insieme all'ingresso di alimentazione isolato a 24 VDC da 1000 V, aiuta a separare il cablaggio di campo dalla rete di comunicazione e dall'alimentazione logica.ApplicazioniAutomazione di macchine

Il MN-3254T aggiunge 16 ingressi digitali isolati e 16 uscite digitali isolate a una rete Motionnet. Ogni porta di ingresso può essere configurata per funzionamento NPN o PNP con alimentazione da 12 a 24 V, risultando così compatibile con sensori di entrambe le convenzioni di sourcing.La velocità di trasferimento Motionnet è selezionabile tramite DIP switch a 2,5, 5, 10 o 20 Mbps. A 20 Mbps il tempo di comunicazione per dispositivo è di 15,1 μs. Alimentazione, comunicazione e I/O sono isolati tra loro. Le uscite sono di tipo sink a collettore aperto, con portata nominale di 200 mA per canale e diodi di ricircolo interni che possono essere collegati a alimentazioni diverse su ciascuna porta a otto canali.I LED indicano lo stato della comunicazione, l'alimentazione interna a 3,3 V, lo stato dell'interruttore della resistenza di terminazione e lo stato degli I/O, facilitando la messa in servizio e la ricerca guasti. L'involucro in plastica si installa su guida DIN ed è specificato per il funzionamento da 0 a +60 °C.ApplicazioniAutomazione di macchineI/O distribuiti su reti Motionnet
