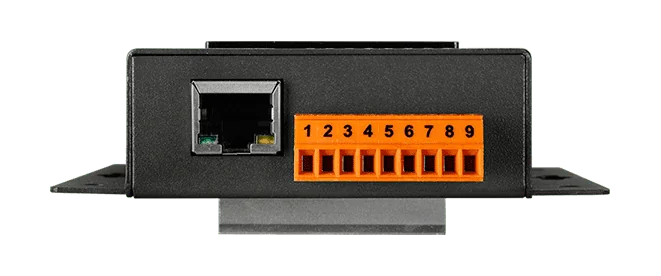

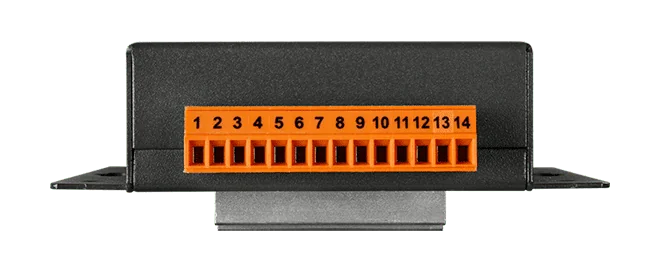

MDC-714i Concentratore Dati Modbus, Ethernet a 4 x RS-485 (3 isolate)
Concentratore dati Modbus che porta dispositivi Modbus RTU con RS-232 e RS-485 su Ethernet come Modbus TCP. Include quattro porte RS-485, tre con isolamento del segnale a 2500 VDC.
- Master o slave Modbus RTU su ogni porta COM, con slave Modbus TCP su Ethernet
- Una porta RS-232 e quattro porte RS-485, tre con isolamento del segnale a 2500 VDC
- Fino a 8 connessioni Modbus TCP simultanee
- Pool dati fino a 9600 registri e 250 definizioni di polling
- Ogni porta COM ha impostazioni proprie di velocità di trasmissione, formato dei dati e timeout
- Configurazione tramite file CSV con importazione ed esportazione da interfaccia web HTML5
537,00 € per pezzo
| 1-9 pz | 537,00 € | |
|---|---|---|
| 10-30 pz | 510,00 € | −5 % |
| 31+ pz | 484,00 € | −10 % |
Info sui prodotti "MDC-714i Concentratore Dati Modbus, Ethernet a 4 x RS-485 (3 isolate)"
Il MDC-714i CR raccoglie i dati dai dispositivi Modbus RTU collegati alle sue porte seriali e li rende disponibili ai sistemi host tramite un'unica connessione Ethernet. Dispone di una porta RS-232 e quattro porte RS-485, tre delle quali con isolamento del segnale, così da consentire l'integrazione di dispositivi seriali esistenti in una rete Ethernet.
Una tabella di comandi definita dall'utente permette all'unità di interrogare in sequenza ciascuna porta COM e di unire i risultati in un intervallo di indirizzi continuo, così che un host possa leggere o scrivere i dati in blocco. Ogni porta può essere configurata in modo indipendente per velocità di trasmissione, formato dei dati e timeout, e può funzionare come master o slave Modbus RTU. I comandi di scrittura vengono accodati con priorità massima per garantire aggiornamenti dei dati rapidi.

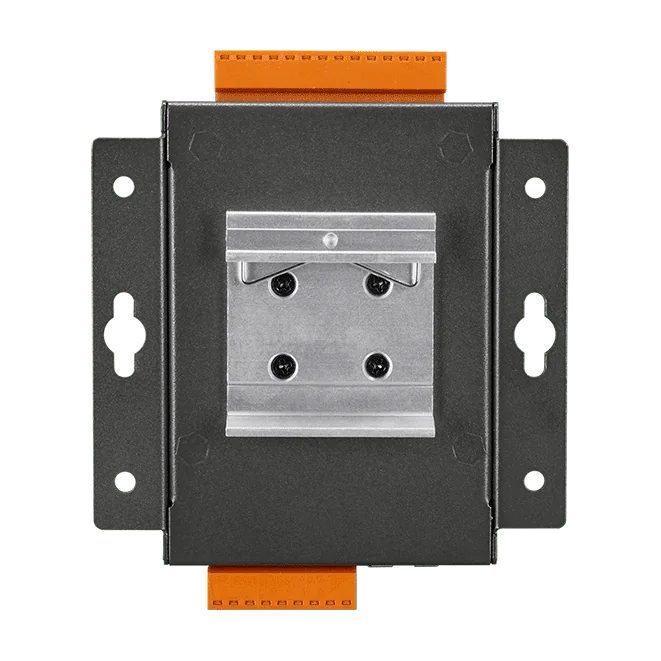

La configurazione avviene tramite un semplice file CSV e un'interfaccia web HTML5, che supporta importazione, esportazione e avvio. Sono supportate fino a otto connessioni Modbus TCP simultanee. La custodia metallica è montabile a parete e certificata per il funzionamento da -25 a +75 °C.
Applicazioni
- Aggiornamento di dispositivi Modbus RTU verso sistemi basati su Ethernet
- Monitoraggio centralizzato dei dati in applicazioni SCADA
| Alloggiamento: | Metallo |
|---|---|
| Ingresso di alimentazione: | +10 ~ +30 VDC |
| Interfaccia: | Ethernet, RS-232, RS-485 |
| Isolamento: | 3 x RS-485 (2500 VDC) |
| Montaggio: | A parete |
| Porte: | 1 x Ethernet, 1 x RS-232, 4 x RS-485 |
| Protocollo: | Modbus TCP |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Concentratore dati Modbus |
Specifiche tecniche
| Display | |
|---|---|
| Tipo | 5 x Digit 7 Segment LED Display |
| Indicatori LED | |
| Stato | 1 x System, per visualizzare heartbeat |
| Ethernet | |
| Porte | x1, 10/100 Base-TX |
| Protocollo | Slave Modbus/TCP |
| Porte COM | |
| Porte | MDC-711: 1 x RS-232 a 5 fili, 1 x RS-485 a 2 fili MDC-714: 1 x RS-232 a 5 fili, 4 x RS-485 a 2 fili MDC-714i: 1 x RS-232 a 5 fili, 1 x RS-485 a 2 fili, 3 x RS-485 a 2 fili (isolamento del segnale 2500 VDC) MDC-741: 4 x RS-232 a 5 fili, 1 x RS-485 a 2 fili MDC-771: 1 x RS-232 a 5 fili, 6 x RS-232 a 3 fili, 1 x RS-485 a 2 fili |
| Velocità di trasmissione | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Formato dati | N81, E81, O81 |
| Protocollo | Modbus RTU Master/Modbus RTU Slave |
| Definizione di polling | 250 definizioni per tutte le porte RS-232/485 |
| Memoria condivisa | 9600 registri per ciascun dato AI, AO, DI e DO |
| Alimentazione | |
| Campo di ingresso | +10 VDC ~ +30 VDC (non regolato) |
| Consumo | 2.5 W |
| Meccanico | |
| Involucro | Metallo |
| Dimensioni (mm) | 102 mm x 125 mm x 28 mm (W x H x D) |
| Installazione | Montaggio a parete |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
