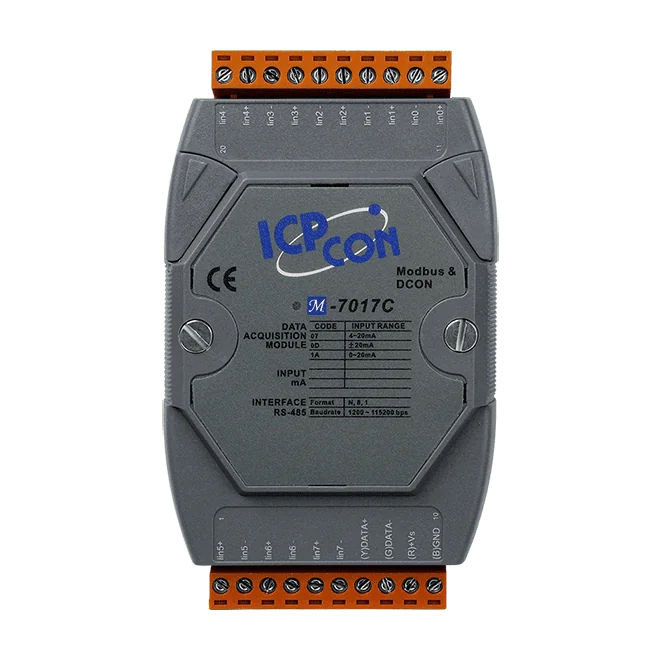

M-7017C-G Modulo di ingresso in corrente a 8 canali, DCON e Modbus RTU (copertura grigia)

M-7017RC-G è un modulo di ingresso analogico a 8 canali per la misura di segnali di corrente su rete RS-485. La resistenza integrata consente di leggere la corrente direttamente dal loop, senza necessità di installare una resistenza di shunt esterna, semplificando il cablaggio e la messa in servizio.Il modulo è destinato a installazioni gravose. Offre una protezione dalla tensione di modo comune di ±200 VDC sugli ingressi di corrente, una protezione ESD di 4 kV su ciascun morsetto e un isolamento di 3000 VDC tra il modulo e il bus. Il campionamento può essere commutato tra modalità Normal (10 Hz) e modalità Fast (60 Hz), ed è disponibile il rilevamento di filo aperto per gli ingressi 4 ~ 20 mA.Questa variante con copertura grigia (-G) comunica tramite una singola porta RS-485 utilizzando Modbus RTU o DCON, configurabili via software. È adatta all'automazione di edifici, fabbriche e macchine, nonché alla manutenzione remota, alla diagnostica e alle apparecchiature di test.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

M-7017-G CR è un modulo di ingresso analogico RS-485 con otto canali differenziali, ciascuno in grado di accettare segnali di tensione o di corrente sullo stesso campo di ingresso. Gli ingegneri possono configurare via software il protocollo Modbus RTU o DCON, il che lo rende adatto alla misura distribuita nelle reti di I/O remoto.La risoluzione di ingresso è di 16 bit con un'accuratezza di ±0,1% del FSR. I campi di tensione vanno da ±150 mV a ±10 V, mentre i campi di corrente coprono ±20 mA, 0 ~ 20 mA e 4 ~ 20 mA. Il campo 4 ~ 20 mA richiede una resistenza esterna opzionale da 125 Ω e per tale campo è prevista la rilevazione di filo aperto. I canali sono isolati dal modulo a 3000 VDC e protetti contro sovratensioni di ±120 VDC.Il doppio watchdog integrato copre sia il modulo sia la comunicazione, e il modulo è progettato per il montaggio su guida DIN con alimentazione di ingresso da +10 ~ +30 VDC. La versione con copertura grigia è marcata RoHS.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di prova

M-7017R-A5-G è un modulo di ingresso analogico a 8 canali per la misura di segnali ad alta tensione su reti RS-485. Ogni canale può essere impostato sulla portata ±50 V o ±150 V, quindi è adatto a quadri ed apparecchiature in cui gli ingressi standard a bassa tensione non sono sufficienti.Il modulo offre una frequenza di campionamento selezionabile, con commutazione tra Normal Mode a 10 Hz e Fast Mode a 50 Hz. La protezione è integrata, con protezione da sovratensione ±200 VDC e da tensione di modo comune e isolamento interno al modulo di 3000 VDC. L'hardware è identico a quello dell'I-7017R-A5 e comunica tramite Modbus RTU o DCON, selezionabili via software.Questa è la variante con copertura grigia, fornita con codice d'ordine M-7017R-A5-G CR. È destinata all'automazione di edifici, di fabbrica e di macchine, nonché ad apparecchiature per manutenzione remota, diagnostica e test.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

L'M-7017R-G è un modulo di ingresso analogico differenziale a 8 canali per reti di I/O remoti RS-485. Ogni canale accetta segnali di tensione o di corrente, quindi un solo modulo può coprire un'ampia gamma di sensori e trasmettitori. La protezione degli ingressi è progettata per siti elettricamente gravosi, con protezione da sovratensione di 240 Vrms e protezione da tensione di modo comune di ±200 VDC sugli ingressi.La frequenza di campionamento può essere impostata in modalità Normale (10 Hz, 0,1% del FSR) o modalità Veloce (60 Hz, 0,5% del FSR), così che i progettisti possano scegliere tra precisione e rapidità di aggiornamento. I canali sono configurabili singolarmente e il modulo comunica con Modbus RTU o DCON, selezionabili tramite configurazione software. Un doppio watchdog integrato monitora sia il modulo sia la comunicazione.Il suffisso -G identifica la versione con copertura grigia. L'intervallo di corrente 4 ~ 20 mA richiede una resistenza esterna opzionale da 125 Ω, e il rilevamento di filo aperto è disponibile solo per gli ingressi 4 ~ 20 mA. Il modulo è dimensionato per una temperatura di esercizio di -25 ~ +75 °C e viene alimentato con +10 ~ +30 VDC.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
