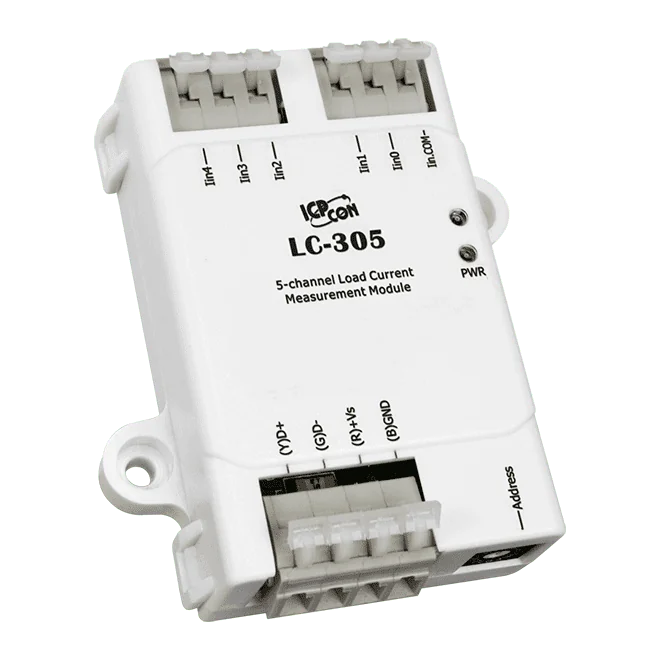

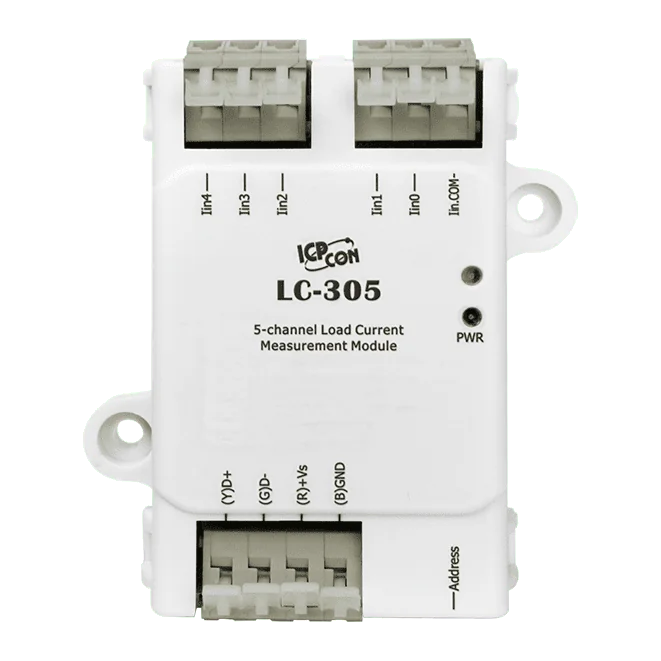

LC-305/DIN Modulo di misura della corrente di carico CA a 5 canali, montaggio su guida DIN

LC-305 CR è un modulo di misura della corrente di carico in AC a 5 canali per applicazioni di controllo dell'illuminazione. Ogni canale accetta un ingresso in AC da 0 a 5 A a 50/60 Hz e trasmette la corrente di carico misurata tramite un'unica porta RS-485, così che un controllore possa monitorare lo stato di ciascun circuito di illuminazione.Il modulo supporta Modbus RTU o DCON sulla porta seriale, con velocità di trasmissione da 1200 a 115200 bps. Gli indirizzi impostati via hardware consentono di collegare più moduli sullo stesso bus. Poiché le letture vengono aggiornate ogni secondo, i dati possono essere utilizzati per segnalare una lampada guasta, individuare una lampada che inizia a perdere intensità e necessita di sostituzione, oppure rilevare accumuli di carbonio sui contatti dei relè che potrebbero causarne il bloccaggio.Cablaggio single-ended, con precisione del 3% del FSRCorrente di carico massima di 10 A per punto COM del modulo e 5 A per singolo carico a 25°CAlimentazione da 10 a 30 VDC con protezione contro l'inversione di polaritàApplicazioniControllo dell'illuminazioneRilevamento di guasti e perdita di intensità delle lampadeMonitoraggio dello stato dei contatti dei relèMonitoraggio della corrente di carico su reti RS-485

LC-223H CR è un modulo di controllo dell'illuminazione per guida DIN destinato a reattori dimmerabili. Un'uscita analogica isolata (da 0 a 20 mA, da 4 a 20 mA, da 0 a 10 V o da 1 a 10 V) imposta la luminosità, mentre un relè di potenza accende e spegne il reattore. Il dimmeraggio può essere comandato da un controllore host tramite RS-485 oppure da ingressi locali, risultando adatto sia ai circuiti di illuminazione in rete sia a quelli autonomi.Due ingressi a contatto pulito possono far avanzare l'uscita lungo la sequenza di luminosità da 10% a 100% senza un host remoto. Un ingresso a contatto con tensione (da 65 a 240 VAC) supporta un interruttore a parete convenzionale per il controllo della luminosità. La comunicazione utilizza Modbus RTU o DCON a 1200-115200 bps, e indirizzi diversi possono essere assegnati tramite configurazione hardware.Lampade a incandescenza: 40 W/220 VAC, fino a 8 setReattori elettronici per LED: 40 W/220 VAC, fino a 10 setPortata dei contatti del relè: 16 A con carico resistivoIsolamento interno al modulo: 2500 VDC, con protezione 4 kV ESD e 2 kV sovratensioneApplicazioniDimmeraggio di lampade fluorescenti e reattori elettroniciControllo dell'illuminazione per building automationControllo della luminosità tramite interruttore a parete e trigger a contatto pulitoIlluminazione controllata da host tramite reti RS-485
