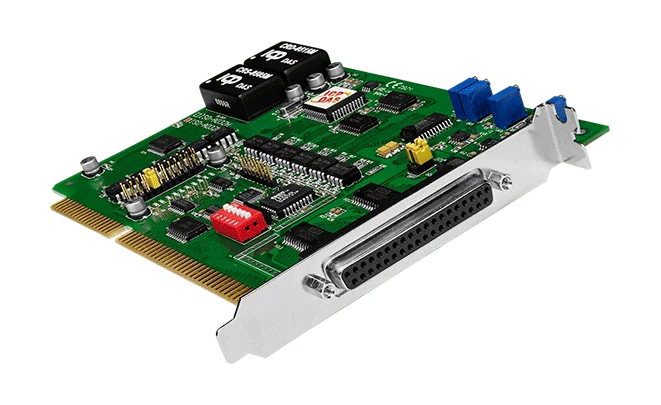

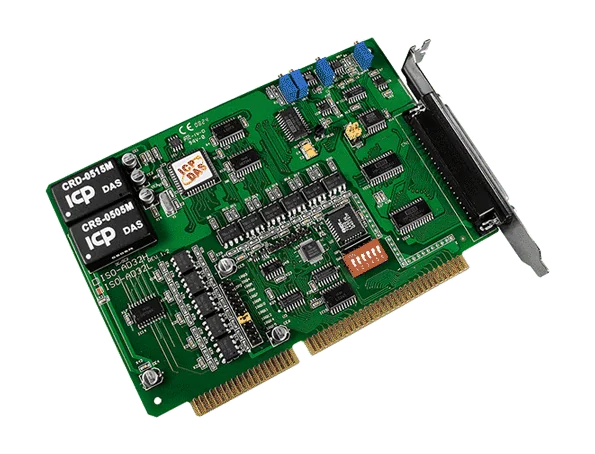

ISO-AD32L Scheda di ingresso analogico isolata per bus ISA, 32 canali, 12 bit, 200 kS/s
ISO-AD32L è una scheda di ingresso analogico isolata a 12 bit per bus ISA, con 32 canali single-ended, campionamento fino a 200 kS/s e FIFO da 1024 campioni per un'acquisizione senza interruzioni.
- 32 canali di ingresso analogico single-ended oppure 16 differenziali
- Frequenza di campionamento massima di 200 kS/s con risoluzione a 12 bit
- FIFO a bordo da 1024 campioni per la conversione A/D senza interruzioni
- Scansione automatica di canali e guadagno con impostazioni programmate via software
- Convertitore DC/DC integrato con isolamento 1000 VDC
- Protezione di fotoisolamento da 5000 Vrms
608,00 € per pezzo
| 1-9 pz | 608,00 € | |
|---|---|---|
| 10-30 pz | 577,00 € | −5 % |
| 31+ pz | 547,00 € | −10 % |
Info sui prodotti "ISO-AD32L Scheda di ingresso analogico isolata per bus ISA, 32 canali, 12 bit, 200 kS/s"
La ISO-AD32L è una scheda A/D isolata a 12 bit con interfaccia bus per computer compatibili PC/AT. Offre 32 canali di ingresso analogico single-ended oppure 16 canali differenziali, con una frequenza di campionamento massima di 200 kS/s. La versione a basso guadagno (L) è indicata per i progettisti che necessitano di un'acquisizione multicanale isolata in un unico slot ISA.
Una FIFO a bordo da 1024 campioni consente la conversione A/D senza interruzioni, dichiarata a 200 kS/s per un singolo canale e 100 kS/s in modalità scansione dei canali. La selezione dei canali, il guadagno, il tipo di ingresso e la modalità operativa si impostano via software, quindi i parametri della scheda possono essere modificati senza regolazioni hardware. La scheda utilizza il trasferimento dati a polling.
L'isolamento è garantito da un convertitore DC/DC integrato con tensione nominale di 1000 VDC, con protezione di fotoisolamento da 5000 Vrms e ingressi in grado di sopportare tensioni di modo comune fino a 500 Vrms. Il connettore D-Sub CA-4002 è incluso con la scheda.
Applicazioni
- Acquisizione dati
- Analisi di forme d'onda
- Funzionamento in ambienti gravosi
- Isolamento del segnale
| Ingressi analogici: | 32 |
|---|---|
| Ingresso di alimentazione: | +5 V |
| Interfaccia: | ISA |
| Isolamento: | 1000 VDC |
| Temperatura di esercizio: | 0 ~ +60 °C |
| Tipo di prodotto: | Scheda DAQ |
Specifiche tecniche
| Hardware | |
|---|---|
| Connettore | DB37 femmina x 1 |
| Ingresso analogico | |
| Canali | 32 single-ended |
| Portata | Guadagno: 0,5, 1, 2, 4, 8 Campo bipolare: ±10 V, ±5 V, ±2,5 V, ±1,25 V, ±0,625 V Campo unipolare: da 0 a 10 V, da 0 a 5 V, da 0 a 2,5 V, da 0 a 1,25 V |
| Risoluzione | 12 bit |
| Precisione | 0,01% del FSR ±1 LSB @ 25 °C, ± 10 V |
| Frequenza di campionamento | 200 kS/s Max. |
| Impedenza di ingresso | 10 MΩ/6 Pf |
| Protezione da sovratensione | Continuo ±35 Vp-p |
| Deriva dello zero | ±25 ppm/°C di FSR |
| Dimensione FIFO | 1024 campioni |
| Modalità trigger | Software, Pacer, esterno |
| Trasferimento dati | Polling |
| Bus PC | |
| Tipo | ISA |
| Bus dati | 8 bit |
| Alimentazione | |
| Consumo | 850 mA @ +5 V |
| Meccanico | |
| Dimensioni (mm) | 122 x 173 x 22 (W x L x D) |
| Ambiente | |
| Temperatura di esercizio | 0 ~ +60°C |
| Temperatura di stoccaggio | -20 ~ +70°C |
| Umidità | Dal 5 all'85% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
