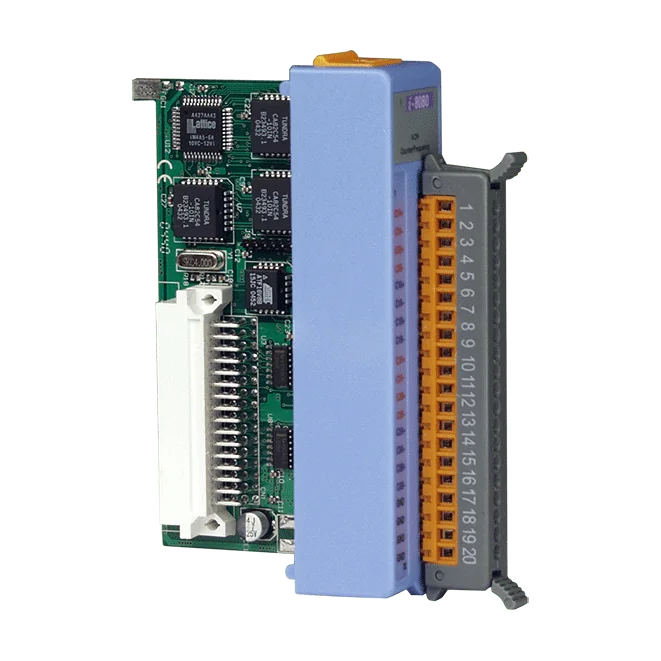

I-8080 Modulo di ingresso per contatori/frequenza/encoder, 4/8 canali, copertura blu

I-8080-G CR è un modulo di ingresso contatore/frequenza/encoder ad alta velocità della gamma I-8K/I-87K a basso profilo. Ogni canale può essere configurato per il conteggio in avanti, la misura della frequenza, il conteggio avanti/indietro o il conteggio direzione/impulso, così un solo modulo copre un'ampia gamma di attività di conteggio e temporizzazione.Il modulo accetta sia segnali di ingresso isolati sia non isolati (TTL). Un filtro passa-basso programmabile da 1 a 32767 µsec consente di sopprimere il rumore sulle linee di ingresso, e un LED di alimentazione e comunicazione mostra lo stato del modulo a colpo d'occhio.Gli impieghi tipici includono la misura di conteggio, la misura di frequenza e il controllo del movimento basato su encoder. La variante con copertura grigia è quella elencata sotto questo codice d'ordine.ApplicazioniMisura di conteggioMisura di frequenzaControllo del movimento con encoder

I-8084W-G è un modulo di ingresso per contatore, frequenza ed encoder della serie I/O per PAC High Profile I-8K/I-87K. Offre conteggio hardware a 32 bit e misura di frequenza su otto canali di ingresso isolati.Ogni canale può essere impostato su una modalità diversa, quindi un unico modulo può usare alcuni canali come contatori Up e altri come ingressi di frequenza o A/B Phase. Le modalità supportate sono Up Counter, Frequency, Up/Down Counter, Dir/Pulse Counter e A/B Phase Counter, con le modalità bidirezionali e encoder disponibili su quattro canali ciascuna.Gli impieghi tipici sono la misura di conteggio, la misura di frequenza e il controllo di movimento basato su encoder. Agli ingressi si può applicare un filtro digitale programmabile da 1 a 32767 μs, e la larghezza minima di impulso è 2 μs.ApplicazioniMisura di conteggioMisura di frequenzaControllo di movimento con encoder

Il modulo I-8088W-G CR è un modulo I/O per PAC che combina 8 ingressi digitali a contatto umido con 8 uscite PWM. Le forme d'onda PWM sono generate via hardware, quindi, una volta configurate, le uscite operano senza intervento del software, il che si adatta a compiti di controllo che richiedono un duty cycle e una frequenza stabili.Ogni canale PWM offre una frequenza da 10 Hz a 500 kHz (non continua) con un duty cycle da 0,1 a 99,9 %. I canali possono essere avviati singolarmente o insieme, ed è disponibile la modalità burst per il funzionamento in standby. I canali di ingresso digitale possono essere usati come semplici ingressi oppure come sorgente di trigger hardware per le uscite PWM.Le uscite PWM sono di tipo TTL, configurate a source, con un carico dichiarato di 1 mA a +5 VDC, pertanto i circuiti a valle devono essere verificati rispetto a questi valori nominali. Gli ingressi digitali sono dimensionati per un livello ON da +5 a +30 VDC e assicurano un isolamento interno al modulo di 3750 Vrms.Uscite PWM generate via hardware, senza intervento del softwareModalità di avvio PWM via software e via hardwareUscita PWM singola o sincrona su tutti i canaliModalità burst per il funzionamento in standbyApplicazioniControllo della posizione o della velocità di motoriRegolazione della luminosità di lampadeControllo della velocità di ventilatori

L'I-87082W-G CR è un modulo di ingresso per contatore e frequenza a due canali, pensato per i tecnici che necessitano di conteggio impulsi ad alta velocità o di misura della frequenza all'interno di un sistema I/O PAC I-8K/I-87K. Ogni canale può essere configurato per il funzionamento a contatore o a frequenza, con conteggi a 32 bit e ingressi fino a 100 kHz.Ogni ingresso può essere scelto come isolato o non isolato, in funzione della sorgente del segnale. Gli ingressi isolati garantiscono un isolamento di 3750 Vrms e accettano livelli ON da +3,5 VDC a +30 VDC. Gli ingressi non isolati utilizzano una soglia programmabile compresa tra 0 e +5 VDC. Un filtro digitale programmabile e un filtro passa-basso contribuiscono a eliminare i disturbi con larghezze d'impulso inferiori alla minima durata alta o bassa.Due uscite open-collector di tipo sink forniscono la segnalazione di allarme programmabile, e il modulo include una porta RS-485 che utilizza il protocollo DCON. Un doppio watchdog, con un watchdog di modulo da 1,6 secondi e un watchdog di comunicazione programmabile, aggiunge supervisione per installazioni non presidiate.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di collaudo
