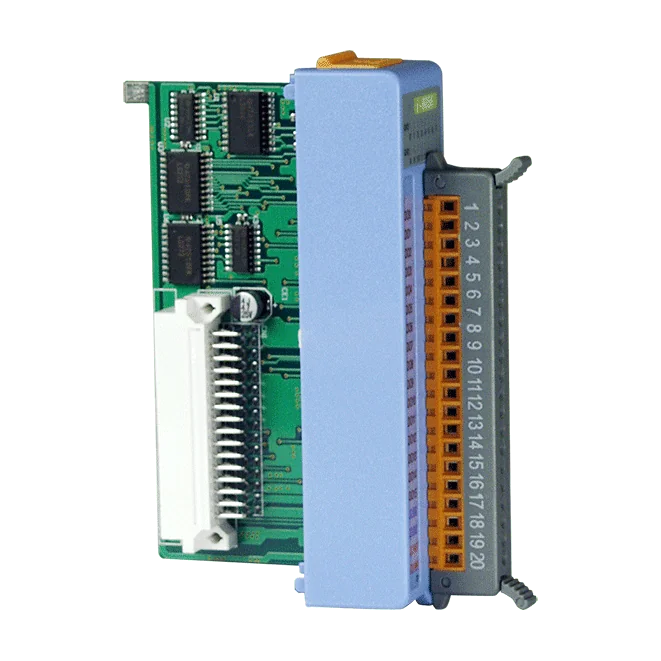

I-8056 16 canali Modulo uscite digitali tipo sink, non isolato, copertura blu

Il I-8056-G CR è un modulo di uscite digitali a 16 canali della serie low-profile I-8K/I-87K, adatto alla commutazione di carichi da 5~30 VDC da un PAC o da un sistema I/O remoto. Ogni canale è un'uscita open collector di tipo sink (NPN) con portata nominale di 100 mA, quindi il modulo collega il carico a massa quando un canale è attivo.Gli ingegneri che scelgono la variante con copertura grigia troveranno le stesse 16 uscite non isolate, con un LED per ogni canale di uscita più uno per l'alimentazione e la comunicazione, in modo da poter verificare direttamente sul modulo lo stato dei canali durante la messa in servizio e la ricerca guasti. I canali DO sono dotati di serie di protezione ESD da 4 kV (IEC 61000-4-2, a contatto, su ogni morsetto).Il modulo assorbe al massimo 0,9 W ed è specificato per una temperatura di esercizio da -25 a +75 °C, con un intervallo di immagazzinaggio da -40 a +85 °C. Il suo ingombro compatto di 31 x 116 x 88 mm (L x P x A) lo rende pratico per quadri di controllo ad alta densità.ApplicazioniCommutazione di carichi da 5~30 VDC da sistemi PAC o I/O remotiQuadri di controllo con la serie low-profile I-8K/I-87K

L'I-8056W-G CR è un modulo di uscita digitale a 16 canali della serie high profile I-8K/I-87K di moduli I/O per PAC. Le sue uscite sono canali open-collector non isolati, cablati come tipo sink (NPN), con una tensione di carico da +5 VDC a +30 VDC e 100 mA per canale.Ogni canale di uscita dispone di un proprio indicatore LED, così lo stato dei canali può essere verificato a colpo d'occhio durante la messa in servizio e la ricerca guasti. Un LED separato per alimentazione e comunicazione completa la segnalazione di stato, e ogni morsetto è protetto di serie da scariche ESD fino a ±4 kV a contatto.Il modulo è indicato per gli ingegneri che necessitano di un numero compatto di punti DO non isolati per commutare carichi in CC in un sistema PAC o di I/O remoti. Il suo consumo massimo di potenza è di 0,9 W e è specificato per il funzionamento da -25 a +75 °C.ApplicazioniCommutazione di carichi in CC di tipo sink da 5 a 30 VDC da un sistema PAC o di I/O remotiEspansione delle uscite digitali in rack I/O high profile I-8K/I-87K

Il I-8050W-G CR offre 16 canali digitali universali, ciascuno dei quali può essere programmato come ingresso digitale o uscita digitale. Questo lo rende una scelta flessibile quando la composizione degli I/O può variare o non è fissata in fase di progettazione.Ogni canale è isolato otticamente tramite fotoaccoppiatore. Gli ingressi sono di tipo sink con livello ON da +10 ~ +30 VDC, mentre le uscite sono driver sink open-collector isolati, con carico nominale da +5 ~ +30 VDC e 100 mA per canale, dotati di protezione da cortocircuito. Per le uscite è possibile configurare il valore all'accensione e il valore di sicurezza.16 canali, ciascuno programmabile come ingresso o uscitaIsolamento intramodulo di 3750 VDC di serieProtezione ESD ±4 kV su ogni morsettoCertificazioni CE, FCC, RoHS e WEEEApplicazioniInterfacciamento di interruttori e sensori di campo di tipo sink con un controlloreCommutazione di carichi fino a 100 mA per canale con uscite open-collector in quadri di controllo industriali

L'I-8051 CR è un modulo di ingresso digitale a 16 canali per la lettura di contatti a secco su lunghe tratte di cavo. Ogni canale viene letto collegandolo a GND (ON) o lasciandolo aperto (OFF), per cui è adatto al monitoraggio semplice di interruttori, relè e pulsanti nel cablaggio di quadri e macchine.Tutti i 16 canali sono non isolati e ogni morsetto dispone di protezione ESD a contatto di ±4 kV secondo IEC 61000-4-2. Un LED di stato per ogni ingresso, oltre a uno per l'alimentazione e uno per la comunicazione, consente di verificare in modo semplice il cablaggio di campo e lo stato dei canali durante la messa in servizio e la ricerca guasti.Questa variante è la versione con copertura blu. L'I-8051-G è indicato come modello simile nella stessa serie.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
