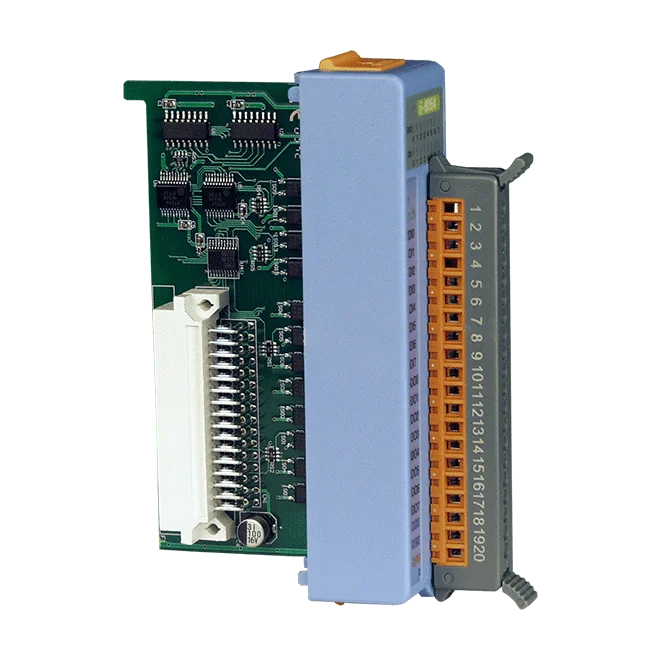

I-8054 Modulo I/O digitale isolato, 8 canali DI e 8 canali DO tipo sink

Il I-8054-G CR è un modulo I/O digitale con copertura grigia che combina in un'unità a basso profilo otto ingressi digitali isolati e otto uscite digitali isolate. È indicato per ingegneri che necessitano di rilevamento e commutazione discreti in un ingombro compatto per I/O PAC, con lo stato di ogni canale visibile a colpo d'occhio.Gli ingressi accettano segnali da contatto a umido in cablaggio sia sink sia source, con livello ON da +3,5 ~ +30 VDC. Le uscite sono canali open collector isolati di tipo sink, con tensione di carico nominale da +5 VDC ~ +50 VDC e 700 mA per canale, con protezione da sovraccarico su ogni canale. Sedici LED indicano lo stato di alimentazione e di comunicazione, insieme ai canali I/O.La robustezza elettrica è integrata, con isolamento di 3750 VDC tra il modulo e il cablaggio di campo e protezione ESD a contatto di ±4 kV su ogni morsetto. Il modulo è dimensionato per un intervallo operativo di -25 ~ +75 °C e assorbe al massimo 0,55 W.ApplicazioniBuilding AutomationFactory AutomationMachine AutomationManutenzione remotaDiagnostica remotaApparecchiature di test

L'I-8054W-G offre otto canali di ingresso digitale isolati e otto canali di uscita digitale isolati in un unico modulo. Le uscite sono stadi open-collector di tipo sink (NPN) con portata di 700 mA per canale, tensione di carico da +5 a +50 VDC, e includono protezione da sovraccarico e cortocircuito. È indicato per i progettisti che devono commutare carichi di campo da un modulo I/O compatto all'interno della gamma I/O per PAC I-8K/I-87K (High Profile).Ogni canale I/O è monitorato da un proprio LED, per un totale di 16 indicatori I/O oltre a un indicatore di alimentazione e comunicazione. È possibile configurare i valori di accensione e i valori di sicurezza delle uscite, utili per definire il comportamento del modulo all'avvio del sistema o in caso di perdita della comunicazione. Di serie sono previsti un isolamento interno al modulo di 3750 VDC e una protezione ESD di 4 kV su ogni morsetto.Tipici casi d'uso includono automazione degli edifici, automazione di fabbrica e di macchina, apparecchiature di test, manutenzione e diagnosi remote. Il modulo è conforme RoHS e reca le marcature CE, UKCA, FCC e WEEE.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchinaManutenzione remotaDiagnosi remotaApparecchiature di test

Il I-8050W-G CR offre 16 canali digitali universali, ciascuno dei quali può essere programmato come ingresso digitale o uscita digitale. Questo lo rende una scelta flessibile quando la composizione degli I/O può variare o non è fissata in fase di progettazione.Ogni canale è isolato otticamente tramite fotoaccoppiatore. Gli ingressi sono di tipo sink con livello ON da +10 ~ +30 VDC, mentre le uscite sono driver sink open-collector isolati, con carico nominale da +5 ~ +30 VDC e 100 mA per canale, dotati di protezione da cortocircuito. Per le uscite è possibile configurare il valore all'accensione e il valore di sicurezza.16 canali, ciascuno programmabile come ingresso o uscitaIsolamento intramodulo di 3750 VDC di serieProtezione ESD ±4 kV su ogni morsettoCertificazioni CE, FCC, RoHS e WEEEApplicazioniInterfacciamento di interruttori e sensori di campo di tipo sink con un controlloreCommutazione di carichi fino a 100 mA per canale con uscite open-collector in quadri di controllo industriali

L'I-8051 CR è un modulo di ingresso digitale a 16 canali per la lettura di contatti a secco su lunghe tratte di cavo. Ogni canale viene letto collegandolo a GND (ON) o lasciandolo aperto (OFF), per cui è adatto al monitoraggio semplice di interruttori, relè e pulsanti nel cablaggio di quadri e macchine.Tutti i 16 canali sono non isolati e ogni morsetto dispone di protezione ESD a contatto di ±4 kV secondo IEC 61000-4-2. Un LED di stato per ogni ingresso, oltre a uno per l'alimentazione e uno per la comunicazione, consente di verificare in modo semplice il cablaggio di campo e lo stato dei canali durante la messa in servizio e la ricerca guasti.Questa variante è la versione con copertura blu. L'I-8051-G è indicato come modello simile nella stessa serie.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
