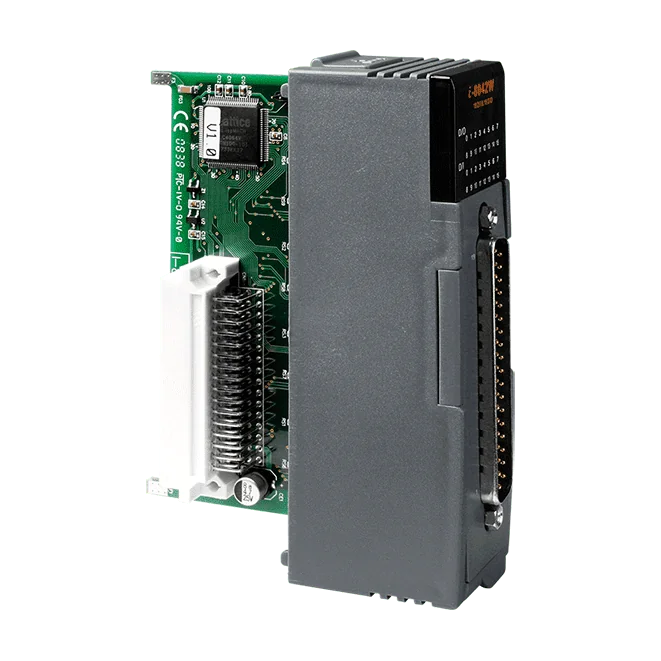

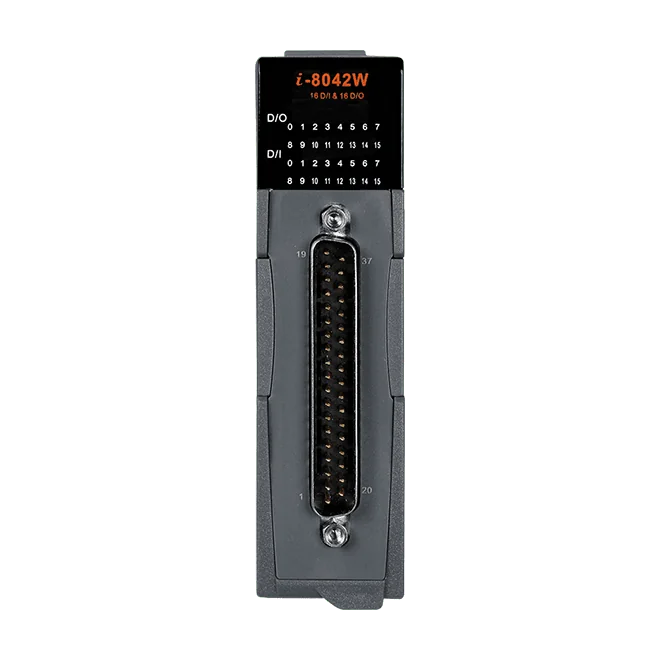

I-8042W-G Modulo I/O digitale isolato, 16 canali DI wet e 16 canali DO sink
Modulo a 16 canali di ingresso digitale wet-contact isolato e 16 canali di uscita digitale isolata di tipo sink per la serie I-8K/I-87K High Profile, con isolamento intra-modulo 3750 VDC.
- 16 ingressi digitali isolati (wet contact) con cablaggio sink o source selezionabile tramite collegamento
- 16 uscite digitali isolate open-collector di tipo sink (NPN), con protezione da cortocircuito
- Isolamento intra-modulo 3750 VDC e protezione ESD ±4 kV su ogni morsetto di serie
- Opzioni di valore all'accensione e di valore di sicurezza per le uscite
- 32 LED indicatori: un LED di alimentazione e comunicazione più 32 LED di stato I/O
- Include connettore femmina DB37 CA-4002F con copertura in plastica
180,00 € per pezzo
| 1-9 pz | 180,00 € | |
|---|---|---|
| 10-30 pz | 171,00 € | −5 % |
| 31+ pz | 162,00 € | −10 % |
Info sui prodotti "I-8042W-G Modulo I/O digitale isolato, 16 canali DI wet e 16 canali DO sink"
L'I-8042W-G CR è un modulo a 16 canali di ingresso digitale isolato e 16 canali di uscita digitale isolata per applicazioni di automazione e controllo. Ogni canale di ingresso e uscita è isolato mediante fotoaccoppiatore.
Ogni ingresso può essere cablato per funzionamento sink o source, offrendo flessibilità nell'abbinamento ai dispositivi di campo. Le uscite sono open-collector isolate di tipo sink (NPN), con protezione da cortocircuito. Per le uscite si possono configurare il valore all'accensione e i valori di sicurezza, mentre 32 LED indicano lo stato dei canali.
Questo codice d'ordine include il connettore femmina DB37 CA-4002F con copertura in plastica. È adatto alle applicazioni elencate di seguito.
Applicazioni
- Automazione industriale
- Macchine industriali
- Automazione degli edifici
- Alimentare e bevande
- Fabbricazione di semiconduttori
- Sistemi di controllo
| Ingressi digitali: | 16 |
|---|---|
| Interfaccia: | DB37 |
| Isolamento: | 3750 VDC |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo I/O digitale |
| Uscite digitali: | 16 |
Specifiche tecniche
| Isolamento | |
|---|---|
| Isolamento intra-modulo | 3750 VDC |
| Protezione EMS | |
| ESD (IEC 61000-4-2) | ± 4 kV a contatto per ogni terminale |
| Indicatori LED | |
| Stato | 1 x Alimentazione e comunicazione 32 x I/O |
| Ingresso digitale | |
| Canali | 16 |
| Tipo | Contatto bagnato |
| Sink/Source (NPN/PNP) | Sink/Source |
| Livello di tensione ON | +10 ~ +30 VDC |
| Livello di tensione OFF | +4 VDC max. |
| Impedenza di ingresso | 3 kΩ, 0.33W |
| Uscita digitale | |
| Canali | 16 |
| Tipo | Open collector isolato |
| Sink/Source (NPN/PNP) | Sink |
| Tensione di carico | +5 ~ +30 VDC |
| Corrente di carico | 100 mA/canale |
| Protezione da sovraccarico | 1.1 A |
| Alimentazione | |
| Consumo | 1.5 W Max. |
| Meccanico | |
| Dimensioni (mm) | 30 x 85 x 114 (W x L x H) |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -40 ~ +85 °C |
| Umidità | 10 ~ 90 % UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
