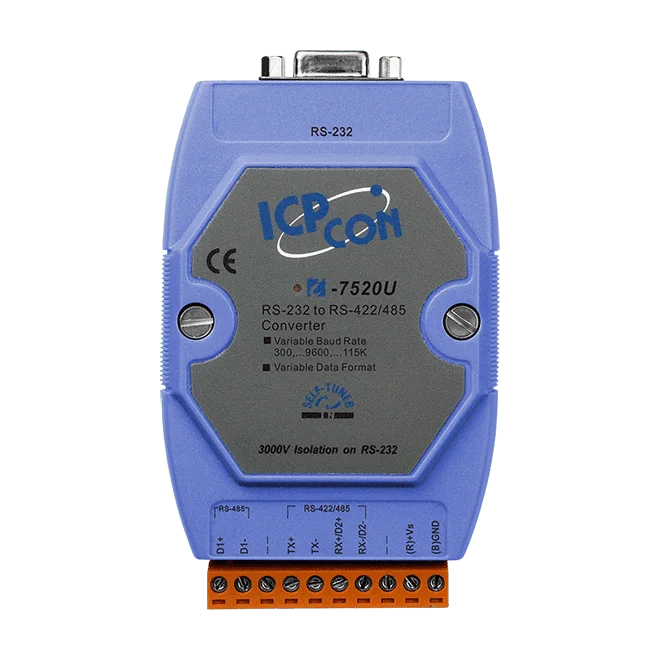

I-7520U-G Convertitore Isolato RS-232 a RS-485

Il I-7520U4-G CR riceve un ingresso master RS-232 e ne inoltra i dati simultaneamente a quattro uscite RS-485 indipendenti, consentendo a un unico master seriale di raggiungere più dispositivi RS-485 in una topologia a stella. Ogni canale di uscita dispone di un proprio driver e l'hub commuta automaticamente la direzione.La velocità di trasmissione si imposta tramite il commutatore rotativo, con possibilità di scelta tra la modalità Self-Tuner, che supporta più velocità di trasmissione e formati dati, e la modalità a velocità fissa, più adatta a linee lunghe o soggette a perdite e ambienti elettricamente rumorosi. Una funzione di protezione dal cortocircuito disattiva un canale RS-485 guasto, in modo che i restanti dispositivi continuino a comunicare.Ogni canale include una resistenza di terminazione da 120Ω selezionabile tramite jumper e disabilitata di default, utile dove le riflessioni del segnale devono essere controllate. I LED di alimentazione e comunicazione facilitano la diagnostica, e l'unità in contenitore plastico per guida DIN funziona con alimentazione da +10 VDC a +30 VDC su un intervallo di temperatura operativa da -25 ~ +75 °C.ApplicazioniDistribuzione di dati seriali da un master RS-232 a più dispositivi slave RS-485Reti RS-485 su linee lunghe o in ambienti elettricamente rumorosiQuadri per comunicazione seriale industriale con installazione su guida DIN

L'I-7520 CR converte una porta seriale RS-232 standard in un'uscita RS-485 isolata, in modo che le porte seriali di PC e controllori industriali esistenti possano pilotare reti RS-485 senza modifiche all'hardware o al software dell'host. L'RS-485 è più adatto dell'RS-232 a tratte di cavo più lunghe e alle reti multi-drop.Scelta del lato isolato: l'I-7520 CR isola il lato RS-232 con 3000 VDC, proteggendo i dispositivi collegati a quel lato. Se sul lato RS-485 sono collegate le apparecchiature più costose, la variante con isolamento RS-485 (I-7520R) è la soluzione più adatta. La copertura blu identifica questa versione con isolamento RS-232; l'I-7520-G CR con copertura grigia ha le stesse specifiche.L'unità dispone di una funzione automatica di controllo della direzione RS-485 e di protezione ESD sulle linee dati, funziona con un'alimentazione da +10 VDC a +30 VDC e si monta su guida DIN. È dimensionata per una temperatura operativa di -25 ~ +75 °C.ApplicazioniEstensione di collegamenti seriali RS-232 in sistemi di comunicazione RS-485 a lunga distanzaReti seriali industriali basate su hardware PC standardProtezione delle apparecchiature lato RS-232 dal rumore elettrico tramite isolamento

I-7520A CR converte una porta seriale RS-232, come quella presente su un PC industriale standard, in un'uscita differenziale RS-422/485 per collegamenti seriali a maggiore distanza. Il lato RS-232 è isolato galvanicamente con 3000 VDC, così i dispositivi su quel lato sono protetti da disturbi e guasti presenti sulla rete RS-422/485.Il controllo automatico della direzione RS-485 permette al modulo di gestire la commutazione tra trasmissione e ricezione senza cablaggi aggiuntivi né modifiche al software. La protezione ESD sulla linea dati RS-232/422/485 aumenta la robustezza in installazioni elettricamente gravose, e l'unità supporta velocità di trasmissione da 300 a 115200 bps.La variante A con copertura blu è adatta alle applicazioni in cui i dispositivi RS-232 sono il lato più costoso o sensibile, poiché l'isolamento si trova su quel lato. L'alloggiamento in plastica per guida DIN misura 72 x 35 x 118 mm ed è previsto per il funzionamento da -25 a +75 °C.ApplicazioniEstensione della comunicazione seriale RS-232 da hardware PC su distanze maggioriCollegamento di apparecchiature master RS-232 a dispositivi slave RS-422/485Reti di comunicazione seriale industriali che richiedono l'isolamento del lato RS-232

I-7520AR converte una porta seriale RS-232 standard in un'uscita RS-422/485 isolata, consentendo a un PC o ad altro host RS-232 di comunicare su linee differenziali più lunghe e più resistenti ai disturbi, senza modificare l'hardware o il software dell'host.Il lato RS-422/485 è isolato galvanicamente con 3000 VDC, quindi i dispositivi collegati a tale lato sono protetti da disturbi e guasti. Scegliere questa variante quando il lato RS-422/485 alimenta apparecchiature più costose o più sensibili; il lato RS-232 non è isolato.Il controllo automatico della direzione RS-485 e la protezione ESD sulle linee dati aiutano il convertitore a gestire il cablaggio delle installazioni reali. L'alimentazione è da +10 VDC a +30 VDC con assorbimento di 1,2 W, e l'involucro in plastica per guida DIN è certificato per il funzionamento da -25 ~ +75 °C. Questa è la versione con copertura blu; una variante con copertura grigia (-G) è elencata separatamente.ApplicazioniEstensione di collegamenti seriali RS-232 da hardware PC standard verso reti RS-422/485 più lungheCollegamento di apparecchiature host RS-232 a dispositivi RS-422/485 con isolamento del lato campoSistemi di comunicazione seriale industriali che richiedono protezione dai disturbi sul lato RS-422/485
