I-7188XBD-CAN-G CAN Controller PAC con porte seriali e 1 DI/1 DO
Controller di automazione programmabile con porta CAN 2.0A/2.0B, due porte seriali COM, un ingresso digitale e un'uscita open collector, con sistema operativo integrato MiniOS7.
- Conforme CAN 2.0A e 2.0B (ISO-11898-2), programmabile fino a 1 Mbps
- Fotoisolamento 2500 Vrms sul canale CAN e isolamento DC-DC 1000 VDC
- CPU 80188 a 40 MHz con 512 KB di SRAM e 512 KB di Flash
- MiniOS7 integrato, programmabile in C/C++
- Un canale di ingresso digitale e un canale di uscita open collector
- Due porte COM: RS-485/RS-232 e RS-485 con autotuner integrato
368,00 € per pezzo
| 1-9 pz | 368,00 € | |
|---|---|---|
| 10-30 pz | 349,00 € | −5 % |
| 31+ pz | 331,00 € | −10 % |
Info sui prodotti "I-7188XBD-CAN-G CAN Controller PAC con porte seriali e 1 DI/1 DO"
I-7188XBD-CAN-G CR è un controller di automazione programmabile che collega un bus CAN a dispositivi seriali e a semplici I/O digitali. È basato su un processore 80188 a 40 MHz con 512 KB di SRAM e 512 KB di Flash, ed esegue il sistema operativo integrato MiniOS7, quindi il codice applicativo può essere scritto in C o C++.
La porta CAN è conforme a ISO-11898-2 e CAN 2.0A/2.0B, con velocità di trasferimento programmabile fino a 1 Mbps e resistenza di terminazione da 120 Ω selezionabile tramite jumper. È optoisolata a 2500 Vrms. Due porte COM (una porta RS-485/RS-232 condivisa e una porta RS-485 con autotuner integrato) consentono di collegare apparecchiature seriali eterogenee accanto alla rete CAN.
Un singolo ingresso digitale e una singola uscita open collector forniscono I/O digitali di base, mentre il display LED a 7 segmenti, tre LED di stato programmabili, l'orologio in tempo reale, la NVRAM e la EEPROM supportano l'indicazione locale dello stato e la conservazione dei dati. L'unità è montata su guida DIN, alimentata da +10 VDC a +30 VDC e progettata per funzionare da -25 a +75 °C.
Applicazioni
- Controllo e monitoraggio del bus CAN
- Integrazione di dispositivi di comunicazione CAN e seriale eterogenei
- Ingresso e uscita di comandi digitali semplici
- Applicazioni di automazione basate su CAN diversificate
| Alloggiamento: | Plastica |
|---|---|
| Ingressi digitali: | 1 |
| Ingresso di alimentazione: | +10 VDC ~ +30 VDC |
| Interfaccia: | CAN, RS-232, RS-485 |
| Isolamento: | 2500 Vrms |
| Montaggio: | Guida DIN |
| Porte: | 3 |
| Protocollo: | CAN 2.0A/2.0B |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | PAC |
| Uscite digitali: | 1 |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | 80188, 40 MHz o compatibile |
| Numero di serie hardware a 64 bit | Sì, per la protezione da copia del software |
| EEPROM | 2048 Byte (8 blocchi, ognuno da 256 byte); Conservazione dati > 100 anni; 1.000.000 cicli di cancellazione/scrittura |
| Flash | 512 KB; l'unità di cancellazione è un settore (64 KB); 100.000 cicli di cancellazione/scrittura |
| NVRAM | 31 byte (backup a batteria, dati validi fino a 10 anni) |
| SRAM | 512 KB |
| Orologio in tempo reale | Sì |
| Timer watchdog | CPU integrata |
| Indicatori LED | |
| Stato | 3 x programmabili |
| Porte COM | |
| Porte | 1 x RS-485/RS-232 (non utilizzabili contemporaneamente, morsettiera a vite) 1 x RS-485 (Self-Tuner interno, morsettiera a vite) |
| Velocità di trasmissione | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| CAN | |
| Controllore | NXP SJA1000T con clock a 16 MHz |
| Porte | 1 |
| Specifica | ISO-11898-2, CAN 2.0A e CAN 2.0B |
| Velocità di trasmissione | 10 k ~ 1 M bps |
| Isolamento | 1000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | Jumper per resistenza di terminazione da 120 Ω |
| Alimentazione | |
| Campo di ingresso | +10 VDC ~ +30 VDC |
| Consumo | 3 W |
| Meccanico | |
| Involucro | Plastica |
| Dimensioni (mm) | 72 x 122 x 33 (W x L x H) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
Login
Accessori
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.eu/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C Cavo CAN a 3 fili da DB9 femmina [Pin2, Pin3 e Pin7], 1 m")
Cavo CAN a 3 fili da DB9 femmina [Pin2, Pin3 e Pin7], 1 m.
CD-002 è un nucleo in ferrite apribile per la soppressione delle interferenze elettromagnetiche e a radiofrequenza su cavi rotondi. Il suo involucro in plastica con cerniera si chiude attorno al cavo e mantiene il ferrite saldamente in posizione, così può essere installato senza dover ricreare le terminazioni del cavo.Il nucleo è destinato al rumore a bassa frequenza generato da centraline motore, inverter e motori. Può essere installato su apparecchiature già in esercizio o aggiunto in fase di post-assemblaggio sui cavi dati e di alimentazione dei dispositivi elettronici, il che lo rende adatto in ambienti in cui EMI o RFI compromettono l'integrità del segnale.Ogni confezione contiene 10 nuclei, forniti in colore bianco e con temperatura di esercizio nominale compresa tra -40 °C e 75 °C. Il diametro massimo del cavo è Ø13 mm.ApplicazioniSoppressione del rumore a bassa frequenza dalle centraline motoreRiduzione del rumore da inverter e motoriRiduzione di EMI e RFI sui cavi dati delle apparecchiature elettronicheRiduzione di EMI e RFI sui cavi di alimentazione delle apparecchiature elettronicheRetrofit di installazioni esistenti
CNT-CAN CR è un connettore per bus CAN che permette di collegare rapidamente un nodo CAN alla linea di bus. La sua tecnologia a innesto rapido elimina la necessità di spellare i conduttori del bus, semplificando l'installazione.Il connettore ha un alloggiamento in plastica con una resistenza di terminazione integrata, selezionabile tramite un interruttore incorporato. Dispone di due ingressi cavo e di un connettore femmina D-Sub a 9 pin con uscita cavo a 90°, ed è disponibile con interfaccia di programmazione.È adatto a ingegneri che devono aggiungere un dispositivo CAN a una linea di bus CAN esistente con un minimo lavoro di cablaggio e una scelta chiara della terminazione del bus.ApplicazioniCollegamento di un nodo CAN a una linea di bus CANAggiunta di dispositivi CAN a una rete bus CAN esistente
Connettore M12 a 5 poli codifica A, a innesto con assemblaggio (femmina).
Prodotti simili

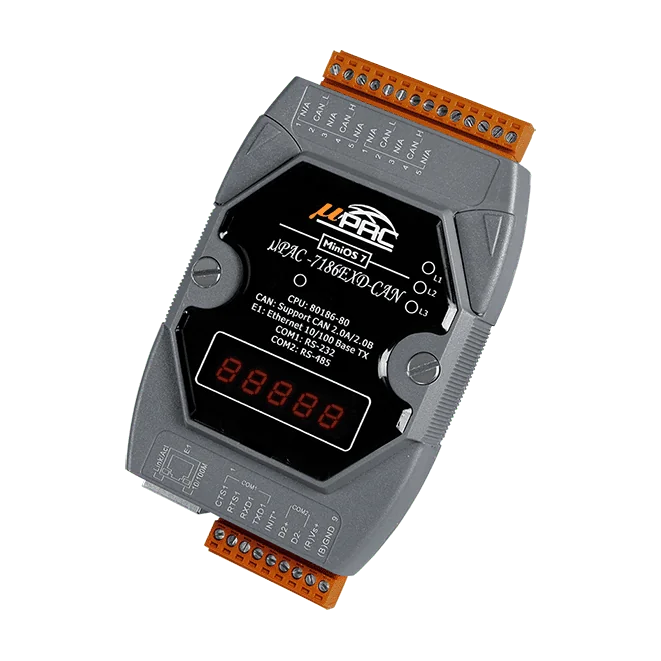

Il uPAC-7186EXD-CAN-G CR è un controllore di automazione programmabile basato su processore 80186, con porta CAN 2.0A/2.0B, controller Ethernet 10/100Base-TX e porte seriali RS-232 e RS-485. È indicato per ingegneri che necessitano di un controllore in grado di trasferire comandi tra una rete CAN e altri dispositivi su collegamenti Ethernet o seriali.I programmi applicativi possono essere scritti in C/C++ ed eseguiti sul sistema operativo integrato MiniOS7. L'unità dispone di 512 KB di SRAM e 512 KB di Flash, oltre a EEPROM, NVRAM e un orologio in tempo reale per la memorizzazione delle impostazioni e la gestione dell'orario. Tre LED di stato programmabili e un display a 7 segmenti forniscono un riscontro locale durante il funzionamento.Questa variante non dispone di canali I/O digitali o analogici, quindi è adatta a progetti orientati alla comunicazione, in cui le interfacce CAN, seriali ed Ethernet gestiscono il carico di lavoro. Il canale CAN include una resistenza di terminazione da 120Ω selezionabile tramite jumper, e l'unità si monta su guida DIN in un involucro in plastica.ApplicazioniTrasferimento di comandi tra reti CAN e dispositivi di comunicazione Ethernet o serialiControllo e monitoraggio in diversi settori industrialiSoluzioni di comunicazione CAN economiche
