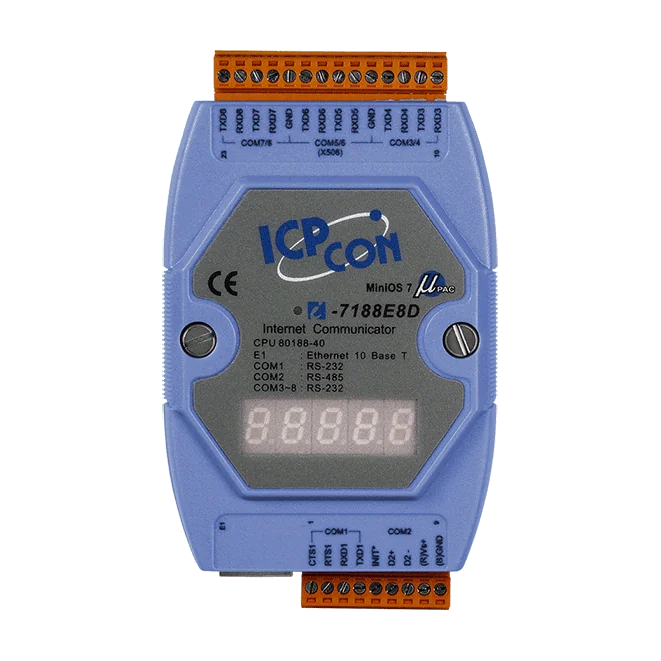

I-7188E8D Convertitore programmabile da Ethernet a seriale, 7x RS-232 / 1x RS-485
Server di dispositivi programmabile che porta su Ethernet sette porte RS-232 e una porta RS-485, con accesso tramite COM virtuale o TCP raw e runtime MiniOS7 integrato.
- Otto porte seriali in totale: sette RS-232 e una RS-485
- Funzionamento a COM virtuale tramite driver VxComm, o connessione TCP raw
- Programmabile con la struttura MiniOS7 e Xserver integrata
- Watchdog timer per l'impiego in ambienti gravosi
- Connettore a morsetto rimovibile per il cablaggio industriale
- Velocità seriali fino a 115200 bps, con parità pari, dispari o assente e 7 od 8 bit di dati
434,00 € per pezzo
| 1-9 pz | 434,00 € | |
|---|---|---|
| 10-30 pz | 412,00 € | −5 % |
| 31+ pz | 391,00 € | −10 % |
Info sui prodotti "I-7188E8D Convertitore programmabile da Ethernet a seriale, 7x RS-232 / 1x RS-485"
I-7188E8D è un server di dispositivi Ethernet programmabile per collegare otto dispositivi seriali alla rete: sette porte RS-232 e una porta RS-485. Appartiene alla famiglia di server di dispositivi I-7188EN ed è adatto agli ingegneri che necessitano di rendere raggiungibili via TCP/IP apparecchiature seriali esistenti senza riprogettare il dispositivo.
I dati seriali possono essere trasmessi tramite porte COM virtuali, utilizzando il driver VxComm sui sistemi Windows a 32 bit e a 64 bit supportati, oppure tramite una connessione TCP raw per software host personalizzato. La struttura di programmazione integrata MiniOS7 e Xserver consente di adattare l'unità alle singole applicazioni Ethernet.
L'unità dispone di un morsetto a vite rimovibile per il cablaggio, un watchdog timer, un LED di stato e una protezione contro l'inversione di polarità sull'alimentazione non stabilizzata da +10 VDC a +30 VDC. È alloggiata in un contenitore compatto di dimensioni 123 mm x 72 mm x 33 mm, con un intervallo di funzionamento da -25 °C a +75 °C.
Applicazioni
- Automazione di fabbrica
- Automazione degli edifici
- Domotica
| Ingresso di alimentazione: | +10 ~ +30 VDC |
|---|---|
| Interfaccia: | Ethernet, RS-232, RS-485 |
| Porte: | 8 |
| Protocollo: | COM virtuale, TCP raw |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Device server seriale |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | 80188, 40MHz o compatibile |
| EEPROM | 2K Byte |
| Flash | 512K byte |
| SRAM | 384 KB |
| Timer watchdog | Sì |
| Indicatori LED | |
| Stato | Sì |
| Ethernet | |
| Porte | Controller Ethernet 10BASE-T compatibile NE2000 |
| Porte COM | |
| Porte | 1 x RS-232 (TXD, RXD, RTS, CTS, GND) 1 x RS-485 (Data+, Data-) 6 x RS-232 (TXD, RXD, GND) |
| Velocità di trasmissione | 115200 bps max. |
| Parità | Pari, dispari, nessuno |
| Bit di dati | 7, 8 |
| Bit di stop | 1 |
| Alimentazione | |
| Protezione da inversione di polarità | Sì |
| Campo di ingresso | +10 VDC ~ +30 VDC (non regolato) |
| Consumo | 3W |
| Meccanico | |
| Dimensioni (mm) | 123 mm x 72 mm x 33 mm |
| Ambiente | |
| Temperatura di esercizio | -25 °C ~ +75 °C |
| Temperatura di stoccaggio | -40 °C ~ +80 °C |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
