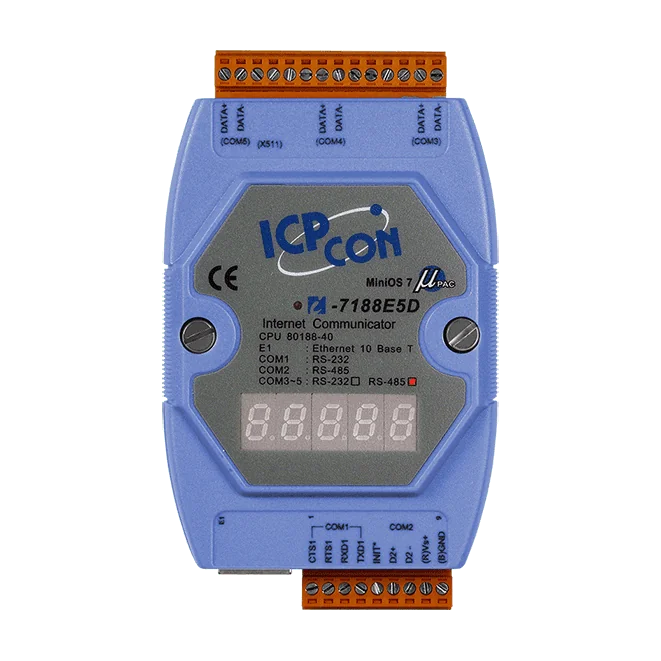

I-7188E5D-485 Convertitore programmabile da Ethernet a seriale a 5 porte, RS-232/485
Device server programmabile da Ethernet a seriale con 1x RS-232 e 4x RS-485 e display LED, per collegare dispositivi seriali alle reti Ethernet.
- Una porta seriale RS-232 e quattro porte RS-485, con dati seriali trasferiti su Ethernet
- Trasmissione dati tramite Virtual COM (driver VxComm) o TCP raw
- MiniOS7 integrato con struttura di programmazione Xserver per applicazioni Ethernet personalizzate
- Timer watchdog per l'impiego in ambienti gravosi
- Morsettiera rimovibile integrata per il cablaggio industriale
- Impostazioni seriali: fino a 115200 bps, parità pari/dispari/nessuna, 7 o 8 bit dati, 1 bit di stop
403,00 € per pezzo
| 1-9 pz | 403,00 € | |
|---|---|---|
| 10-30 pz | 383,00 € | −5 % |
| 31+ pz | 363,00 € | −10 % |
Info sui prodotti "I-7188E5D-485 Convertitore programmabile da Ethernet a seriale a 5 porte, RS-232/485"
Il I-7188E5D-485 è un device server programmabile che porta su una rete Ethernet una porta seriale RS-232 e quattro porte seriali RS-485. È indicato per gli ingegneri che devono collegare in rete strumenti, controllori o dispositivi di campo seriali già esistenti, senza riprogettare le apparecchiature a cui sono collegati.
I dati seriali possono essere trasmessi tramite una connessione Virtual COM, utilizzando il driver VxComm sui sistemi Windows supportati, oppure tramite una connessione TCP raw. Il MiniOS7 integrato esegue la struttura di programmazione Xserver, pertanto la logica Ethernet personalizzata può essere sviluppata direttamente sull'unità. È incluso un timer watchdog per il funzionamento senza presidio in ambienti gravosi.
La morsettiera rimovibile integrata semplifica il cablaggio negli impianti industriali. L'unità è certificata per il funzionamento da -25 °C a +75 °C, accetta un ingresso non stabilizzato da +10 VDC a +30 VDC con protezione dall'inversione di polarità e riporta le marcature CE, UKCA, FCC, RoHS e WEEE.
Applicazioni
- Automazione di fabbrica
- Building automation
- Domotica
| Ingresso di alimentazione: | +10 VDC ~ +30 VDC |
|---|---|
| Interfaccia: | Ethernet, RS-232, RS-485 |
| Porte: | 5 seriali (1x RS-232, 4x RS-485) |
| Protocollo: | COM virtuale, TCP raw |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Convertitore da seriale a Ethernet |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | 80188, 40MHz o compatibile |
| EEPROM | 2K Byte |
| Flash | 512K byte |
| SRAM | 384 KB |
| Timer watchdog | Sì |
| Indicatori LED | |
| Stato | Sì |
| Ethernet | |
| Porte | Controller Ethernet 10BASE-T compatibile NE2000 |
| Porte COM | |
| Porte | 1 x RS-232 (TXD, RXD, RTS, CTS, GND) 4 x RS-485 (Data+, Data-) |
| Velocità di trasmissione | 115200 bps max. |
| Parità | Pari, dispari, nessuno |
| Bit di dati | 7, 8 |
| Bit di stop | 1 |
| Alimentazione | |
| Protezione da inversione di polarità | Sì |
| Campo di ingresso | +10 VDC ~ +30 VDC (non regolato) |
| Consumo | 3W |
| Meccanico | |
| Dimensioni (mm) | 123 mm x 72 mm x 33 mm |
| Ambiente | |
| Temperatura di esercizio | -25 °C~ +75 °C |
| Temperatura di stoccaggio | -40 °C ~ +80 °C |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
