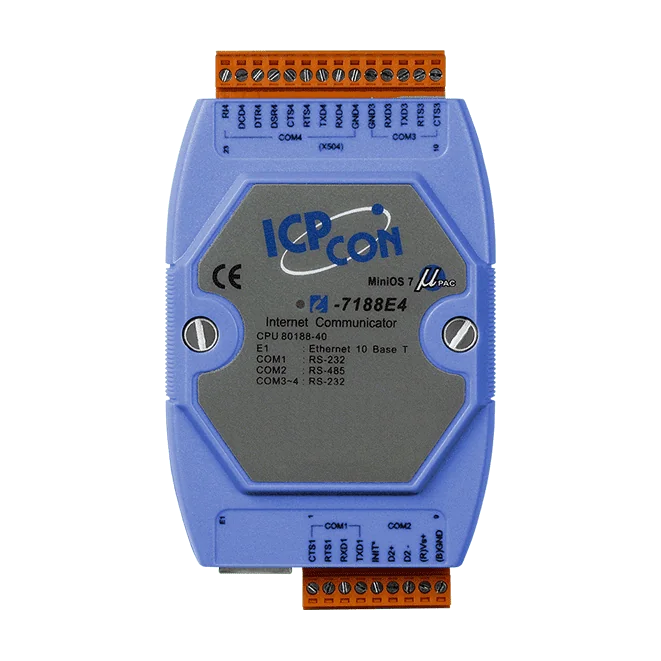

I-7188E4 Convertitore programmabile da Ethernet a seriale, 3x RS-232 + 1x RS-485
Convertitore programmabile da Ethernet a seriale che collega alla rete tre dispositivi RS-232 e un dispositivo RS-485 tramite COM virtuale o TCP raw. Alimentazione da +10 a +30 VDC.
- Tre porte RS-232 e una porta RS-485, collegate a Ethernet
- Funzionamento con COM virtuale tramite driver VxComm per Windows 7 SP1/10/2012/2016 a 32 e 64 bit
- Opzione di connessione TCP raw per la comunicazione diretta via socket
- MiniOS7 integrato con struttura Xserver programmabile
- Timer watchdog adatto ad ambienti gravosi
- Morsettiera rimovibile a bordo per il cablaggio industriale
329,00 € per pezzo
| 1-9 pz | 329,00 € | |
|---|---|---|
| 10-30 pz | 312,00 € | −5 % |
| 31+ pz | 296,00 € | −10 % |
Info sui prodotti "I-7188E4 Convertitore programmabile da Ethernet a seriale, 3x RS-232 + 1x RS-485"
L'I-7188E4 CR è un device server programmabile che collega apparecchiature seriali RS-232 e RS-485 a una rete Ethernet. Dispone di tre porte RS-232 e una porta RS-485, ed è quindi indicato per gli ingegneri che devono connettere in rete più dispositivi seriali legacy senza doverli riprogettare.
I dati seriali possono essere trasferiti tramite una porta COM virtuale su PC Windows, utilizzando il driver VxComm, oppure tramite connessione TCP raw per la comunicazione diretta basata su socket. Il MiniOS7 integrato esegue la logica programmabile e l'unità include un timer watchdog per l'impiego in ambienti gravosi. Una morsettiera rimovibile a bordo semplifica il cablaggio.
Compatta, con dimensioni paragonabili a un palmo di mano, l'unità accetta un'alimentazione non stabilizzata da +10 VDC a +30 VDC con protezione contro l'inversione di polarità e garantisce il funzionamento da -25 °C a +75 °C. È dotata delle marcature CE, UKCA, FCC, RoHS e WEEE.
Applicazioni
- Automazione di fabbrica
- Automazione degli edifici
- Domotica
| Ingresso di alimentazione: | +10 ~ +30 VDC |
|---|---|
| Interfaccia: | Ethernet, RS-232, RS-485 |
| Porte: | 4 seriali |
| Protocollo: | COM virtuale, TCP raw |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Convertitore da seriale a Ethernet |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | 80188, 40MHz o compatibile |
| EEPROM | 2K Byte |
| Flash | 512K byte |
| SRAM | 384 KB |
| Timer watchdog | Sì |
| Indicatori LED | |
| Stato | Sì |
| Ethernet | |
| Porte | Controller Ethernet 10BASE-T compatibile NE2000 |
| Porte COM | |
| Porte | 2 x RS-232 (TXD, RXD, RTS, CTS, GND) 1 x RS-485 (Data+, Data-) 1 x RS-232 (TXD, RXD, RTS, CTS, GND, DCD, DTR, DSR, RI) |
| Velocità di trasmissione | 115200 bps max. |
| Parità | Pari, dispari, nessuno |
| Bit di dati | 7, 8 |
| Bit di stop | 1 |
| Alimentazione | |
| Protezione da inversione di polarità | Sì |
| Campo di ingresso | +10 VDC ~ +30 VDC (non regolato) |
| Consumo | 2W |
| Meccanico | |
| Dimensioni (mm) | 123 mm x 72 mm x 33 mm |
| Ambiente | |
| Temperatura di esercizio | -25 °C ~ +75 °C |
| Temperatura di stoccaggio | -40 °C ~ +80 °C |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
