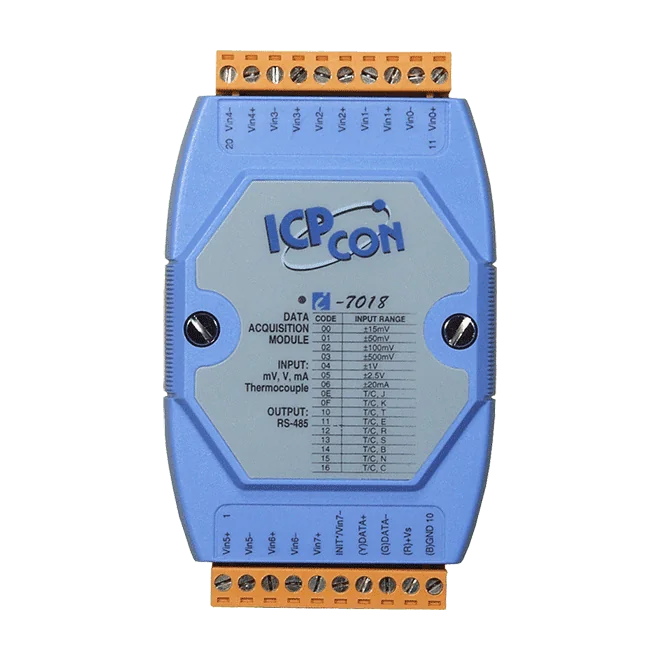

I-7018 Modulo Ingresso Analogico 8 canali, DCON RS-485, Tensione/Corrente/TC

L'I-7018R CR è un modulo di ingresso analogico a 8 canali della gamma di I/O remoti I-7000. Dispone di otto ingressi differenziali configurabili canale per canale per segnali di tensione, corrente o termocoppia, così una sola unità può gestire un insieme misto di sensori su una rete RS-485.Gli ingegneri apprezzeranno la protezione degli ingressi ad alta tensione. La protezione da sovratensione è di 240 Vrms e la protezione da tensione di modo comune è di 200 VDC; è inoltre presente una protezione da sovracorrente. Il rilevamento di filo aperto è disponibile per i canali termocoppia e può essere selezionato via software, il che aiuta a individuare conduttori di sensori interrotti. L'isolamento interno al modulo è di 3000 VDC.Questa variante con copertura blu comunica con il protocollo DCON su una singola porta RS-485 da 1200 a 115200 bps. Quando è richiesto il supporto Modbus RTU, l'alternativa è la famiglia M-7018R. Il modulo è montato su guida DIN e specificato per il funzionamento da -25 a +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di prova

Il M-7018-G CR è un modulo I/O remoto per guida DIN che acquisisce otto canali analogici differenziali e accetta segnali di tensione, corrente o termocoppia sullo stesso hardware. Le letture vengono inviate tramite una singola porta RS-485, il che lo rende adatto alla misura distribuita in quadri e su macchine dove è già presente una rete seriale.Ogni canale supporta un'ampia selezione di tipi di termocoppia (J, K, T, E, R, S, B, N e C), oltre a diversi campi di tensione e corrente, con risoluzione a 16 bit. L'isolamento di 3000 VDC tra i canali e tra il modulo e il bus, insieme alla protezione ESD da 4 kV su ogni morsetto, consente all'unità di resistere ad ambienti industriali elettricamente rumorosi.Modbus RTU e DCON sono selezionabili via software, e il modulo include un watchdog programmabile per il monitoraggio del modulo e della comunicazione. Le installazioni tipiche includono:Automazione degli edificiAutomazione di fabbrica e di macchineManutenzione e diagnosi remoteApparecchiature di provaApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

L'M-7018R-G è un modulo di ingresso analogico RS-485 con otto canali differenziali per la misura di termocoppie, tensione e corrente. È indicato per gli ingegneri che devono leggere sensori di temperatura e segnali di processo su un modulo in rete montato su guida DIN, con la possibilità di selezionare il protocollo Modbus RTU o DCON via software.Perché scegliere l'M-7018R-G: La variante R aggiunge un elevato livello di protezione degli ingressi, con tolleranza alla sovratensione fino a 240 Vrms e protezione dalla tensione di modo comune di 200 VDC. Il rilevamento di filo aperto per i canali termocoppia è selezionabile via software, il che aiuta a individuare cablaggi dei sensori interrotti. La versione con coperchio grigio è l'opzione di ordinazione coperta da questa scheda.I canali possono essere configurati singolarmente e il modulo garantisce un isolamento di 3000 VDC tra i circuiti interni, una protezione ESD di 4 kV su ciascun morsetto e un doppio watchdog integrato per il monitoraggio del modulo e della comunicazione. È progettato per il funzionamento da -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di prova

L'I-7018P CR è un modulo di ingresso analogico controllato tramite DCON, pensato per ingegneri che necessitano di un'unica unità in grado di gestire segnali di termocoppia, tensione e corrente. I suoi otto canali possono essere configurati come 8 ingressi differenziali oppure come 6 differenziali più 2 single-ended, tramite un jumper, e tutti i canali condividono lo stesso tipo di ingresso.Il supporto per termocoppie copre i tipi J, K, T, E, R, S, B, N, C, L e M. Gli intervalli di tensione vanno da ±15 mV a ±2,5 V, mentre l'ingresso di corrente a ±20 mA richiede un resistore esterno opzionale da 125 Ω. La risoluzione a 16 bit, la precisione di ±0,1% del FSR e la frequenza di campionamento di 10 Hz sono adatte alle applicazioni di monitoraggio che dipendono dall'accuratezza della misura.Tra le principali funzioni di protezione figurano l'isolamento intra-modulo di 3000 VDC, un doppio watchdog integrato per il modulo e per la comunicazione, e la protezione contro l'inversione di polarità sull'alimentazione da +10 ~ +30 VDC. Il modulo si installa su guida DIN ed è previsto per il funzionamento da -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
