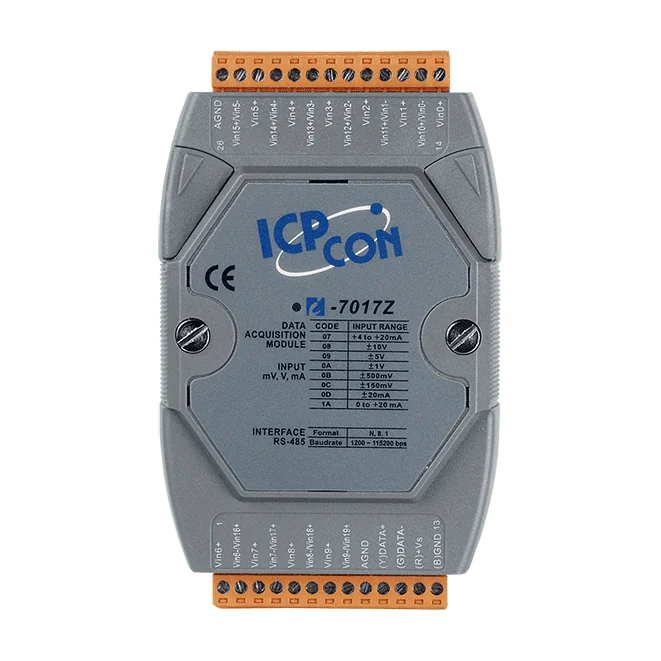

I-7017Z-G Modulo di ingresso analogico 10/20 canali con protezione da alta tensione, DCON

L'I-7017 è un modulo di ingresso analogico RS-485 pensato per ingegneri che devono acquisire segnali di tensione o corrente su otto canali. I canali possono essere configurati come otto ingressi differenziali oppure come sei differenziali e due single-ended, tramite jumper. Tutti i canali condividono lo stesso campo di ingresso selezionato, e gli ingressi 4 ~ 20 mA richiedono una resistenza esterna opzionale da 125 Ω.Il modulo offre una risoluzione di 16 bit e una modalità di campionamento normale di 10 Hz. Il rilevamento di filo aperto per gli ingressi 4 ~ 20 mA aiuta a individuare cablaggi di sensori interrotti, e il doppio watchdog integrato supporta un funzionamento affidabile in sistemi non presidiati. L'isolamento interno al modulo di 3000 VDC e la protezione da sovratensioni di ±120 VDC aumentano la robustezza lato ingresso.Questa versione con copertura blu comunica tramite una singola porta RS-485 con protocollo DCON, con velocità di trasmissione da 1200 a 115200 bps. È adatta all'automazione di edifici, di stabilimenti e di macchine, nonché ad apparecchiature per manutenzione remota, diagnosi e test.ApplicazioniAutomazione di edificiAutomazione di stabilimentiAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

L'I-7017C CR è un modulo I/O remoto RS-485 che acquisisce otto ingressi di corrente differenziali e trasmette le letture tramite DCON. Ogni canale dispone di una resistenza di ingresso integrata da 125 Ω, così i loop dei sensori possono essere misurati direttamente senza uno shunt esterno. I campi di misura sono ±20 mA, 0 ~ 20 mA e 4 ~ 20 mA, con risoluzione a 16 bit.Per gli ingressi 4 ~ 20 mA è disponibile il rilevamento di filo aperto, utile per individuare sul campo un loop di sensore interrotto. In modalità normale il modulo campiona a 10 Hz con un'accuratezza di ±0,1% del FSR. Questa variante è fissa in modalità normale; la modalità di campionamento veloce regolabile è disponibile solo sui modelli I-7017FC.Le funzioni di protezione includono un isolamento interno al modulo di 3000 VDC, protezione ESD a contatto di ±4 kV su ciascun morsetto e un watchdog programmabile per il modulo e la comunicazione. L'unità funziona con alimentazione da +10 ~ +30 VDC con protezione dall'inversione di polarità e si montano su guida DIN, con un intervallo operativo di -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

I-7017F CR è un modulo di ingresso analogico a 8 canali per reti RS-485 che utilizzano il protocollo DCON. I canali possono essere configurati come otto ingressi differenziali oppure come sei ingressi differenziali e due ingressi single-ended, selezionabili tramite jumper. Sono accettati sia segnali di tensione sia di corrente, con risoluzione a 16 bit su tutti i canali.La versione a campionamento veloce consente all'ingegnere di scegliere tra una modalità veloce a 60 Hz e una modalità normale a 10 Hz, bilanciando precisione e frequenza di aggiornamento. Gli ingressi di corrente richiedono una resistenza esterna opzionale da 125 Ω, ed è disponibile il rilevamento di filo aperto per segnali da 4 ~ 20 mA. Le doppie funzioni watchdog integrate e l'isolamento interno al modulo da 3000 VDC supportano un funzionamento affidabile negli impianti di automazione e monitoraggio.La variante con copertura blu è fornita con la configurazione conforme RoHS. Il montaggio su guida DIN, l'alimentazione in ingresso da 10 ~ +30 VDC e il campo di funzionamento da -25 ~ +75 °C la rendono adatta ai quadri di controllo nell'automazione degli edifici, degli stabilimenti e delle macchine, nonché per apparecchiature di diagnosi e test remoti.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

L'I-7017FC CR è un modulo di ingresso corrente a 8 canali pensato per ingegneri che devono leggere correnti di processo tramite RS-485. La resistenza di ingresso integrata da 125 Ω consente la misura diretta della corrente senza shunt esterni, semplificando cablaggio e messa in servizio.Questa versione a campionamento rapido permette di scegliere tra modalità Fast a 60 Hz con precisione ±0,5% di FSR e modalità Normal a 10 Hz con precisione ±0,1% di FSR. È disponibile il rilevamento di filo aperto per gli ingressi 4 ~ 20 mA, e il modulo offre isolamento intra-modulo da 3000 VDC e protezione ESD a contatto da ±4 kV su ciascun morsetto.La comunicazione avviene tramite una singola porta RS-485 con protocollo DCON, con velocità da 1200 a 115200 bps. Il modulo è progettato per il montaggio su guida DIN e si adatta all'automazione di edifici, fabbriche e macchine, nonché alla diagnosi remota, alla manutenzione e alle apparecchiature di test.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test
