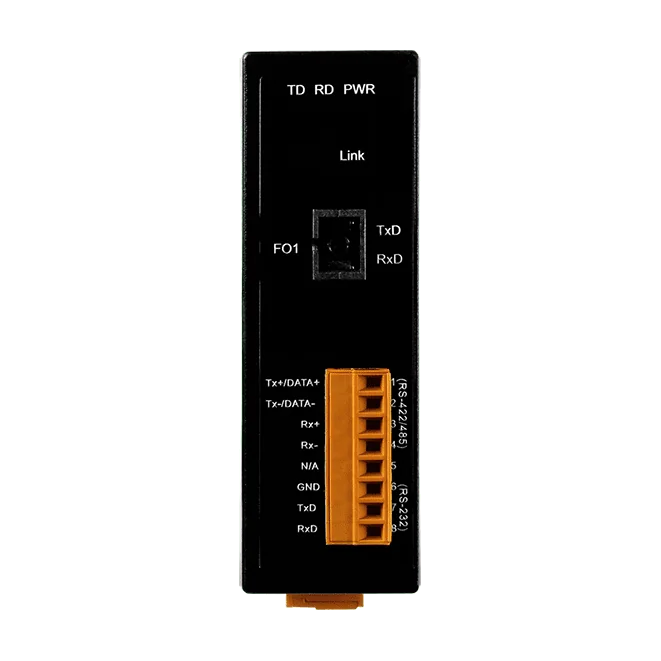

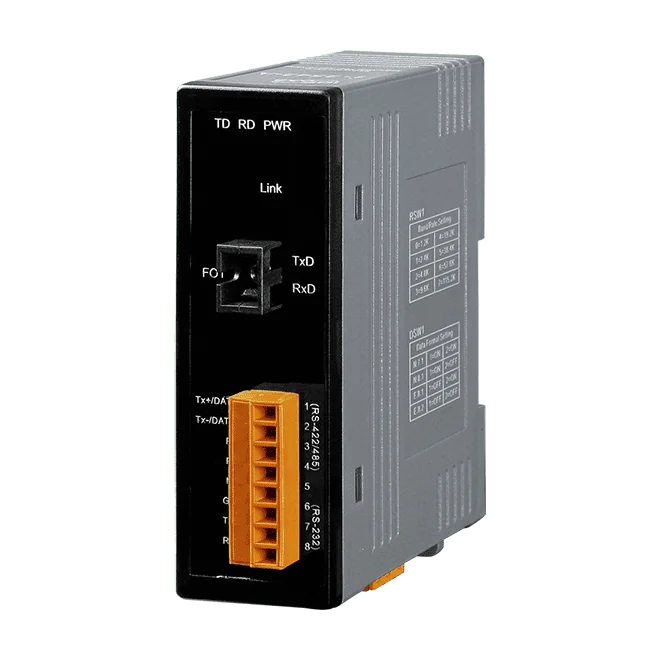

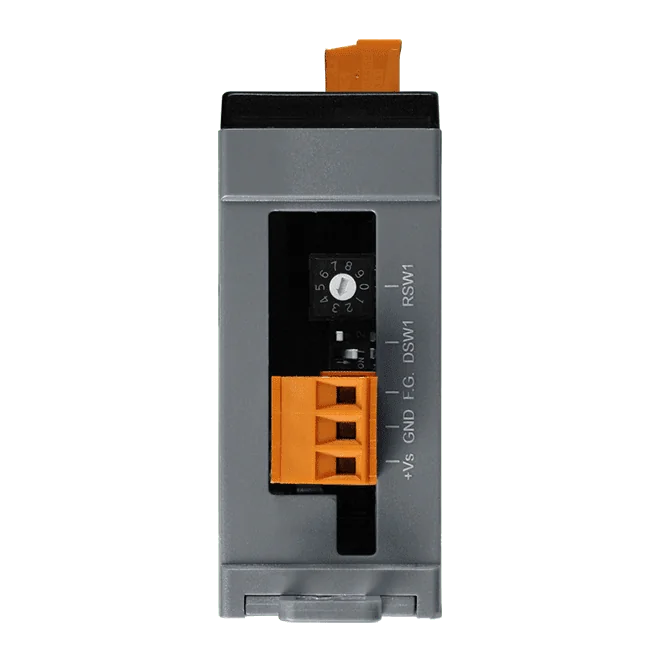

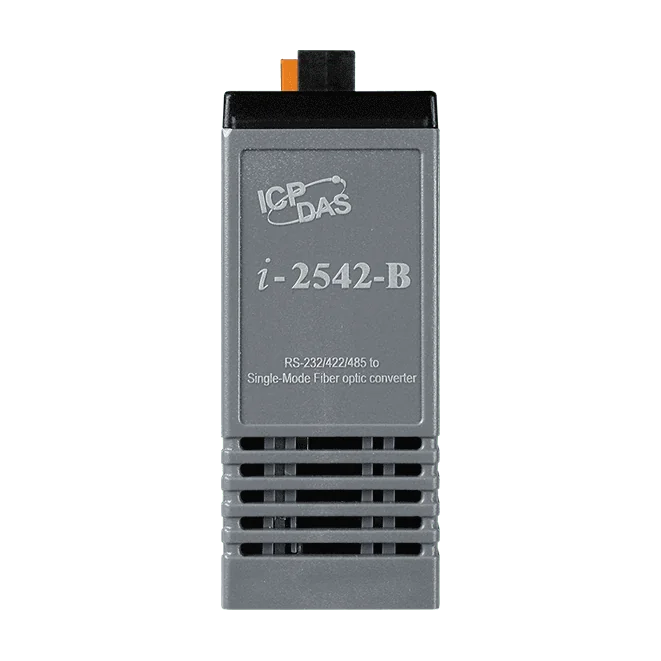

I-2542-B Convertitore seriale in fibra monofibra, RS-232/422/485 a SC monomodale 15 km

L'I-2541 CR converte una singola porta seriale RS-232, RS-422 o RS-485 in un collegamento in fibra multimodale con connettore ST, estendendo la comunicazione seriale fino a 2 km. Poiché il segnale viaggia sotto forma di luce, il collegamento è immune a EMI/RFI ed è adatto a tratte in cui la trasmissione deve essere protetta da esposizione elettrica, sovratensioni o corrosione chimica.Il convertitore supporta connessioni punto-punto RS-232/422 e reti multi-drop RS-485. Il controllo automatico della direzione RS-485, la protezione dai fulmini e la protezione ESD sulla linea dati contribuiscono a mantenere affidabile il collegamento seriale in installazioni gravose.L'alimentazione è fornita da +10 VDC a +30 VDC (non isolata) con un consumo di 1,5 W. L'involucro in plastica si monta su guida DIN e ha una temperatura di esercizio nominale di -25 ~ +75 °C.ApplicazioniCollegamenti seriali punto-punto RS-232/422Reti seriali multi-drop RS-485Collegamenti seriali in cui la trasmissione deve essere protetta da esposizione elettrica, sovratensioni o corrosione chimica

L'I-2542-A converte una porta seriale RS-232, RS-422 o RS-485 in un collegamento in fibra monomodale SC che raggiunge fino a 15 km. La multiplazione a divisione di lunghezza d'onda (WDM) consente a due canali indipendenti di condividere un'unica fibra, trasmettendo a 1310 nm e ricevendo a 1550 nm. L'I-2542-A è la prima metà di una coppia abbinata, quindi deve essere utilizzato insieme all'I-2542-B all'estremità remota.Gli ingegneri apprezzeranno il controllo automatico della direzione RS-485, che elimina la necessità di gestire i segnali di abilitazione alla trasmissione via software o tramite cablaggio. La linea dati RS-232/422/485 dispone di protezione ESD e il progetto è pensato per contribuire alla protezione da fulmini e interferenze EMI/RFI. La porta supporta velocità di trasmissione da 1200 a 115200 bps e assorbe 2 W da un'alimentazione non isolata da +10 VDC a +30 VDC.L'unità ha un involucro in plastica di dimensioni 33 x 89 x 107 mm (L x P x A) e si montа su guida DIN. È progettata per una temperatura di esercizio da -25 a +75 °C e una temperatura di stoccaggio da -30 a +75 °C, con umidità relativa dal 10 al 95% senza condensa.ApplicazioniEstensione di collegamenti seriali RS-232, RS-422 o RS-485 su fibra monomodale fino a 15 kmComunicazione seriale in impianti esposti a fulmini e interferenze EMI/RFIMigliore utilizzo della fibra monomodale esistente, trasportando due canali su un'unica fibra

L'I-2542-A25 è un convertitore di fibra a filo singolo che estende un collegamento seriale RS-232, RS-422 o RS-485 su una fibra monomodale per una distanza fino a 25 km. La multiplazione a divisione di lunghezza d'onda (WDM) permette a due canali dati indipendenti di condividere una sola fibra, con trasmissione a 1310 nm e ricezione a 1550 nm, così una linea monomodale esistente può trasportare traffico seriale bidirezionale senza posare nuovi cavi.Il controllo automatico della direzione RS-485 elimina la necessità di gestire i segnali di abilitazione della trasmissione nel dispositivo host, e la protezione ESD sulla linea dati seriale aiuta l'unità a resistere alle scariche elettrostatiche nel punto di connessione. Il percorso in fibra è progettato per evitare problemi causati da fulmini e interferenze EMI/RFI, il che lo rende adatto a tratte seriali che attraversano impianti rumorosi o lunghi percorsi esterni.L'unità si monta su guida DIN e funziona con un'alimentazione da +10 VDC a +30 VDC, con un assorbimento di 2 W. Supporta velocità di trasmissione da 1200 a 115200 bps e opera tra -25 e +75 °C. La fonte indica che l'I-2542-A25 e l'I-2542-B25 formano una coppia, quindi entrambe le estremità di un collegamento WDM devono essere abbinate di conseguenza.ApplicazioniEstensione di collegamenti seriali RS-232, RS-422 o RS-485 su lunghi percorsi in fibra monomodaleComunicazione seriale in ambienti elettricamente rumorosi dove EMI/RFI e fulmini sono un problemaRiutilizzo di fibra monomodale esistente raddoppiando la capacità utilizzabile con il WDM

I-2542-B25 converte un collegamento seriale RS-232, RS-422 o RS-485 in un collegamento in fibra ottica monomodale, estendendo la comunicazione seriale fino a 25 km. Il multiplexing a divisione di lunghezza d'onda consente a due canali dati indipendenti di condividere una sola fibra, utile quando le fibre di riserva sono limitate o la posa di nuovi cavi è costosa.Questa variante B trasmette a 1550 nm e riceve a 1310 nm, quindi viene fornita come una metà di una coppia abbinata con l'I-2542-A25. L'unità include il controllo automatico della direzione RS-485, pertanto non è necessario alcun segnale di direzione separato dal sistema host. La linea dati seriale è dotata di protezione ESD ed è progettata per resistere a fulmini e interferenze EMI/RFI.Il convertitore funziona con alimentazione da +10 VDC a +30 VDC, assorbe 2 W e si monta su guida DIN. È certificato per il funzionamento da -25 ~ +75 °C, adatto a quadri e installazioni in campo. Sono supportati cavi in fibra da 8,3/125, 8,7/125, 9/125 o 10/125 μm, con 9/125 μm raccomandato per la distanza di 25 km.ApplicazioniEstensione di collegamenti seriali RS-232, RS-422 o RS-485 su lunghe tratte in fibra monomodaleRiutilizzo dell'infrastruttura in fibra monomodale esistente tramite multiplexing a divisione di lunghezza d'ondaComunicazione seriale in installazioni soggette a elevato rumore elettrico o esposte a fulmini
