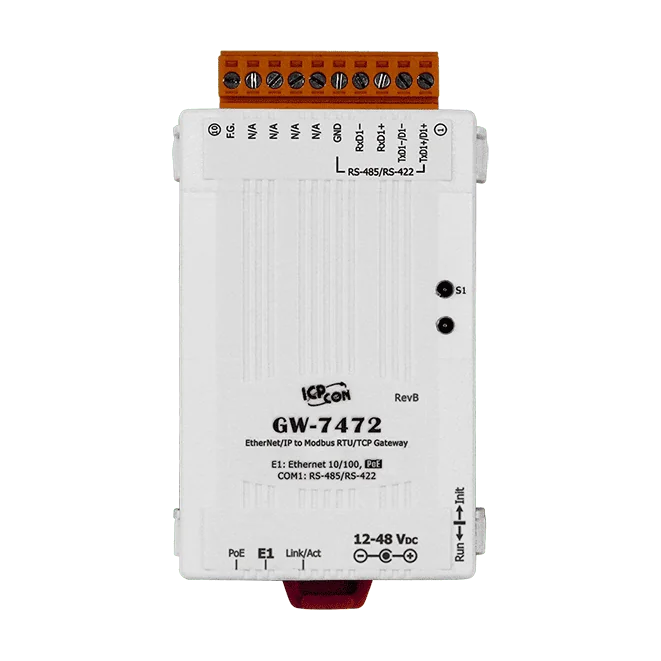

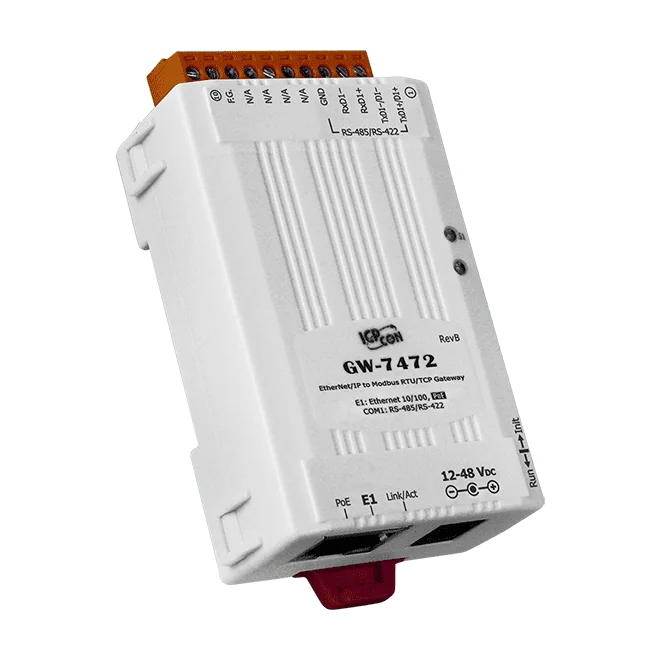

GW-7472 Gateway EtherNet/IP verso Modbus RTU/TCP, PoE, 1x RS-422/485
Gateway adattatore EtherNet/IP verso master Modbus RTU e client Modbus TCP con PoE e una porta RS-422/485, per montaggio su guida DIN nello scambio dati industriale.
- Adattatore EtherNet/IP con funzioni di master Modbus RTU e client Modbus TCP in un unico gateway
- Master Modbus RTU su porta RS-485 a 2 fili o RS-422 a 4 fili, con morsettiera rimovibile a 10 poli
- Fino a 30 comandi Modbus RTU, 10 server Modbus TCP e 8 comandi Modbus per server TCP
- Codici funzione Modbus RTU supportati 01, 02, 03, 04, 0F e 10, con fino a 240 byte per comando
- Dati di comando I/O EtherNet/IP fino a 500 byte, con 6 connessioni di messaggi espliciti e 1 implicita
- PoE IEEE 802.3af Classe 1 affiancato a un ingresso di alimentazione DC ridondante
190,00 € per pezzo
| 1-9 pz | 190,00 € | |
|---|---|---|
| 10-30 pz | 181,00 € | −5 % |
| 31+ pz | 171,00 € | −10 % |
Info sui prodotti "GW-7472 Gateway EtherNet/IP verso Modbus RTU/TCP, PoE, 1x RS-422/485"
Il GW-7472 CR collega le reti EtherNet/IP, Modbus RTU e Modbus TCP, così uno scanner EtherNet/IP può scambiare dati di registro con slave Modbus RTU e server Modbus TCP attraverso un unico dispositivo. I valori dei registri letti dal lato Modbus vengono presentati allo scanner come dati di ingresso, mentre i dati di uscita dallo scanner vengono riscritti nei registri Modbus.
La porta master Modbus RTU supporta RS-485 a 2 fili e RS-422 a 4 fili. La porta Ethernet fornisce Power over Ethernet IEEE 802.3af Classe 1, e un adattatore DC può fungere da alimentazione alternativa. I due ingressi di alimentazione sono ridondanti: in caso di guasto di uno, l'altro subentra.
L'alloggiamento compatto si adatta alle installazioni con spazio limitato, come il montaggio vicino a un dispositivo seriale o all'interno di una macchina. L'unità è progettata per il montaggio su guida DIN e include un connettore a morsettiera rimovibile.
Applicazioni
- Sistemi di controllo
- Automazione degli edifici
- Automazione di fabbrica
- Acquisizione dati distribuita
| Ingresso di alimentazione: | PoE / adattatore CC |
|---|---|
| Interfaccia: | Ethernet, RS-422/485 |
| Montaggio: | Guida DIN |
| Porte: | 2 |
| Protocollo: | EtherNet/IP, Modbus RTU, Modbus TCP |
| Temperatura di esercizio: | -25 ~ +75 ℃ |
| Tipo di prodotto: | Gateway |
| PoE: | IEEE 802.3af, Classe 1 |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | MCU a 32 bit |
| Ethernet | |
| Porte | 10/100 Base-TX, RJ-45 a 8 pin x 1, (Auto-negoziazione, MDI/MDIX automatico, indicatore LED) PoE (IEEE 802.3af, Classe 1) |
| Protocollo | EtherNet/IP (Adapter) e client Modbus TCP |
| Porte COM | |
| Porte | RS-485 a 2 fili RS-422 a 4 fili Morsettiera rimovibile a 10 pin x 1 |
| Protocollo | Modbus RTU master |
| Alimentazione | |
| Consumo | 0,05 A @ 24 VDC |
| Meccanico | |
| Dimensioni (mm) | 52 x 27 x 77.4 (W x L x H) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 ℃ |
| Temperatura di stoccaggio | -30 ~ +80 ℃ |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
