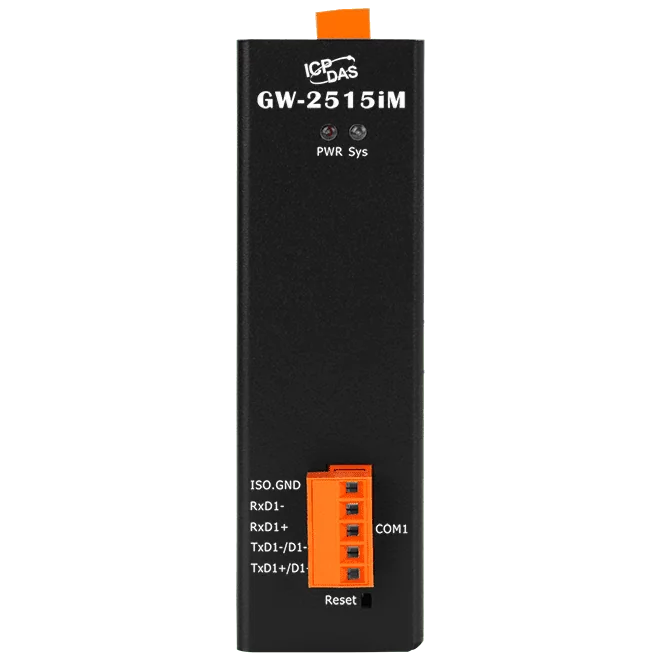

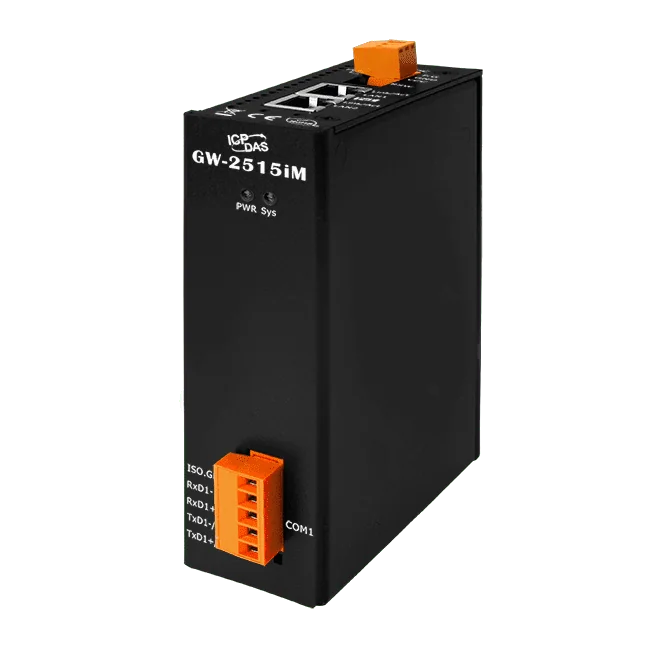

GW-2515iM Gateway Modbus TCP a Modbus RTU/ASCII, Switch Ethernet a 2 porte

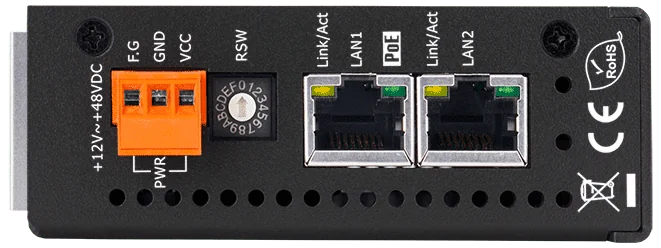

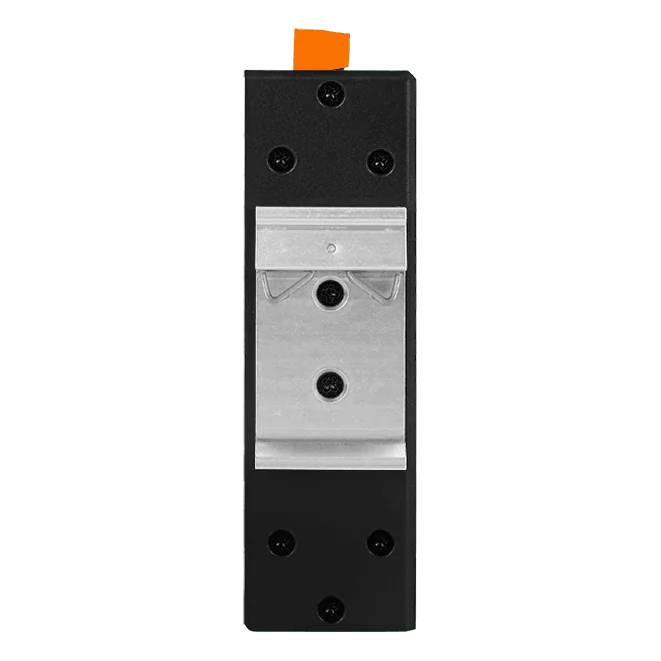

GW-2525iM CR collega i client Modbus TCP basati su Ethernet ai dispositivi seriali Modbus RTU o ASCII. È indicato per gli ingegneri che devono portare su una rete TCP apparecchiature RS-422/485 già esistenti senza modificare i dispositivi di campo, aggiungendo al contempo funzionalità di sicurezza come HTTPS, SNMPv3 e un filtro per indirizzi IP.Lo switch Ethernet integrato a due porte consente di collegare le unità in configurazione daisy chain, riducendo il cablaggio e il numero di switch. In caso di mancanza di alimentazione, il bypass LAN si attiva per mantenere la comunicazione Ethernet lungo la catena. Il modulo può essere configurato tramite un comune browser web, con autenticazione utente e accesso HTTPS crittografato.Entrambe le porte RS-422/485 sono isolate, con isolamento dell'alimentazione di 1000 VDC e isolamento del segnale di 3000 VDC. L'unità accetta alimentazione PoE (IEEE 802.3af, Classe 2) oppure un'alimentazione +12 ~ 48 VDC tramite morsettiera, e si montano su guida DIN in un alloggiamento metallico.ApplicazioniAutomazione di fabbrica, edifici e abitazioniDiagnosi e gestione remoteMonitoraggio solare

Il GW-2535iM CR converte il traffico Modbus TCP in Modbus RTU o ASCII per dispositivi di campo seriali. È indicato per gli ingegneri che devono collegare apparecchiature RS-422/485 esistenti a una rete Ethernet, aggiungendo funzioni di sicurezza come Modbus/TCP Security, HTTPS e SNMPv3.Lo switch Ethernet a doppia porta consente di collegare i dispositivi in configurazione daisy chain, riducendo il cablaggio e il numero di switch necessari. In caso di mancanza di alimentazione, il LAN bypass mantiene attiva la comunicazione Ethernet lungo la catena. Il web server integrato permette di configurare l'unità da un browser standard, e il filtro degli indirizzi IP può consentire o bloccare host specifici.Tre porte RS-422/485 isolate garantiscono un isolamento dell'alimentazione di 1000 VDC e un isolamento del segnale di 3000 VDC, con velocità fino a 115200 bps. L'unità può essere alimentata tramite PoE (IEEE 802.3af, Classe 2) oppure tramite morsettiera +12 ~ 48 VDC, e si installa su guida DIN per il montaggio in quadro elettrico.ApplicazioniAutomazione di fabbrica, edifici e abitazioniDiagnosi e gestione remotaMonitoraggio solare

GW-2139M collega Modbus TCP e BACnet MS/TP, in modo che i client Modbus TCP possano leggere e scrivere oggetti BACnet standard su una rete di edificio. Sul lato seriale opera come master BACnet MS/TP configurabile e sul lato Ethernet come server Modbus TCP, rendendolo utile quando apparecchiature Modbus esistenti devono essere integrate in un sistema BACnet senza sostituire i dispositivi.Le bobine Modbus, i registri di ingresso e i registri di mantenimento possono essere mappati su proprietà di oggetti BACnet, e una semplice funzione di traduzione dei dati adatta i valori durante il passaggio tra i due protocolli. I tipi di oggetti BACnet supportati comprendono AI, AO, AV, BI, BO, BV, MSI, MSO e MSV, e i BIBB elencati coprono i servizi standard di lettura e scrittura e le funzioni di gestione dei dispositivi. Tutto il trasferimento dati viene configurato con la ICPDAS Utility.L'alloggiamento metallico montato su guida DIN è adatto agli armadi di controllo, con un intervallo di funzionamento specificato da -25 ~ +75 °C. L'unità è fornita come GW-2139M CR, con certificazioni CE, UKCA, FCC, RoHS e WEEE elencate.ApplicazioniAutomazione degli edificiControllo di riscaldamento, ventilazione e condizionamento dell'ariaControllo dell'illuminazioneControllo degli accessiSistemi di rilevamento incendi

GW-2439M è un gateway di rete per integrare dispositivi BACnet/IP in sistemi host basati su Modbus. Funziona come client BACnet/IP da un lato e come server Modbus TCP e slave Modbus RTU dall'altro, così un sistema SCADA, un PLC o un altro master Modbus può leggere e scrivere i valori degli oggetti BACnet senza implementare il protocollo BACnet.I progettisti scelgono tipicamente il GW-2439M per installazioni BACnet/IP multi-subnet. Può ricevere messaggi BACnet/IP inoltrati tra subnet da un BBMD e identificarne i dispositivi di origine, facilitando il discovery dei dispositivi in grandi edifici, campus e siti industriali. Le letture batch di più oggetti da un singolo dispositivo BACnet riducono il numero di richieste individuali sulla rete.La configurazione avviene tramite un software dedicato che esegue la scansione dei server BACnet/IP e dei relativi oggetti, consente di impostare le mappature degli oggetti e genera automaticamente la tabella di mappatura Modbus. I file di configurazione possono essere importati ed esportati per accelerare la messa in servizio. L'unità è marcata CE, UKCA, RoHS e WEEE e si installa su guida DIN.ApplicazioniAutomazione degli edificiControllo HVACControllo dell'illuminazioneControllo accessiIntegrazione BEMS e SCADA
