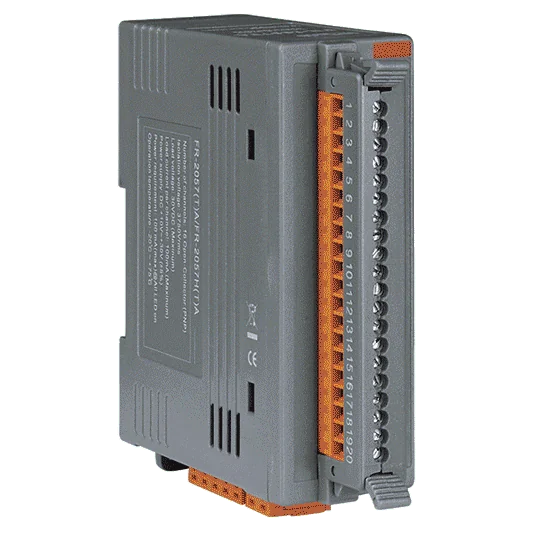

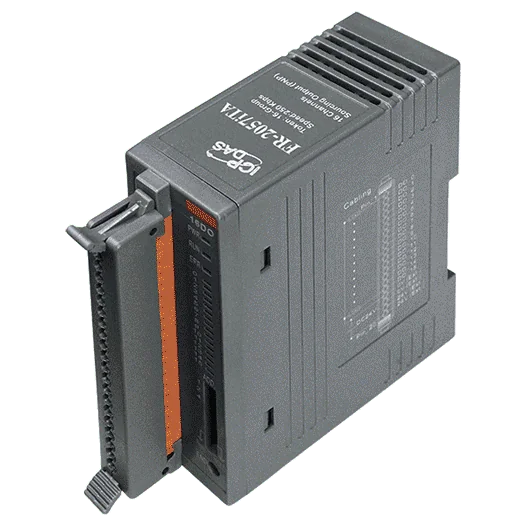

FR-2057iTA Modulo I/O FRnet, 16 canali uscite digitali PNP isolate

FR-2057iTW CR aggiunge 16 uscite digitali isolate ad alta corrente a una rete FRnet. Ogni canale è un'uscita NPN sink a collettore aperto con valori nominali di 30 VDC e 250 mA massimi, in grado quindi di commutare direttamente i carichi da un nodo remoto, senza uno stadio di pilotaggio esterno.I moduli FRnet sono collegati in cascata tramite un cavo a doppino intrecciato, il che riduce al minimo il cablaggio. La rete supporta la trasmissione broadcast (1:n) e la duplicazione delle uscite, e offre un tempo di scansione I/O fisso con sincronizzazione I/O. La velocità di trasferimento si seleziona tramite DIP switch, con 1 Mbps come impostazione predefinita e 250 kbps disponibili per tratte più lunghe.Il modulo è progettato per l'installazione su guida DIN in un alloggiamento in plastica, con un ingresso di alimentazione isolato da +10 ~ +30 VDC, protezione dall'inversione di polarità e immunità a EFT, ESD e sovratensioni secondo IEC 61000-4-4, -2 e -5. Il suo campo di funzionamento è compreso tra -25 ~ +75 °C.ApplicazioniCommutazione di 16 carichi remoti fino a 30 VDC e 250 mA per canaleEstensione del controllo remoto delle uscite digitali per sistemi PC, PAC e PLC tramite FRnet

Il FR-2057TA aggiunge 16 uscite digitali isolate a una rete FRnet. Ogni canale è un'uscita PNP (source) a collettore aperto, con valori nominali di 30 VDC e 100 mA massimi, e isolamento di 3750 Vrms. I moduli sono collegati in cascata su un bus FRnet a 2 fili, così un PC, un PAC o un PLC può controllare uscite remote senza un quadro I/O dedicato.FRnet gestisce in hardware il controllo DI/DO con risparmio di cablaggio, senza alcun sovraccarico software nell'elaborazione del protocollo. Le uscite possono essere inviate in broadcast a più moduli contemporaneamente (1:n), duplicate facilmente e aggiornate con un tempo di scansione I/O fisso di 2,88 ms con sincronizzazione I/O.Questa variante opera a 250 kbps con una distanza di trasmissione fino a 400 m. L'FR-2057HTA, per confronto, opera a 1 Mbps su distanze fino a 100 m con un tempo ciclico di 0,72 ms. Il modulo è montato su guida DIN, utilizza un'alimentazione da 10 a 30 VDC con protezione contro l'inversione di polarità e opera da -25 a +75 °C.ApplicazioniControllo remoto delle uscite digitali da PC, PAC o PLCEstensione dell'I/O remoto su una rete FRnet collegata in cascataCommutazione distribuita di carichi di tipo PNP in quadri di controllo industriali

Il modulo FR-2057TW CR aggiunge a una rete FRnet 16 uscite digitali isolate ad alta corrente. Ogni uscita è di tipo NPN sink, quindi commuta il carico verso massa quando attiva, e il modulo è dimensionato per carichi fino a 30 VDC e 250 mA massimi. È indicato per i progettisti che devono pilotare relè, indicatori o altri carichi di campo da un PC, un PAC o un PLC tramite un semplice bus a due fili.I moduli si collegano in cascata (daisy-chain), riducendo al minimo il cablaggio. FRnet supporta due velocità di trasferimento, 250 kbps e 1 Mbps (predefinita), con distanza massima di trasferimento che dipende dalla velocità scelta e dal tipo di cavo. Sono supportati il broadcast da un controllore a più moduli e la duplicazione delle uscite; il tempo di scansione I/O fisso e il meccanismo di sincronizzazione aiutano a mantenere prevedibile la temporizzazione lungo tutta la rete.Il modulo garantisce un isolamento interno al modulo di 3750 Vrms e include protezione EFT, ESD e da sovratensioni secondo IEC 61000-4-4, -4-2 e -4-5. L'alloggiamento in plastica è progettato per il montaggio su guida DIN, con ingresso da 10 a 30 VDC e un campo di funzionamento da -25 a +75 °C.ApplicazioniControllo remoto delle uscite digitali da PC, PAC e PLC tramite FRnetCommutazione di relè, indicatori e altri carichi di campo in sistemi I/O distribuitiEstensione dei punti di uscita digitali in reti FRnet collegate in cascata

FR-2057iT CR è un modulo di uscite digitali FRnet che aggiunge 16 uscite isolate a collettore aperto di tipo sink (NPN) a un PC, PAC o PLC. I moduli vengono collegati in cascata (daisy-chain) su un'unica linea a doppino intrecciato, così il numero di uscite può essere esteso senza stendere cablaggi separati fino al controllore.Il modulo è indicato per i progettisti che richiedono aggiornamenti deterministici delle uscite. Il tempo di scansione I/O fisso e la sincronizzazione I/O mantengono le uscite prevedibili lungo tutta la catena, mentre il broadcasting (1:n) consente di indirizzare più moduli con un'unica trasmissione. Le uscite possono inoltre essere duplicate con facilità. La gestione del protocollo non richiede alcun sovraccarico software aggiuntivo.I principali dati elettrici comprendono una tensione di isolamento interna al modulo di 3750 Vrms, un ingresso di alimentazione isolato da 10 a 30 VDC con protezione contro l'inversione di polarità e un consumo massimo di 2,4 W. L'involucro plastico per guida DIN misura 33 x 102 x 110 mm (L x P x A) e opera da -25 a +75 °C.ApplicazioniEstensione del controllo remoto delle uscite digitali da PC, PAC o PLCCommutazione di carichi NPN sink in installazioni distribuite su macchine e quadriControllo distribuito delle uscite con riduzione del cablaggio su reti FRnet
