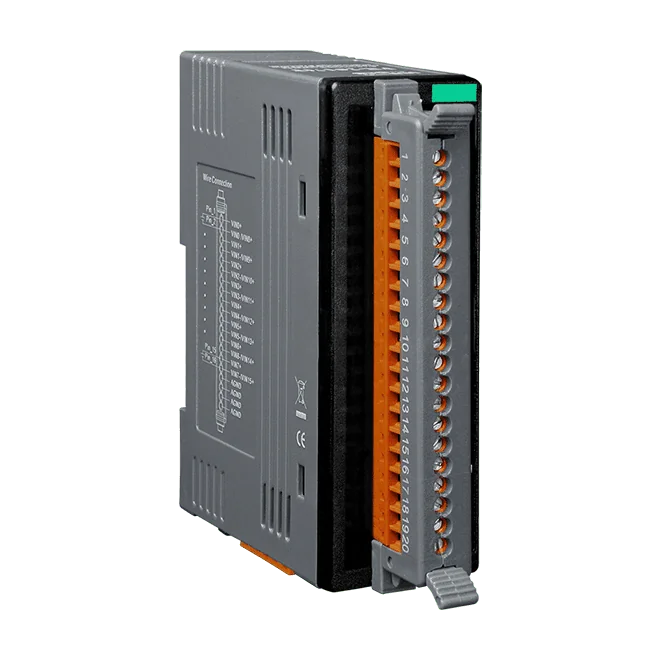

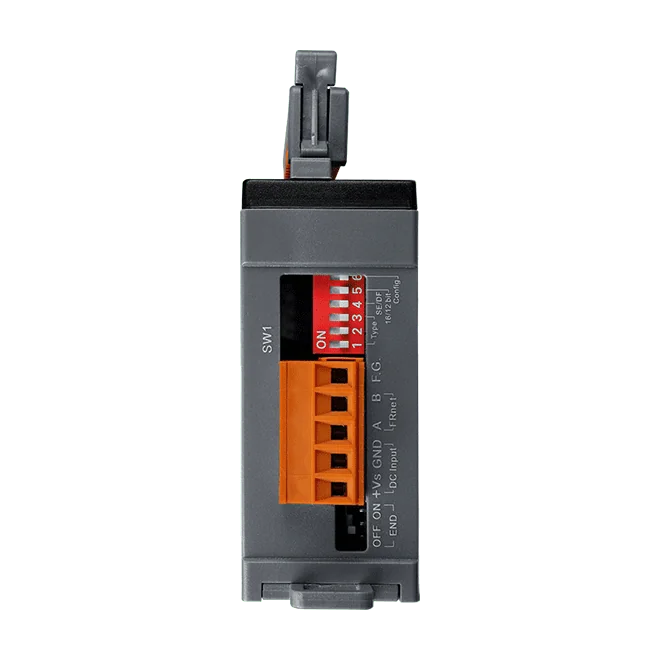

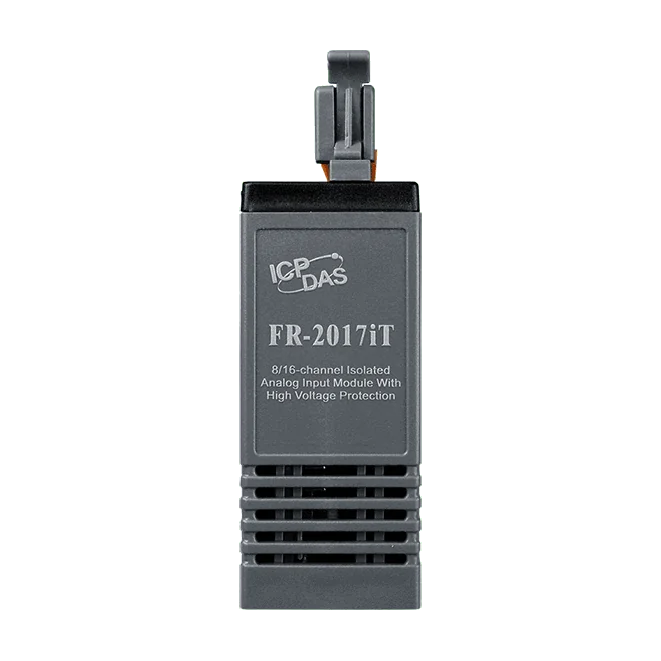

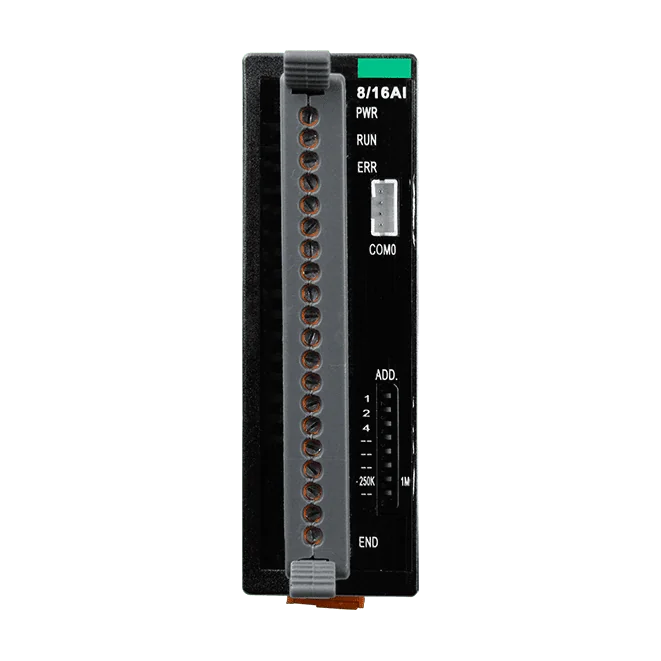

FR-2017iT Modulo di ingresso analogico FRnet, 8/16 canali AI isolati

Il modulo FR-2024iT CR è un modulo FRnet di uscita analogica a 12 bit con quattro canali. Ogni canale può essere configurato per uscita in tensione o in corrente, con campi di 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA e 4 ~ 20 mA. È possibile impostare il valore di accensione e il valore di sicurezza, così le uscite possono assumere uno stato definito all'avviamento o in caso di perdita della comunicazione.I moduli sono collegati in cascata tramite FRnet, pertanto una singola linea di comunicazione può estendere il controllo remoto delle uscite analogiche da un PC, PAC o PLC. L'interfaccia FRnet utilizza un controllo integrato di risparmio cablaggio, supporta la trasmissione broadcast (1:n) e offre un tempo di scansione I/O fisso con sincronizzazione I/O. La velocità di trasferimento è selezionabile tra 250 kbps e 1 Mbps (predefinita) tramite interruttore DIP, con una distanza massima di 400 m a 250 kbps e 100 m a 1 Mbps.Isolamento interno al modulo nominale 2500 VDCPrecisione di ±0,1% del FSR con risoluzione a 12 bitAlimentazione da +10 VDC a +30 VDC, con assorbimento massimo di 2,88 WMontaggio su guida DIN, involucro in plastica, campo di funzionamento da -25 a +75 °CApplicazioniControllo remoto delle uscite analogiche da sistemi PC, PAC e PLCControllo distribuito di attuatori analogici tramite catene FRnetDuplicazione delle uscite e controllo broadcast su più moduli FRnet

FR-2053iT è un modulo I/O FRnet che aggiunge 16 ingressi digitali isolati a un sistema di controllo basato su PC, PAC o PLC. Ogni canale accetta segnali a contatto asciutto Sink/Source (NPN/PNP) con una tensione ON compresa tra +19 ~ +30 VDC e un livello OFF massimo di +11 VDC. È quindi indicato per i progettisti che necessitano di un modo compatto e con minor cablaggio per portare i contatti di campo su una rete FRnet.I moduli si collegano in configurazione daisy chain su un bus FRnet a due fili. La velocità è selezionabile tra 250 kbps e 1 Mbps tramite DIP switch, con 1 Mbps come impostazione predefinita. La trasmissione broadcast (1:n), la facile duplicazione delle uscite, un semplice meccanismo di sincronizzazione e un tempo di scansione I/O fisso contribuiscono a mantenere prevedibile la temporizzazione del controllo lungo la rete.Il modulo garantisce un isolamento intra-modulo di 3000 Vrms e un isolamento di 3750 Vrms sugli ingressi digitali, oltre all'immunità a EFT, ESD e sovratensioni secondo IEC 61000-4-4, -4-2 e -4-5. È alloggiato in un contenitore in plastica per montaggio su guida DIN e ha un campo di funzionamento da -25 ~ +75 °C.ApplicazioniEspansione remota di ingressi digitali per controllo con PC, PAC e PLCAcquisizione distribuita di ingressi digitali tramite FRnet

Il FR-2053iTA CR aggiunge 16 ingressi digitali isolati a una rete FRnet. Ogni canale accetta segnali a contatto pulito in configurazione Sink o Source (NPN/PNP), con livello ON di +3,5 ~ +30 VDC, adatto a un'ampia gamma di sensori e interruttori di campo.I moduli FRnet possono essere collegati in cascata (daisy chain), consentendo agli ingegneri di aumentare il numero di ingressi remoti senza stendere un cavo separato per ogni punto. Il controllo DI con risparmio di cablaggio, la trasmissione broadcast (1:n) e il tempo di scansione I/O fisso con sincronizzazione rendono la rete semplice da progettare e prevedibile in esercizio.L'alimentazione è a +10 ~ +30 VDC con protezione contro l'inversione di polarità. Il modulo in contenitore plastico per guida DIN è previsto per il funzionamento a -25 ~ +75 °C e garantisce immunità a EFT, ESD e sovratensioni secondo IEC 61000-4-4, -2 e -5 rispettivamente. Le velocità di trasferimento selezionabili di 250 kbps o 1 Mbps (predefinita) permettono di scegliere tra distanza e tempo di ciclo.ApplicazioniAcquisizione remota di ingressi digitali per controllo con PC, PAC e PLCEspansione distribuita degli ingressi tramite moduli I/O FRnet collegati in cascata

Modulo I/O distribuito con 16 uscite digitali isolate.
