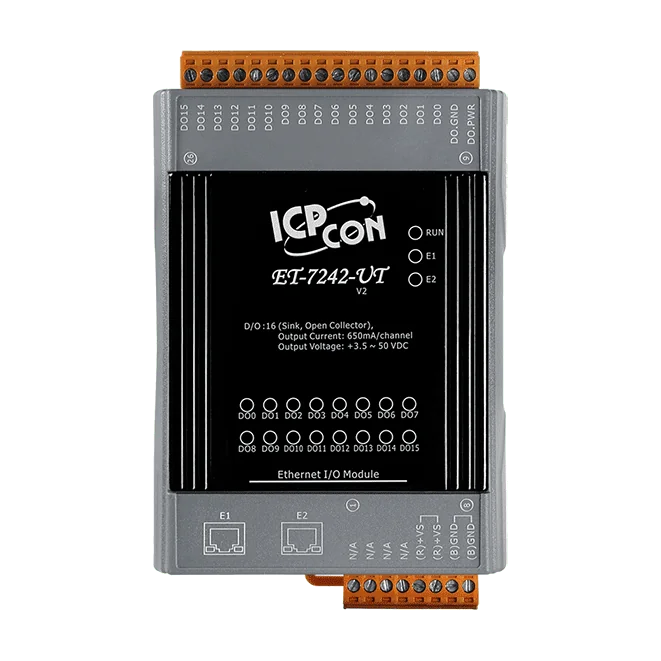

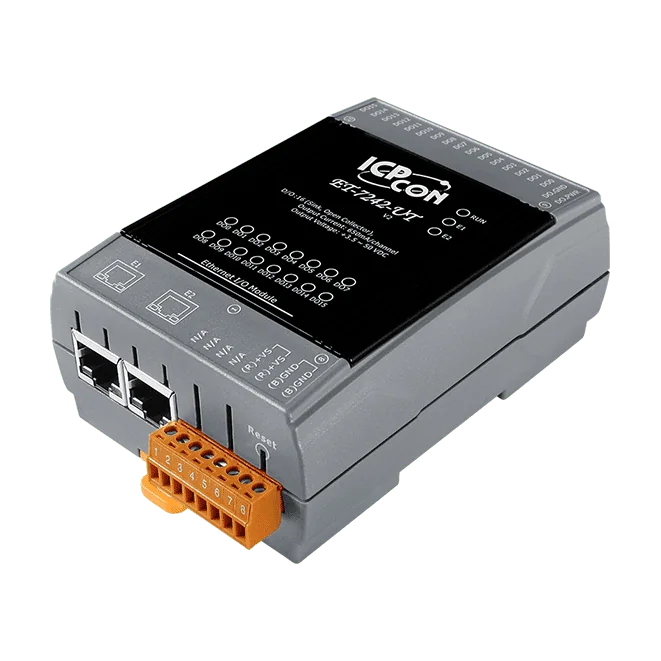

ET-7242-UT Modulo I/O Ethernet, 16 canali DO di tipo sink con switch a 2 porte

L'ET-7042 CR è un modulo I/O Ethernet che commuta 16 uscite digitali di tipo sink tramite una singola porta RJ-45 10/100 Base-TX. Ogni uscita è un open collector isolato con tensione nominale da +5 a +30 VDC, con corrente fino a 100 mA per canale a 25°C. Lo stato di accensione e i valori di sicurezza delle uscite sono programmabili, così il modulo può pilotare stati noti quando la rete o l'host non sono disponibili.La comunicazione avviene tramite Modbus TCP o Modbus UDP, e il web server integrato fornisce una Web HMI per configurazione e monitoraggio senza software aggiuntivo. Il controllo degli accessi è gestito tramite ID, password e filtro IP. Un watchdog del modulo e un watchdog di comunicazione, entrambi programmabili, contribuiscono a mantenere un funzionamento sicuro, ed è disponibile la funzione di connessione a coppia I/O.L'isolamento è di 1500 VDC sul lato Ethernet e 2500 VDC sul lato I/O. Non è prevista isolazione tra i singoli canali. Il modulo può pilotare direttamente i moduli relè della serie RM per commutare carichi induttivi. Viene alimentato da +10 a +30 VDC tramite morsettiera con protezione dall'inversione di polarità, assorbe al massimo 2,7 W e si installa su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

ET-7042-UT CR è un modulo I/O Ethernet per guida DIN che commuta 16 uscite digitali open-collector isolate in configurazione sink. Ogni canale gestisce una tensione di carico da +5 ~ +30 VDC e fino a 100 mA a 25°C, quindi può pilotare direttamente i carichi oppure alimentare un modulo relè della serie RM quando si commutano carichi induttivi.Il modulo è destinato a progettisti che necessitano del controllo remoto e in rete delle uscite senza un PLC locale. Supporta Modbus TCP e Modbus UDP e include un web server integrato con web HMI per configurazione e monitoraggio. L'accesso è limitato tramite ID, password e filtro IP, e un doppio watchdog aiuta lo stadio di uscita a tornare a uno stato definito in caso di guasto.I valori di accensione e di sicurezza delle uscite digitali sono programmabili, il che consente a ogni installazione di definire lo stato delle proprie uscite all'avvio e durante una perdita di comunicazione. Il campo di funzionamento dichiarato, da -40 ~ +75°C, è adatto a quadri in ambienti gravosi, con isolamento I/O di 2500 VDC e isolamento Ethernet di 1500 VDC.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

ET-7242 CR è un modulo I/O Ethernet che pilota 16 uscite digitali di tipo sink e ne riporta lo stato tramite Modbus TCP o Modbus UDP. Il web server integrato e la web HMI consentono la configurazione e il monitoraggio da un browser standard, il che lo rende adatto agli ingegneri che vogliono mettere in servizio e verificare gli I/O senza software dedicato.Lo switch 10/100 Base-TX a 2 porte integrato, con bypass LAN, permette di inserire il modulo in una topologia daisy-chain, semplificando il cablaggio tra i punti I/O. Ogni uscita ha una tensione di carico compresa tra +3,5 ~ +50 VDC e fino a 650 mA per canale a 25°C; le uscite possono pilotare direttamente un modulo relè della serie RM per commutare carichi induttivi. Il valore di accensione e il valore di sicurezza sono programmabili, così le uscite possono assumere uno stato definito all'avvio o in caso di perdita della comunicazione.Gli I/O sono isolati otticamente a 3750 VDC per la protezione dalle sovratensioni transitorie, mentre l'Ethernet è isolato a 1500 VDC. I canali non sono isolati tra loro. Il modulo è montato su guida DIN e specificato per un campo di funzionamento da -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di collaudo

PET-7042 CR è un modulo I/O Ethernet alimentato tramite PoE che commuta fino a 16 uscite digitali di tipo sink su Modbus TCP o Modbus UDP. È indicato per ingegneri che necessitano di comandare a distanza carichi o indicatori su una rete Ethernet senza un alimentatore separato per il modulo, poiché può essere alimentato da PoE (IEEE 802.3af, Classe 1) oppure da una morsettiera da +12 ~ +48 VDC.Ogni uscita è un canale open-collector isolato con portata di 100 mA per canale a 25°C e tensione di carico da +5 ~ +30 VDC. Sono inclusi la protezione da sovraccarico e la protezione da cortocircuito. Il valore all'accensione e il valore di sicurezza di ciascun canale sono programmabili, così le uscite possono essere portate a uno stato definito all'avvio o in caso di perdita di comunicazione. I/O isolati a 2500 VDC, ma i canali non sono isolati tra loro. Per carichi induttivi, le uscite possono pilotare direttamente un modulo relè della serie RM.Il modulo integra un web server con Web HMI, controllo degli accessi tramite ID, password e filtro IP, doppio watchdog e connessione a coppie di I/O. Si installa su guida DIN ed è specificato per una temperatura di esercizio da -25 ~ +75 °C. L'unità è conforme RoHS e reca le marcature CE, UKCA, FCC e WEEE.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

PET-7242 CR è un modulo I/O Ethernet alimentato tramite PoE che commuta 16 uscite digitali di tipo sink e le trasmette tramite Modbus TCP o Modbus UDP. Ogni canale è un'uscita open-collector isolata, con portata di 650 mA per canale a 25°C, e le uscite possono pilotare direttamente un modulo relè della serie RM, adatto alla commutazione di carichi induttivi.Il comportamento delle uscite è configurabile, con un valore programmabile all'accensione e un valore di sicurezza per ogni canale. Il modulo offre protezione da sovratensione, sovraccarico e cortocircuito. Uno switch 10/100 Base-TX a 2 porte con bypass LAN supporta topologie a catena (daisy-chain), mentre un doppio watchdog supervisiona sia il modulo sia il collegamento di comunicazione.L'unità include un web server integrato con web HMI e controllo degli accessi basato su ID, password e filtro IP. Può essere alimentata tramite PoE (IEEE 802.3af, Classe 1) o da una morsettiera da +12 ~ +48 VDC, ed è certificata per il funzionamento a -25 ~ +75 °C. I marchi di certificazione indicati per questo modello sono CE, UKCA, FCC, RoHS e WEEE.ApplicazioniBuilding AutomationFactory AutomationMachine AutomationManutenzione remotaDiagnostica remotaApparecchiature di test
