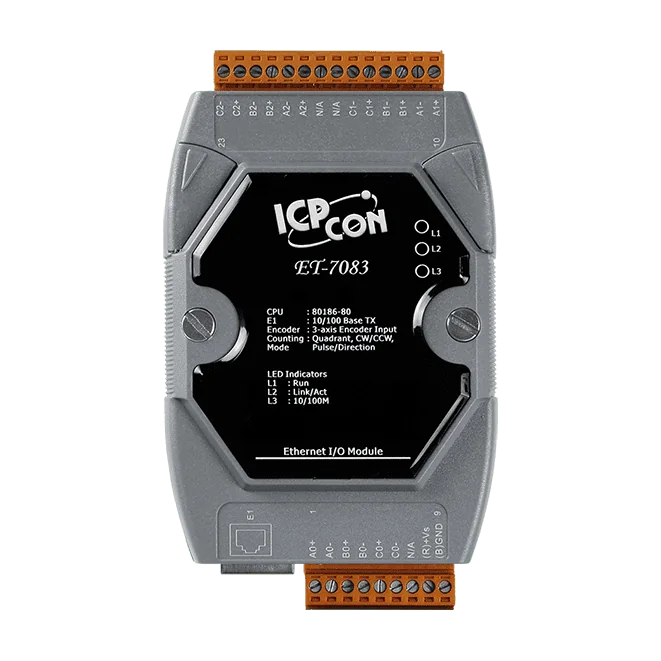

ET-7083 Modulo I/O Ethernet, 3 canali di ingresso encoder/contatore a 32 bit
Modulo encoder/contatore Ethernet a tre assi con ingressi a 32 bit, conteggio fino a 4 MHz, ritenzione del contatore su FRAM e supporto Modbus TCP/UDP per installazione su guida DIN.
- Tre assi configurabili indipendentemente per conteggio Quadrant, CW/CCW o Impulso/Direzione
- Ingressi encoder/contatore a 32 bit con frequenze massime di 1 MHz (Quadrant) e 4 MHz (CW/CCW, Impulso/Direzione)
- Ritenzione del valore del contatore dopo lo spegnimento
- Supporto dei protocolli Modbus TCP e Modbus UDP su una porta RJ-45 10/100 Base-TX
- Web server integrato con HMI web
- Doppio watchdog: di modulo e di comunicazione, programmabile
322,00 € per pezzo
| 1-9 pz | 322,00 € | |
|---|---|---|
| 10-30 pz | 306,00 € | −5 % |
| 31+ pz | 290,00 € | −10 % |
Info sui prodotti "ET-7083 Modulo I/O Ethernet, 3 canali di ingresso encoder/contatore a 32 bit"
L'ET-7083 CR è un modulo encoder e contatore a tre assi per reti Ethernet. Ogni asse può essere configurato singolarmente per il conteggio in modalità Quadrant, CW/CCW o Impulso/Direzione, così una sola unità può servire più ingressi di movimento o di retroazione di posizione senza hardware contatore aggiuntivo. Il conteggio Quadrant arriva fino a 1 MHz, mentre le modalità CW/CCW e Impulso/Direzione raggiungono 4 MHz.
I valori del contatore possono essere mantenuti in caso di mancanza di alimentazione grazie alla ritenzione basata su FRAM, attivabile o disattivabile secondo necessità. Il modulo supporta Modbus TCP e Modbus UDP e include un web server integrato con HMI web per configurazione e monitoraggio, oltre al controllo degli accessi tramite ID, password e filtro IP.
L'alimentazione viene fornita tramite morsettiera a +10 ~ +30 VDC con protezione contro l'inversione di polarità. Il modulo misura 72 x 123 x 35 mm, si monta su guida DIN e opera tra -25 ~ +75 °C. È dotato delle marcature CE, UKCA, FCC, RoHS e WEEE.
Applicazioni
- Automazione degli edifici
- Automazione di fabbrica
- Automazione di macchine
- Manutenzione remota
- Diagnostica remota
- Apparecchiature di test
| Ingresso di alimentazione: | +10 ~ +30 VDC |
|---|---|
| Interfaccia: | 10/100 Base-TX, RJ-45 |
| Isolamento: | Ethernet 1500 VDC, I/O 2500 VDC |
| Montaggio: | Guida DIN |
| Porte: | 1 |
| Protocollo: | Modbus TCP, Modbus UDP |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo I/O Ethernet |
Specifiche tecniche
| Software | |
|---|---|
| Server web integrato | Sì |
| Modulo CPU | |
| Timer watchdog | Modulo di comunicazione (programmabile) |
| Isolamento | |
| Isolamento a 2 vie | Ethernet: 1500 VDC I/O: 2500 VDC |
| Protezione EMS | |
| EFT (IEC 61000-4-4) | ±4 kV per linea di alimentazione |
| ESD (IEC 61000-4-2) | ±4 kV a contatto per ogni terminale ±8 kV in aria per punto casuale |
| Indicatori LED | |
| Stato | Run, Ethernet |
| Ingresso contatore/frequenza/encoder | |
| Canali | 3 assi |
| Modalità contatore | Quadrante CW/CCW Impulso/Direzione |
| Bit | 32 bit |
| Livello di tensione ON | 5 V: da +3,5 a +5 VDC 12 V con resistenza esterna da 1 kΩ: da +5 a +12 VDC 24 V con resistenza esterna da 2 kΩ: da +7 a +24 VDC |
| Livello di tensione OFF | +2 VDC (max.) |
| Configurazione canale individuale | Sì |
| Velocità max. | Modalità quadrante: 1 MHz Modalità CW/CCW: 4 MHz Modalità impulso/direzione: 4 MHz |
| Mantenimento del valore del contatore | Sì |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Controllo accessi | ID, password e filtro IP |
| Protocollo | Modbus TCP, Modbus UDP |
| Alimentazione | |
| Protezione da inversione di polarità | Sì |
| Consumo | 2,7 W (max.) |
| Alimentato tramite morsettiera | +10 ~ +30 VDC |
| Meccanico | |
| Dimensioni (mm) | 72 x 123 x 35 (W x L x H) |
| Installazione | Montaggio su guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
