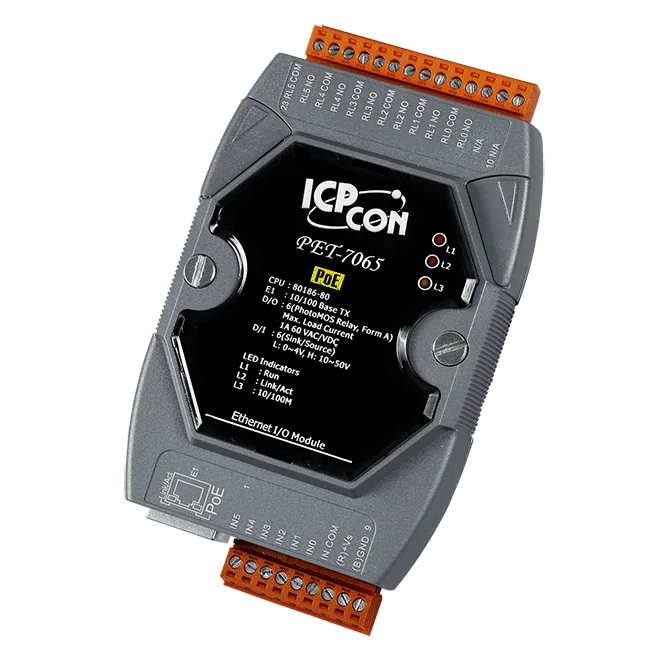

ET-7065 Modulo I/O Ethernet, 6 ingressi digitali e 6 relè PhotoMOS

Il PET-7065 CR combina sei ingressi digitali a contatto bagnato con sei uscite a relè PhotoMOS a contatto di tipo A in un unico modulo Ethernet. Ciascun ingresso può inoltre operare come contatore a 32 bit, risultando adatto al conteggio di impulsi e al monitoraggio di stato oltre alle funzioni di commutazione. L'alimentazione può essere fornita tramite PoE (IEEE 802.3af) oppure da morsettiera, semplificando l'installazione dove si preferisce un unico cavo di rete.La comunicazione avviene tramite Modbus TCP e Modbus UDP, con web server integrato e Web HMI per configurazione e monitoraggio. Il modulo offre doppio watchdog, connessione a coppie I/O e sicurezza delle comunicazioni con controllo degli accessi tramite ID, password e filtro IP. È previsto un isolamento ottico di 3000 VDC sugli I/O, sebbene i canali non siano isolati tra loro.I valori di accensione e di sicurezza dei relè sono programmabili, consentendo uno stato di uscita definito dopo l'accensione o in caso di guasto di comunicazione. Il modulo è certificato per un campo di funzionamento da -25 a +75 °C ed è destinato al montaggio su guida DIN nell'automazione di edifici, fabbriche e macchine, nonché in apparecchiature per manutenzione remota e test.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

L'ET-7060 CR combina sei ingressi digitali a contatto a umido con sei relè di potenza a forma A in un unico modulo Ethernet per guida DIN. Ogni ingresso può inoltre funzionare come contatore a 32 bit, adatto al conteggio di impulsi e al monitoraggio di stato in attività di automazione e supervisione remota. Lo stato di accensione e i valori di sicurezza dei relè sono programmabili, così le uscite possono essere portate a uno stato definito all'avvio del modulo o in caso di perdita della comunicazione.La comunicazione avviene tramite una porta RJ-45 10/100 Base-TX usando Modbus TCP o Modbus UDP. Un web server integrato e una web HMI consentono configurazione e monitoraggio da browser, mentre il doppio watchdog (modulo e comunicazione, entrambi programmabili) contribuisce all'affidabilità del sistema. L'accesso può essere limitato tramite ID, password e controlli con filtro IP.L'isolamento è di 3000 VDC per I/O e 1500 VDC per Ethernet, senza isolamento tra i canali. Quando si commutano carichi induttivi, installare un diodo di ricircolo per carichi in CC o un varistore a ossido metallico per carichi in CA, per proteggere i contatti dei relè e prolungarne la vita.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di collaudo

ET-7066 CR è un modulo I/O remoto Ethernet che commuta i carichi tramite otto uscite a relè PhotoMOS di tipo form A. Ogni uscita dispone di un valore programmabile all'accensione e di un valore di sicurezza, così da poter portare le uscite in uno stato definito sia all'avvio sia nello stato di sicurezza.Il modulo è indicato per i progettisti che devono commutare circuiti a tensione pericolosa da un controllore in rete. L'isolamento ottico è di 3000 VDC per l'I/O e di 1500 VDC per Ethernet. I canali a relè non sono isolati tra loro. Sono supportati sia Modbus TCP sia Modbus UDP e il web server integrato e la web HMI consentono la configurazione e la verifica dello stato.Le funzioni di watchdog coprono sia il modulo sia il collegamento di comunicazione, e il watchdog è programmabile. Il modulo è alimentato da una morsettiera da +10 ~ +30 VDC con protezione contro l'inversione di polarità e si montano su guida DIN. Il campo di funzionamento è compreso tra -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

ET-7067 CR è un modulo I/O Ethernet per guida DIN che offre agli ingegneri otto uscite a relè di potenza di tipo A (SPST N.A.), ciascuna con portata nominale di 5 A a 250 VAC o 24 VDC per carichi resistivi. È destinato alle applicazioni di commutazione nell'automazione di edifici, di stabilimenti e di macchine, dove il controllore comunica con il modulo tramite Modbus TCP o Modbus UDP.Ogni relè dispone di un proprio valore programmabile di accensione e di un proprio valore di sicurezza, in modo che le uscite possano essere portate a uno stato definito all'avvio e in caso di guasti di comunicazione. Il lato I/O è isolato otticamente a 3000 VDC per la protezione dalle sovratensioni transitorie, e il modulo può essere impiegato in presenza di tensioni pericolose. Si noti che tra i relè non è previsto alcun isolamento tra canali.Il modulo è alimentato tramite morsettiera da +10 ~ +30 VDC con protezione contro l'inversione di polarità e dispone di un web server integrato con HMI web, controllo degli accessi tramite ID, password e filtro IP, nonché doppio watchdog per il modulo e per la comunicazione. È progettato per funzionare da -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di stabilimentoAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
