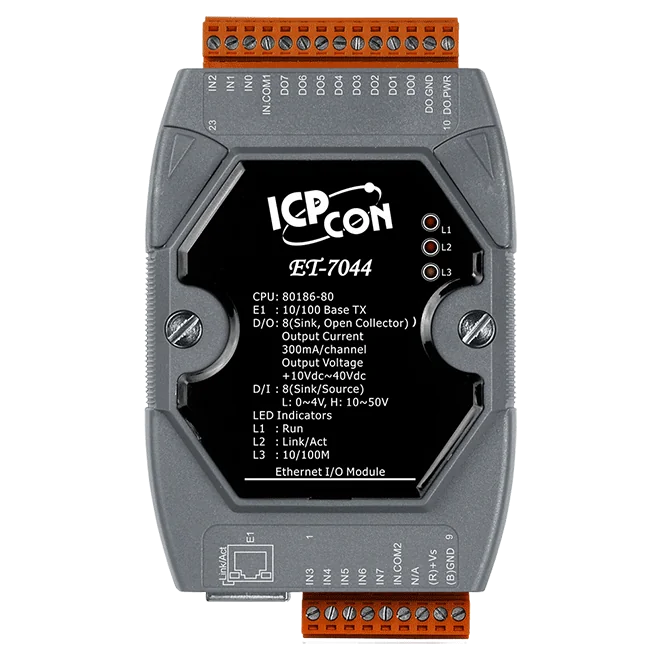

ET-7044 Modulo I/O Ethernet, 8 canali DI e 8 canali DO, Modbus TCP

L'ET-7244 CR è un modulo I/O Ethernet per guida DIN che combina otto ingressi digitali a contatto umido con otto uscite digitali di tipo sink. Ogni ingresso può anche funzionare come contatore a 32 bit, adatto al conteggio di impulsi e alla registrazione di eventi su macchine e quadri remoti.La comunicazione avviene tramite Modbus TCP e Modbus UDP. Un web server integrato e una web HMI consentono la configurazione e il monitoraggio da browser; l'accesso è controllato tramite ID, password e filtro IP. Lo switch 10/100 Base-TX a 2 porte integrato, con bypass LAN, supporta topologie a catena (daisy-chain), e il modulo aggiunge una doppia protezione watchdog e la connessione a coppie I/O.I/O isolati a 2500 VDC ed Ethernet a 1500 VDCValori programmabili all'accensione e di sicurezza per le uscite digitaliProtezione da inversione di polarità sull'ingresso di alimentazione a morsettieraApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

PET-7044 CR è un modulo I/O Ethernet alimentato tramite PoE, pensato per ingegneri che necessitano di otto ingressi digitali e otto uscite digitali su un'unica unità montata su guida DIN. Gli ingressi sono di tipo a contatto a umido, accettano da +10 ~ +50 VDC come livello ON e possono essere utilizzati singolarmente come contatori a 32 bit, con un conteggio massimo di 4.294.967.295 e una frequenza di 500 Hz. Le uscite sono di tipo sink, con portata nominale di 300 mA per canale a 25°C, e sia il valore all'accensione sia il valore di sicurezza sono programmabili.Il modulo comunica tramite Modbus TCP e Modbus UDP attraverso una singola porta RJ-45 10/100 Base-TX e può essere alimentato da PoE (IEEE 802.3af) oppure da una morsettiera a +12 ~ +48 VDC. Un web server integrato e una web HMI consentono la configurazione e il monitoraggio senza software dedicato, mentre l'accesso è controllato tramite ID, password e filtro IP. Doppio watchdog a copertura sia del modulo sia della comunicazione.L'isolamento è previsto come isolamento I/O a 2 vie con tensione nominale di 2500 VDC, mentre i canali non sono isolati tra loro. L'unità è adatta all'automazione degli edifici, all'automazione di fabbrica e di macchina e alla manutenzione e diagnosi remote. Il codice d'ordine PET-7044 CR è indicato come conforme RoHS.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchinaManutenzione remotaDiagnosi remotaApparecchiature di test

Il PET-7244 CR è un modulo I/O Ethernet alimentato tramite PoE che porta otto ingressi digitali a contatto umido e otto uscite digitali di tipo sink su una rete Modbus TCP o Modbus UDP. Ogni ingresso può inoltre essere utilizzato come contatore a 32 bit, con un conteggio fino a 4.294.967.295 impulsi a una frequenza di 100 Hz, adatto alle attività di conteggio e totalizzazione degli impulsi.Uno switch a 2 porte 10/100 Base-TX con bypass LAN consente di collegare il modulo in cascata lungo una linea di dispositivi. Può essere alimentato tramite PoE (IEEE 802.3af, Classe 1) oppure da una morsettiera a +12 ~ +48 VDC. Ogni canale di uscita gestisce 650 mA a 25°C ed è protetto contro i cortocircuiti; sono disponibili valori programmabili per l'accensione e per condizioni di sicurezza, in modo da impostare uno stato definito all'avvio e in caso di emergenza.Sono inclusi un web server integrato con Web HMI, controllo degli accessi tramite ID, password e filtro IP, e un doppio watchdog. L'isolamento ottico protegge gli I/O dalle sovratensioni transitorie, ma i canali non sono isolati tra loro, aspetto da considerare in fase di cablaggio.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di prova

L'ET-7042 CR è un modulo I/O Ethernet che commuta 16 uscite digitali di tipo sink tramite una singola porta RJ-45 10/100 Base-TX. Ogni uscita è un open collector isolato con tensione nominale da +5 a +30 VDC, con corrente fino a 100 mA per canale a 25°C. Lo stato di accensione e i valori di sicurezza delle uscite sono programmabili, così il modulo può pilotare stati noti quando la rete o l'host non sono disponibili.La comunicazione avviene tramite Modbus TCP o Modbus UDP, e il web server integrato fornisce una Web HMI per configurazione e monitoraggio senza software aggiuntivo. Il controllo degli accessi è gestito tramite ID, password e filtro IP. Un watchdog del modulo e un watchdog di comunicazione, entrambi programmabili, contribuiscono a mantenere un funzionamento sicuro, ed è disponibile la funzione di connessione a coppia I/O.L'isolamento è di 1500 VDC sul lato Ethernet e 2500 VDC sul lato I/O. Non è prevista isolazione tra i singoli canali. Il modulo può pilotare direttamente i moduli relè della serie RM per commutare carichi induttivi. Viene alimentato da +10 a +30 VDC tramite morsettiera con protezione dall'inversione di polarità, assorbe al massimo 2,7 W e si installa su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
