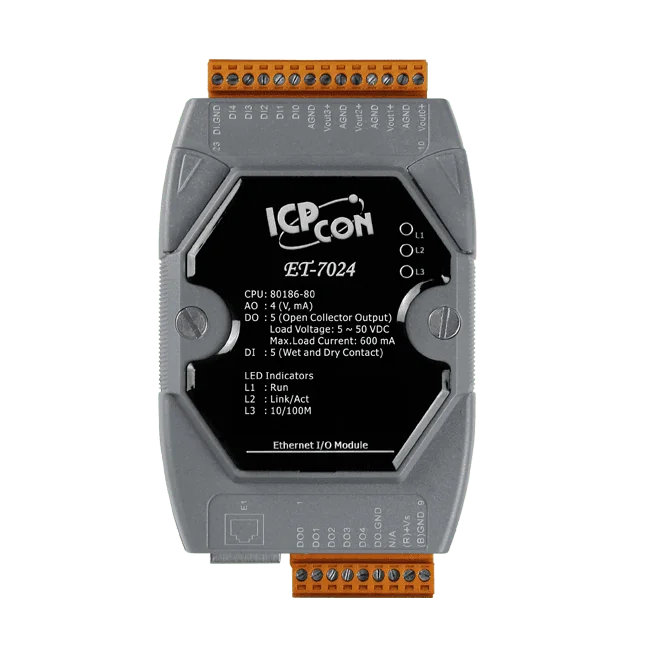

ET-7024 Modulo I/O Ethernet, 4 canali uscita analogica, 5 canali DI, 5 canali DO

Il modulo ET-7224 CR integra in un unico modulo I/O Ethernet per guida DIN le uscite analogiche, gli ingressi digitali e le uscite digitali. Ciascuna delle quattro uscite analogiche può essere impostata tramite jumper come tensione o corrente, coprendo i range +/-5 V, +/-10 V, 0 ~ 20 mA e 4 ~ 20 mA, una soluzione adatta a chi deve pilotare attuatori di campo di diverso tipo da un solo modulo.La comunicazione avviene tramite Modbus TCP e Modbus UDP, con web server integrato e web HMI per la configurazione e il monitoraggio. Lo switch 10/100 Base-TX a 2 porte integrato, dotato di bypass LAN, consente di collegare il modulo in cascata lungo la linea di rete senza uno switch dedicato su ciascun nodo.Progettato per l'automazione di edifici, di stabilimenti e di macchine, così come per la manutenzione e la diagnosi remota, il modulo offre doppio watchdog, valori programmabili all'accensione e valori di sicurezza per le uscite, oltre a un isolamento I/O di 2500 VDC e un isolamento Ethernet di 1500 VDC.ApplicazioniAutomazione di edificiAutomazione di stabilimentiAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

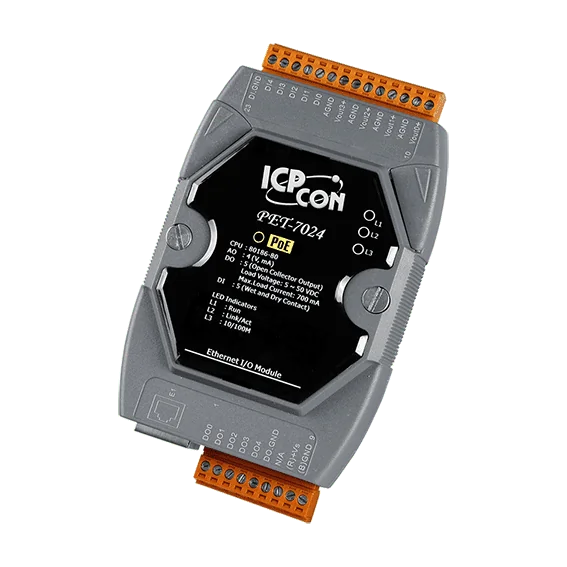

Il PET-7024 CR combina canali di uscita analogica, ingresso digitale e uscita digitale in un unico modulo Ethernet per guida DIN. Le sue quattro uscite analogiche possono essere impostate tramite jumper su tensione o corrente, coprendo +/-5 V, +/-10 V, 0 ~ 20 mA e 4 ~ 20 mA, in modo che un solo modulo possa pilotare una gamma di attuatori e controllori di campo. I cinque ingressi digitali accettano contatti a secco o bagnati e includono un contatore a 32 bit, mentre le cinque uscite digitali sono di tipo sink open-collector isolate.L'alimentazione può essere fornita tramite Ethernet con PoE IEEE 802.3af Classe 1 oppure da una morsettiera +12 ~ +48 VDC, semplificando il cablaggio nei quadri in cui un'alimentazione separata non è comoda. Sono supportati Modbus TCP e Modbus UDP, e il web server integrato e la web HMI consentono configurazione e monitoraggio da browser.Questa variante conforme RoHS è adatta all'automazione degli edifici, all'automazione di fabbrica e di macchina, nonché alla manutenzione e alla diagnosi remota. L'isolamento I/O interno al modulo da 2500 VDC e la protezione ESD da 4 kV aiutano a proteggere il modulo in installazioni elettricamente impegnative.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchinaManutenzione remotaDiagnosi remotaApparecchiature di test

Il PET-7224 CR è un modulo I/O Ethernet alimentato tramite PoE che integra quattro uscite analogiche, cinque ingressi digitali e cinque uscite digitali in un'unica unità montabile su guida DIN. Ciascuna uscita analogica può essere configurata come tensione o corrente tramite il relativo jumper, con i campi +/-5 V, +/-10 V, 0 ~ 20 mA e 4 ~ 20 mA, così un solo modulo può adattarsi a un'ampia gamma di attuatori e valvole.La comunicazione avviene tramite Modbus TCP e Modbus UDP, con web server integrato e web HMI per configurazione e monitoraggio. Uno switch a 2 porte con bypass LAN consente di collegare le unità in cascata lungo la rete, riducendo il cablaggio necessario per l'I/O distribuito.La protezione elettrica comprende isolamento intra-modulo di 2500 VDC e protezione ESD da 4 kV. Doppio watchdog, accensione programmabile e valori di sicurezza per le uscite, nonché la funzione di connessione a coppia I/O del dispositivo, supportano un funzionamento affidabile nelle attività di automazione e di diagnostica remota.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

L'ET-7026 CR è un modulo I/O Ethernet multifunzione che porta segnali analogici e digitali su un unico nodo di rete. I suoi sei ingressi analogici differenziali e le due uscite analogiche coprono un'ampia gamma di segnali di processo, mentre due ingressi digitali (con funzione contatore) e due uscite digitali open-collector gestiscono compiti di controllo discreti, il tutto in un'unità montabile su guida DIN.Ogni ingresso analogico può essere configurato per il proprio campo di misura, con opzioni di tensione e corrente da ±500 mV fino a ±10 V e 4 ~ 20 mA, con protezione contro sovratensioni di 240 Vrms. Il tipo di ingresso e uscita si seleziona tramite la posizione dei jumper, così lo stesso modulo si adatta a una varietà di dispositivi di campo. Ogni canale può essere impostato singolarmente.Il modulo è indicato per gli ingegneri che necessitano di accesso Modbus TCP o Modbus UDP senza un controllore separato nel punto di I/O. Un web server integrato e una web HMI supportano configurazione e monitoraggio, mentre il doppio watchdog, i valori programmabili di accensione e di sicurezza e la connessione a coppie di I/O contribuiscono a mantenere un comportamento prevedibile in caso di guasto.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
