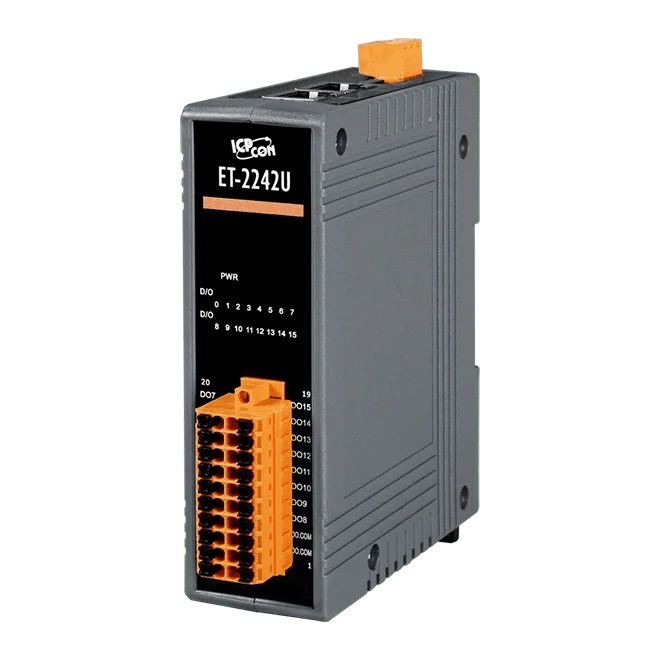

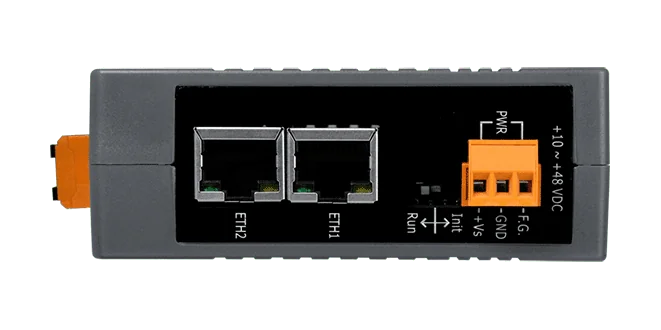

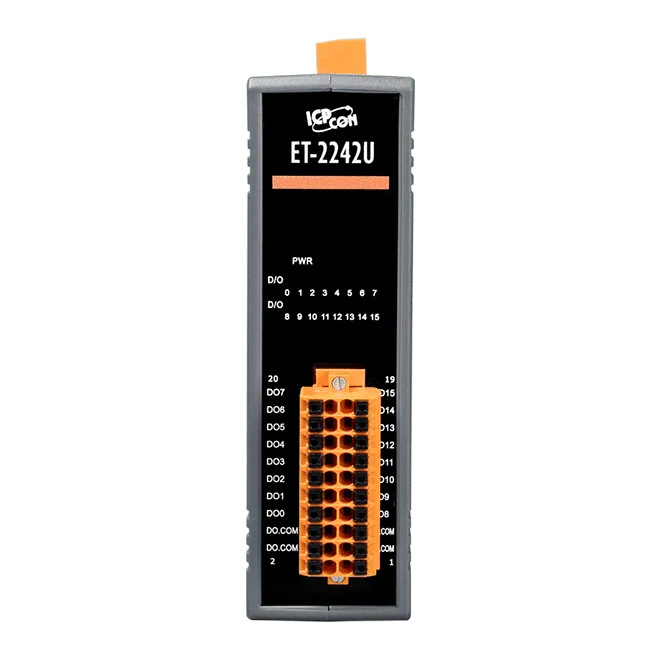

ET-2242U Modulo I/O Ethernet, 16 canali di uscita digitale con switch a 2 porte

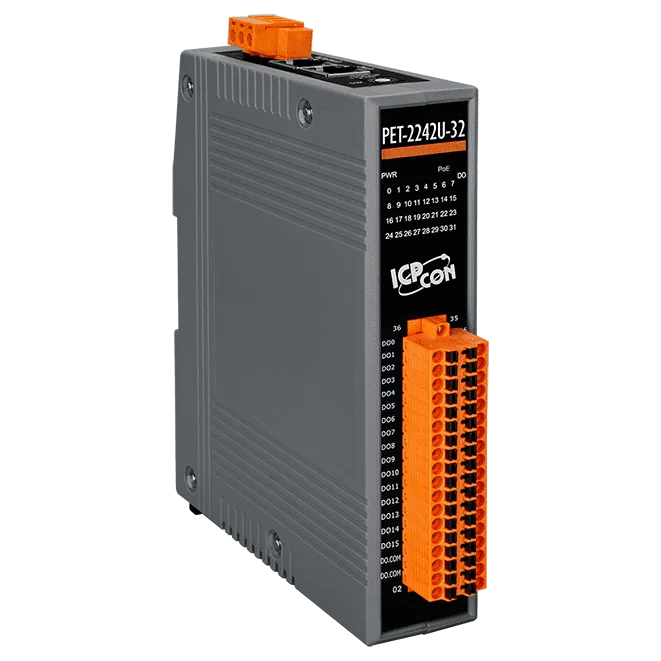

PET-2242U-32 fornisce 32 canali di uscita digitale con funzionamento sink/source, ciascuno dimensionato per un carico di 300 mA su +3,5 ~ +80 V. L'isolamento ottico (fotoaccoppiatori) e la protezione da cortocircuito su ogni canale lo rendono adatto alla commutazione di carichi di campo da un punto I/O in rete.Uno switch Ethernet integrato a due porte con LAN bypass supporta il cablaggio in daisy-chain, riducendo il cablaggio e la necessità di hardware di switch separato. Il modulo può essere alimentato tramite PoE (IEEE 802.3af, Classe 1) oppure da una morsettiera a +10 ~ +48 VDC, e include protezione EMS e isolamento I/O di 3000 VDC per impianti con elevato rumore elettrico.La comunicazione è disponibile tramite Modbus TCP e UDP, publish/subscribe MQTT e SNMP V2c, con un web server integrato per la configurazione. Valori programmabili di accensione e di sicurezza consentono agli ingegneri di definire gli stati delle uscite, e la funzione I/O Pair Connection permette di scrivere i dati DI remoti sui canali DO locali in modalità Pull.ApplicazioniAutomazione di fabbricaAutomazione di macchineAutomazione degli edificiDiagnostica e manutenzione remotaApparecchiature di test

L'ET-2242U-32 offre 32 uscite digitali in un unico modulo Ethernet montabile su guida DIN, con ogni canale in grado di pilotare un carico da 300 mA. Ogni uscita è isolata otticamente tramite optoaccoppiatore e protetta contro i cortocircuiti; il tipo Sink/Source è adatto al cablaggio di campo sia NPN sia PNP.Uno switch Ethernet integrato a due porte con bypass LAN supporta topologie a catena (daisy-chain), semplificando l'installazione e riducendo i costi infrastrutturali. La funzione I/O Pair Connection consente di scrivere i dati DI remoti sui canali DO locali in modalità Pull tramite Modbus TCP; il modulo può inoltre essere monitorato tramite SNMP V2c oppure integrato tramite la messaggistica MQTT di pubblicazione e sottoscrizione.Per impianti soggetti a forti disturbi elettrici, il modulo offre un isolamento I/O di 3000 V DC e protezione EMS contro EFT, ESD e sovratensioni. I valori di uscita all'accensione e quelli di sicurezza sono programmabili, ed è disponibile un web server integrato per la configurazione.ApplicazioniAutomazione di fabbricaAutomazione di macchinaBuilding automationDiagnosi remota e manutenzioneApparecchiature di test

L'ET-2242 CR è un modulo I/O Ethernet con 16 uscite digitali open-collector in configurazione sink, con una portata di 650 mA per ogni canale. È indicato per i progettisti che devono commutare un gruppo di carichi tramite Ethernet senza un dispositivo di rete dedicato, poiché lo switch integrato a 2 porte consente di collegare i moduli in cascata lungo una linea.Oltre alla commutazione, il modulo può essere configurato per mantenere un valore programmabile all'accensione e un valore di sicurezza per le proprie uscite. La funzione di connessione a coppie I/O collega i canali DO locali ai canali DI di un modulo remoto tramite Ethernet, con i dati DI remoti scritti sulle uscite locali in modalità Pull tramite Modbus TCP. Il supporto doppio watchdog, il web server integrato e il controllo degli accessi tramite password e filtro IP ampliano le opzioni di configurazione e di funzionamento.Per siti con esigenze elettriche gravose, l'ET-2242 CR offre un isolamento I/O di 3000 VDC e una protezione EMS (EFT/ESD/Surge). La capacità di publisher e subscriber MQTT e il supporto SNMP V2c consentono di inviare lo stato degli I/O a broker e software di gestione di rete.ApplicazioniAutomazione di fabbricaAutomazione di macchineAutomazione degli edificiDiagnosi e manutenzione remotaApparecchiature di test

ET-2251 CR è un modulo I/O Ethernet con 16 canali di ingresso digitale in grado di accettare sia contatti a umido sia contatti a secco. Ogni canale può inoltre funzionare come contatore a 32 bit, con un conteggio massimo di 4.294.967.295, per cui il modulo è adatto al conteggio di impulsi e al monitoraggio di stato oltre che al semplice rilevamento di sensori a interruttore.Lo switch Ethernet integrato a 2 porte con LAN bypass consente di collegare in cascata i moduli lungo una linea di rete, riducendo il numero di switch e di cablaggi necessari. La configurazione avviene tramite il web server integrato, e la funzione I/O Pair Connection (Push e Pull) permette di scrivere i dati DI locali su canali DO remoti via Modbus TCP.Per la comunicazione il modulo supporta Modbus TCP/UDP, MQTT sia come publisher sia come subscriber, e SNMP V2c con messaggi Trap opzionali per eventi I/O o di riavvio. La protezione EMS e il supporto all'isolamento I/O di 3000 VDC ne consentono l'impiego in ambienti industriali con elevati disturbi elettrici.ApplicazioniAutomazione di fabbricaAutomazione di macchineBuilding automationDiagnostica e manutenzione remotaApparecchiature di test
