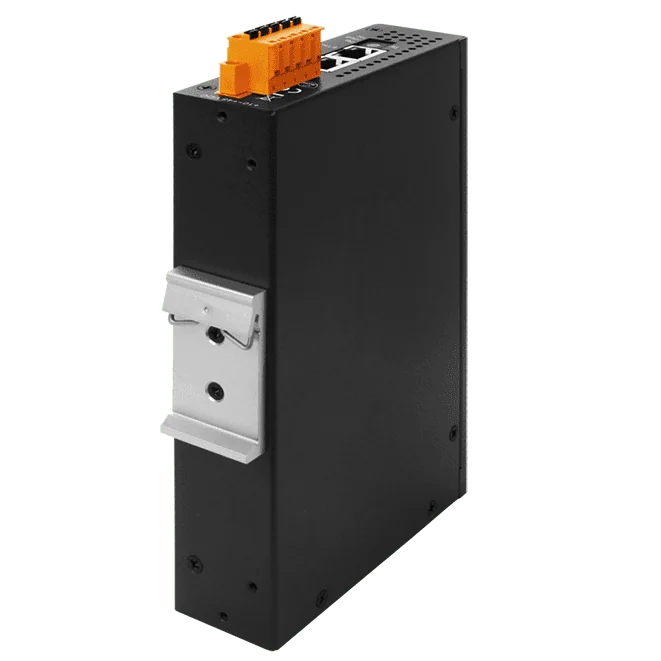

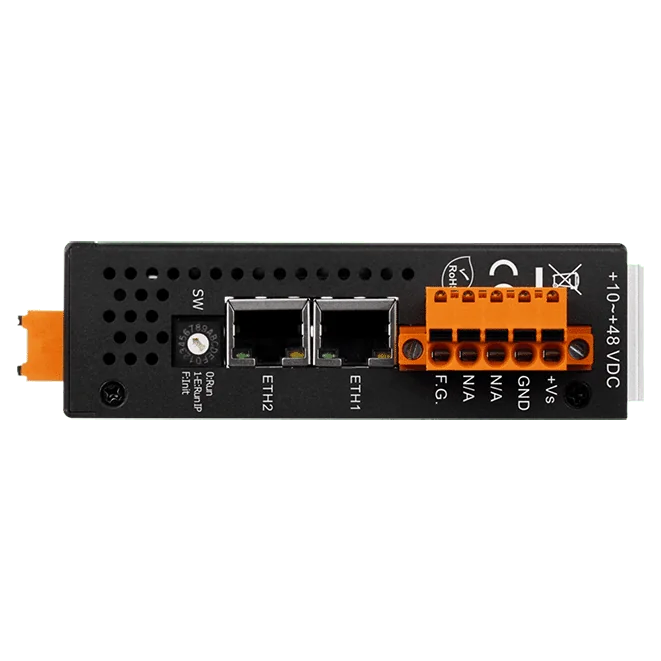

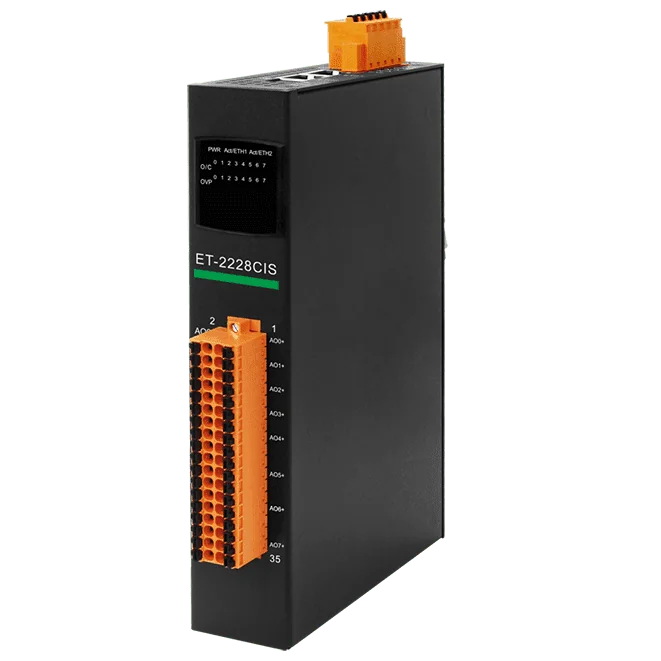

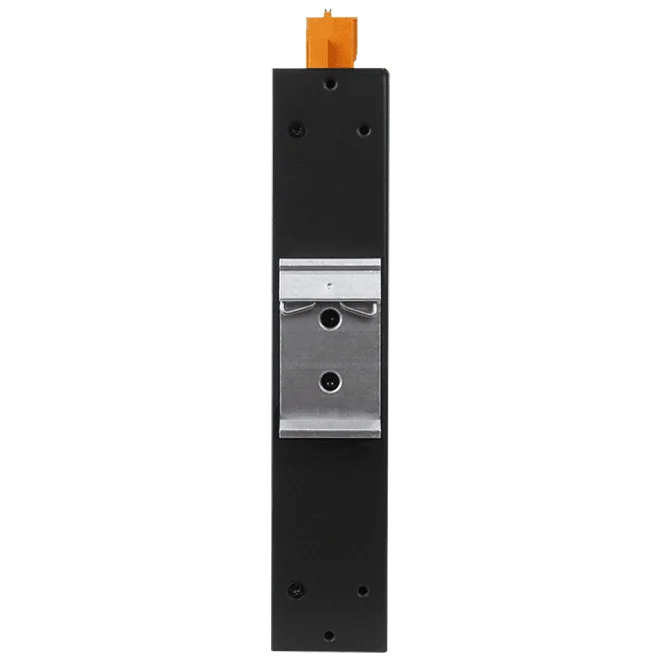

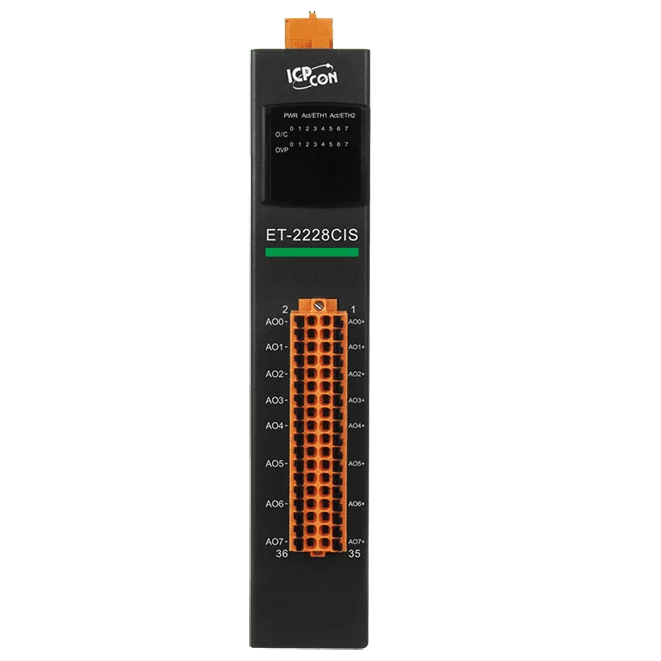

ET-2228CIS Modulo I/O Ethernet, 8 canali uscita analogica con switch a 2 porte

Il ET-2224CIS CR è un modulo di uscita analogica collegato via Ethernet, pensato per ingegneri che necessitano di quattro uscite isolate a 12 bit in un punto remoto della rete. Ogni canale può essere impostato su 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA o 4 ~ 20 mA, così un unico modulo può servire un mix di ingressi in tensione e in corrente sui dispositivi di campo.Il comportamento delle uscite può essere adattato al processo. I valori di accensione e di sicurezza sono programmabili, la rilettura delle uscite e la rilettura degli ADC di tensione/corrente aiutano a verificare ciò che il modulo sta pilotando, e la protezione da sovravalore impedisce uscite alte non intenzionali. La rilevazione di filo aperto è prevista sui canali 4 ~ 20 mA, e ogni canale è isolato dagli altri a 3000 VDC.Per la connettività, lo switch 10/100 Base-Tx a 2 porte integrato, con bypass LAN, supporta il cablaggio in daisy-chain, e il modulo è raggiungibile tramite Modbus TCP/UDP, MQTT o SNMP V2c. La I/O Pair Connection consente di scrivere dati di ingresso analogico remoti sulle uscite locali in modalità Pull. La scheda prodotto indica questo codice d'ordine come conforme RoHS.ApplicazioniAutomazione di fabbricaAutomazione di macchinaBuilding automationDiagnosi e manutenzione remotaApparecchiature di test

Il PET-2224CIS pilota quattro uscite analogiche da un nodo I/O remoto collegato via Ethernet. Ogni canale può essere impostato individualmente su 0 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA o 0 ~ 20 mA, così un solo modulo può servire una combinazione di attuatori e valvole con ingresso in tensione e in corrente.La lettura di ritorno dell'uscita e la protezione da sovravalore permettono di verificare cosa il modulo sta effettivamente pilotando. I valori di accensione e di sicurezza sono programmabili per canale, e il rilevamento di filo aperto è disponibile sulle uscite 4 ~ 20 mA. Il modulo è inoltre alimentato tramite PoE e include uno switch a 2 porte con bypass LAN, che semplifica il cablaggio in cascata (daisy-chain) in quadri e macchine.La comunicazione è disponibile tramite Modbus TCP/UDP, MQTT e SNMP V2c. Il modulo può pubblicare lo stato I/O come topic MQTT, sottoscrivere topic di comando e riconnettersi automaticamente dopo una disconnessione dal broker. La funzione I/O Pair Connection può inoltre scrivere i dati AI remoti sui canali AO locali in modalità Pull.ApplicazioniAutomazione di fabbricaAutomazione di macchineAutomazione degli edificiDiagnosi e manutenzione remotaApparecchiature di test

Il PET-2228CIS è un modulo I/O Ethernet per ingegneri che necessitano di otto uscite analogiche controllate via rete. Ogni canale può essere configurato singolarmente per funzionamento 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA o 4 ~ 20 mA, così un solo modulo può alimentare carichi misti in tensione e in corrente.L'integrità dell'uscita è garantita dalla rilettura dei valori di uscita, dalla protezione da sovravalore, dalla protezione da cortocircuito e dal rilevamento di filo aperto sui canali 4 ~ 20 mA. I valori programmabili di accensione e di sicurezza definiscono lo stato delle uscite all'avvio e durante i guasti di comunicazione, mentre i doppi watchdog aiutano il modulo a ripristinarsi dopo un guasto.Lo switch integrato a 2 porte con bypass LAN consente il cablaggio in daisy-chain, e il modulo può essere alimentato tramite PoE oppure da una morsettiera +10 ~ +48 VDC. La connessione a coppie I/O può scrivere dati di ingresso analogici remoti sulle uscite locali in modalità Pull tramite Modbus TCP, e le funzioni di pubblicazione e sottoscrizione MQTT supportano l'integrazione con sistemi basati su broker.ApplicazioniAutomazione di fabbricaAutomazione di macchineAutomazione degli edificiDiagnosi e manutenzione remotaApparecchiature di test

ET-2228CI CR è un modulo I/O Ethernet che fornisce otto uscite analogiche differenziali, ciascuna configurabile singolarmente per il funzionamento in tensione (0 ~ +5 VDC, 0 ~ +10 VDC) o in corrente (0 ~ 20 mA, 4 ~ 20 mA). È indicato per gli ingegneri che devono pilotare attuatori e valvole di campo da un controllore in rete, mantenendo i canali elettricamente isolati tra loro e dal lato I/O.Il modulo include un web server integrato per la configurazione e uno switch 10/100 Base-Tx a 2 porte con bypass LAN, così le unità possono essere collegate in cascata lungo una linea di rete. I valori di uscita all'accensione e di sicurezza sono programmabili, e il rilevamento di filo aperto è disponibile sui canali 4 ~ 20 mA. La I/O Pair Connection consente di scrivere i dati degli ingressi analogici di un modulo remoto sulle uscite locali in modalità Pull tramite Modbus TCP.Per i sistemi basati su MQTT, il modulo può pubblicare lo stato I/O come topic e ricevere messaggi dai topic sottoscritti, con meccanismi di riconnessione e Keep-Alive per mantenere il collegamento con il broker. Tra i casi d'uso tipici figurano l'automazione di fabbrica e di macchina, la building automation, la diagnosi e la manutenzione remota e le apparecchiature di test.ApplicazioniAutomazione di fabbricaAutomazione di macchinaBuilding automationDiagnosi e manutenzione remotaApparecchiature di test
