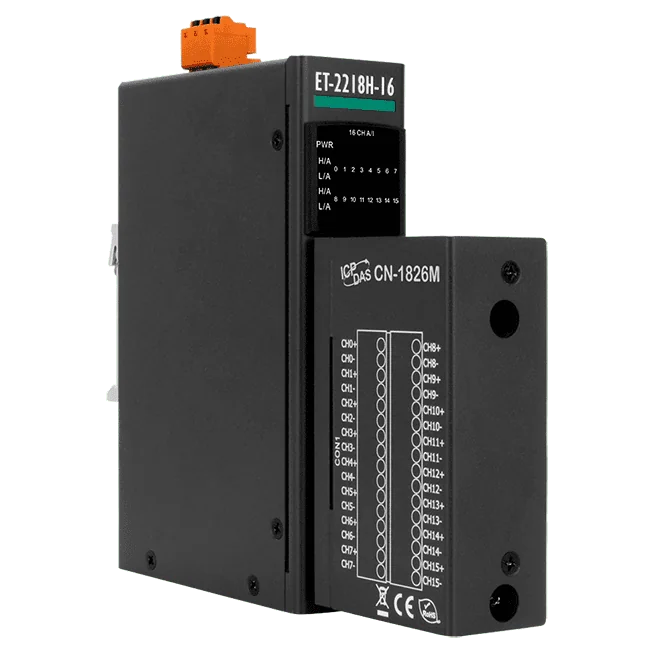

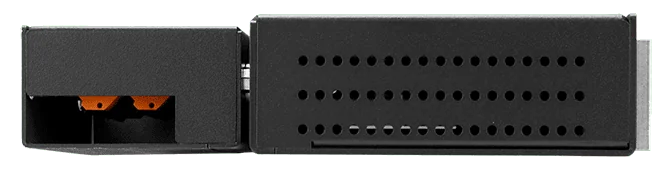

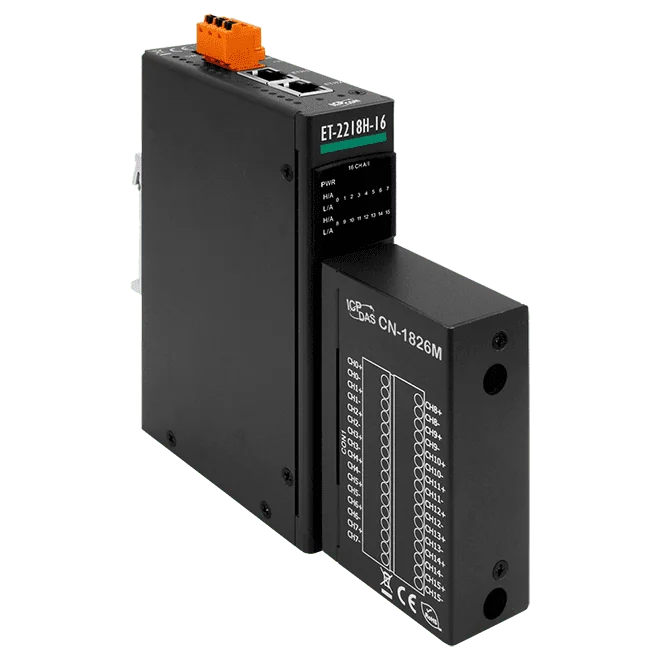

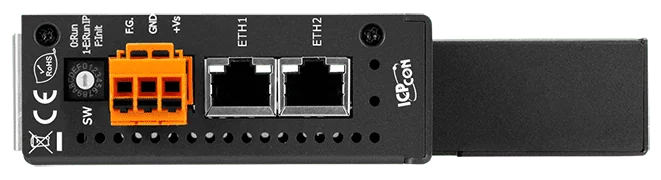

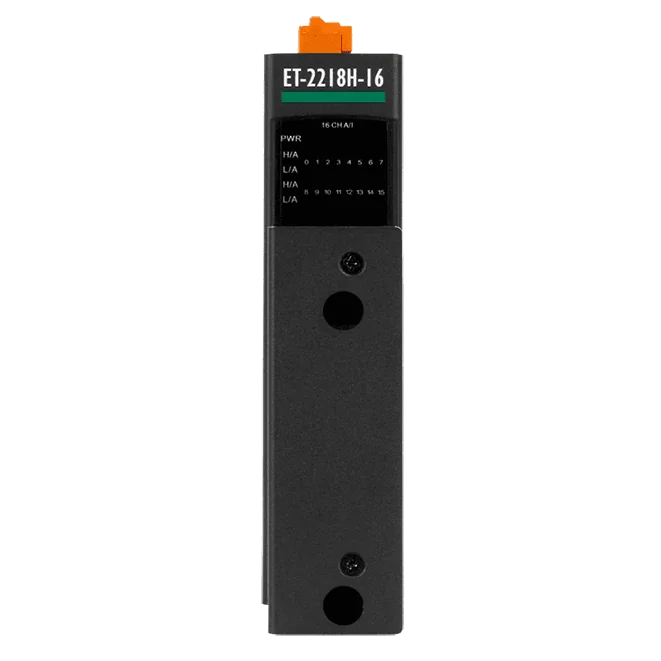

ET-2218H-16/S1 Modulo I/O Ethernet con switch Ethernet a 2 porte, ingresso termocoppia ad alta velocità a 16 canali, 100 S/s

Modulo I/O Ethernet con switch Ethernet a 2 porte, ingresso termocoppia ad alta velocità a 8 canali, 100 S/s. Include la scheda figlia CN-1825M.

Il ET-2218HS-16 CR è un modulo I/O Ethernet che porta 16 ingressi per termocoppia sulla rete. Ogni canale può essere configurato singolarmente e campionato fino a 100 Hz in modalità Fast, con rilevamento di filo aperto per segnalare i circuiti sensore interrotti. La compensazione automatica del giunto freddo è applicata su tutti i canali, così i tecnici possono collegare tipi standard di termocoppia senza hardware di riferimento esterno.Uno switch integrato a 2 porte 10/100 Base-Tx con bypass LAN consente di collegare in cascata i moduli lungo la rete, riducendo il cablaggio e l'infrastruttura di switch. La configurazione avviene tramite il web server integrato, e il modulo trasmette i dati tramite Modbus TCP/UDP, MQTT e SNMP V2c. Il firmware può essere aggiornato via Ethernet.Per impianti con forti disturbi elettrici, il modulo offre protezione EFT, ESD e da sovratensioni e isolamento I/O da 3000 VDC. È alloggiato in un involucro metallico, si monta su guida DIN o a parete, ed è certificato per il funzionamento da -25 ~ +75 °C.ApplicazioniProduzione di assemblaggi SMDProduzione di schede PCBProduzione di calzatureIndustria alimentareIndustria farmaceuticaQualsiasi applicazione di misura della temperatura in ambito industriale

L'ET-2215H è un modulo I/O remoto Ethernet pensato per gli ingegneri che necessitano di letture di temperatura rapide e accurate da sensori RTD. Ciascuno dei suoi otto canali accetta sensori Pt100, Ni120, Cu50 e Cu100 e può essere configurato individualmente. In modalità Fast ogni canale campiona a 90 Hz, mentre la modalità Normal opera a 1,5 Hz per canale.La compensazione della resistenza dei cavi a tre fili mantiene affidabili le letture quando le tratte di cavo sono lunghe, e il rilevamento di filo aperto segnala una connessione del sensore interrotta su qualsiasi canale. La precisione è specificata a ±0,05 % del FSR in modalità Normal e ±0,1 % del FSR in modalità Fast, entrambe a 25 ℃, con una risoluzione a 16 bit.Lo switch integrato a 2 porte con bypass LAN consente di collegare in cascata (daisy-chain) i moduli, riducendo il numero di switch necessari in un quadro. Un web server integrato gestisce la configurazione, l'accesso è protetto da password e filtro IP, e il firmware può essere aggiornato via Ethernet. L'isolamento galvanico è di 1500 VDC su Ethernet e 3000 VDC su I/O, e il modulo è specificato per l'immunità a EFT, ESD e sovratensioni secondo IEC 61000-4-4, -4-2 e -4-5.ApplicazioniAutomazione di fabbricaAutomazione di macchinaAutomazione degli edificiDiagnosi e manutenzione remotaApparecchiature di test

Il ET-2215H-16 è un modulo I/O Ethernet per la misura della temperatura con 16 ingressi RTD. Ogni canale può essere configurato individualmente e accetta sonde Pt100, Ni120, Cu50 e Cu100. La modalità Fast offre un campionamento di 90 Hz per canale, mentre la modalità Normal opera a 1,5 Hz per canale, così il modulo può essere adattato alla velocità richiesta dall'applicazione.L'eliminazione della resistenza dei cavi RTD a tre fili mantiene le letture accurate con diverse lunghezze di cavo, e il rilevamento di filo aperto segnala i collegamenti interrotti della sonda. Lo switch integrato 10/100 Base-Tx a 2 porte con bypass LAN consente agli ingegneri di collegare in cascata i dispositivi lungo la rete, riducendo il cablaggio e l'hardware di commutazione. Sono supportati Modbus TCP/UDP, MQTT e SNMP V2c, e il modulo può essere configurato tramite il suo web server.Per impianti soggetti a forti disturbi elettrici, il modulo garantisce un isolamento I/O di 3000 VDC e un isolamento Ethernet di 1500 VDC, insieme a protezione EFT, ESD e da sovratensioni ai livelli indicati nelle specifiche. È alloggiato in un involucro metallico e si monta su guida DIN o a parete.ApplicazioniAutomazione di fabbricaAutomazione di macchineBuilding automationDiagnosi e manutenzione remotaApparecchiature di collaudo
