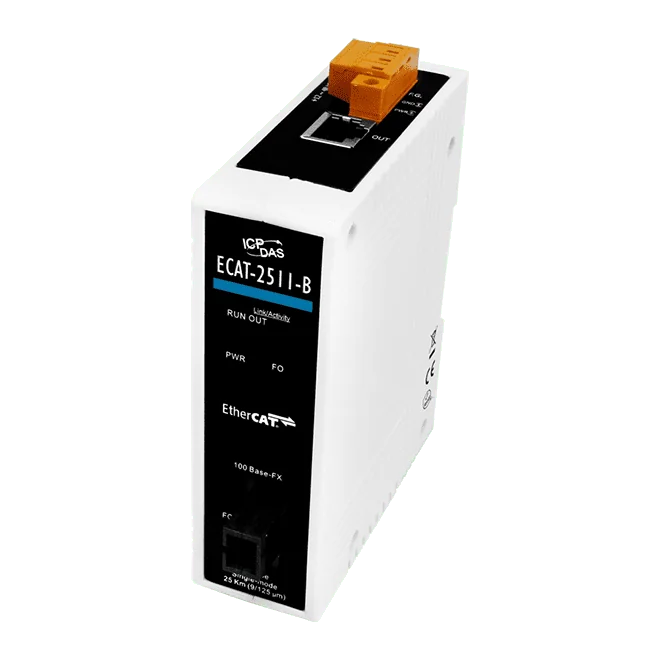

ECAT-2511-B Convertitore di mezzo EtherCAT monofibra, TX 1550 nm, RX 1310 nm

ECAT-2511-A è il lato EtherCAT di un collegamento in fibra monofilare. Converte il segnale EtherCAT in luce su fibra monomodale SC, rigenera il segnale per correggerne la distorsione e isola i guasti di bus causati da un cortocircuito o da un disturbo su un cavo, impedendo che si propaghino lungo la rete. La trasmissione in fibra aiuta inoltre a mantenere il traffico EtherCAT al riparo dal rumore EMS e RFI.L'unità deve essere utilizzata insieme a ECAT-2511-B, poiché le due unità funzionano come coppia. Poiché un unico filo trasporta il traffico in entrambe le direzioni, una coppia abbinata sfrutta meglio la fibra esistente, riducendo il costo di nuove installazioni in fibra rispetto alla posa di un cavo dedicato per ciascuna direzione.La porta EtherCAT 1 x RJ-45 e la porta SC monomodale supportano una distanza tra stazioni fino a 25 km su 100BASE-FX. L'unità dispone di protezione dall'inversione di polarità, un ingresso da +12 VDC a +48 VDC e un'opzione di montaggio su guida DIN.ApplicazioniEstensione di segmenti EtherCAT tra stazioni su fibra monomodaleCollegamenti in fibra monofilare dove è disponibile una sola fibraInstallazioni esposte al rumore EMS e RFI

Il ECAT-2513 CR è un modulo junction EtherCAT SubDevice a 4 porte per realizzare reti EtherCAT flessibili. Accetta un collegamento in ingresso e offre tre porte RJ-45 in uscita, così una linea daisy-chain può essere suddivisa in diramazioni, semplificando il cablaggio nelle macchine e nei quadri.Suddividere la rete in sezioni cablate separatamente limita l'impatto di un guasto. Se un SubDevice smette di rispondere o un cavo viene scollegato, sono interessati solo i dispositivi di quella sezione, mentre il resto della rete può continuare a comunicare con il controllore Main Device. Questo rende più rapide la messa in servizio e la ricerca guasti, poiché ogni sezione può essere verificata in modo indipendente.Il modulo supporta collegamenti daisy-chain e a stella ed è progettato per il montaggio su guida DIN in alloggiamento in plastica, con protezione contro l'inversione di polarità sull'alimentazione +10 ~ +30 VDC. Il materiale di riferimento descrive inoltre per questa famiglia di prodotti una topologia ad anello per la ridondanza dei cavi, che mantiene in funzione il sistema di controllo in caso di guasto di un cavo su un lato.ApplicazioniConversione di reti EtherCAT daisy-chain in topologie a diramazioniSuddivisione in sezioni delle reti EtherCAT per isolare i guasti e velocizzare il debugRidondanza dei cavi mediante topologia ad anelloCablaggio distribuito di macchine e quadri con installazione su guida DIN

ECAT-2515 CR è un modulo SubDevice di giunzione EtherCAT a 6 porte che consente di realizzare topologie a diramazione a partire da un singolo segmento EtherCAT. La porta IN si collega alla rete a monte, mentre le cinque porte OUT alimentano rami separati, così da sostituire le lunghe catene daisy chain con una struttura più gestibile.Il cablaggio suddiviso in sezioni semplifica la messa in servizio e la ricerca guasti. In caso di guasto di un SubDevice o di scollegamento di un cavo, sono interessati solo i dispositivi della stessa sezione, mentre le altre sezioni possono continuare a comunicare con il controllore Main Device. Ogni sezione può quindi essere sottoposta a debug in modo indipendente, riducendo i tempi di diagnosi.Il modulo supporta connessione daisy chain e a stella, con una distanza fino a 100 m tra le stazioni su 100BASE-TX. È verificato con lo strumento di test di conformità EtherCAT, dispone di protezione ESD a contatto da 4 kV su ogni porta e si monta su guida DIN in un alloggiamento in plastica con protezione contro l'inversione di polarità sull'alimentazione da +10 ~ +30 VDC.ApplicazioniConversione del cablaggio daisy chain in topologia a diramazioneCablaggio a sezioni, così che un guasto interessi una sola sezione durante il debugRidondanza dei cavi ad anello, come descritto per i moduli di giunzione EtherCAT

ECAT-2517 CR è un SubDevice EtherCAT di tipo junction a 8 porte che consente di abbandonare la classica topologia a catena (daisy-chain) con un unico percorso di cablaggio. Le sue porte (una IN e sette OUT) permettono di suddividere la rete in rami o segmenti a stella, semplificando il cablaggio in macchine e quadri dove una lunga catena seriale risulta difficile da instradare.Poiché ogni ramo è cablato come sezione separata, il guasto di un SubDevice o la disconnessione di un cavo interessano solo il segmento di appartenenza. I dispositivi delle altre sezioni continuano a comunicare con il controllore Main Device, così da poter isolare i guasti e svolgere la diagnostica sezione per sezione, senza arrestare l'intera rete.Il modulo supporta una configurazione di ridondanza dei cavi in cui la rete forma un anello, così la comunicazione può proseguire dal lato opposto nel caso in cui venga perso un percorso di cavo. Ogni porta è dotata di protezione ESD a contatto da 4 kV e l'unità è alloggiata in un involucro metallico per montaggio su guida DIN, con alimentazione in ingresso da +10 ~ +30 VDC.ApplicazioniConversione del cablaggio a catena in topologia a rami o a stellaIsolamento dei guasti di rete a singole sezioni per accelerare la diagnosticaRidondanza dei cavi ad anello per sistemi di controlloCablaggio EtherCAT distribuito in macchine e quadri
