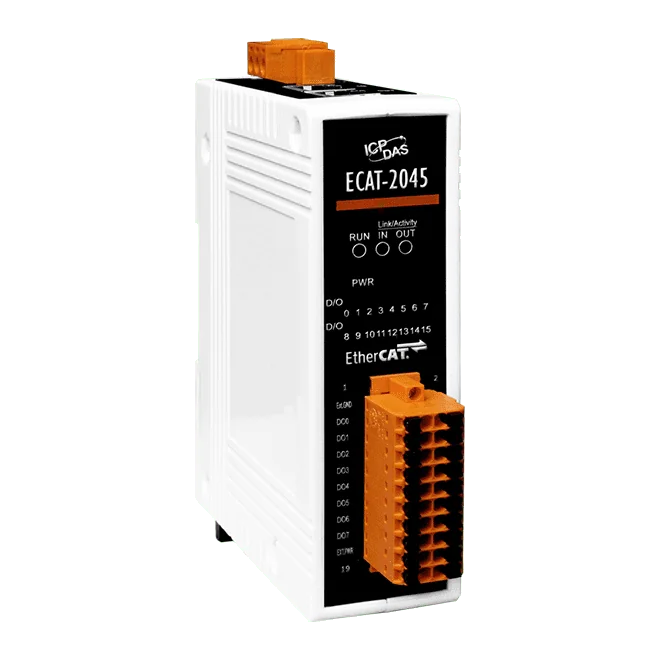

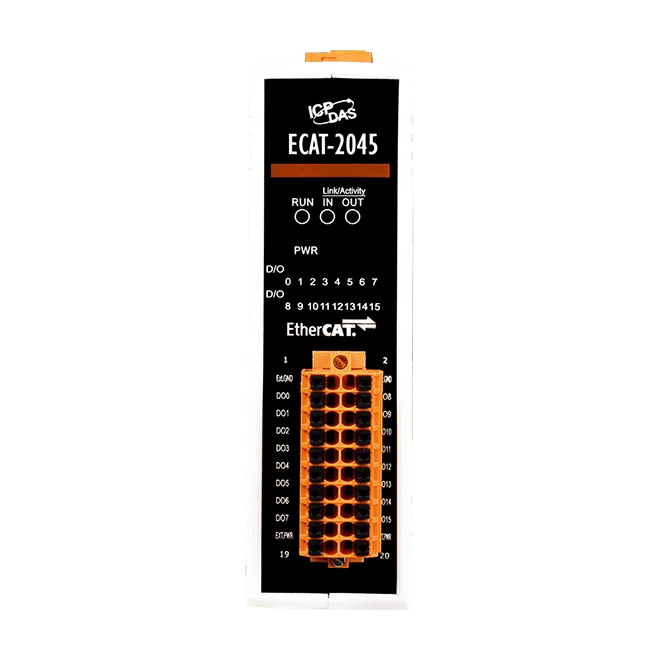

ECAT-2045 Modulo I/O EtherCAT SubDevice, 16 canali DO isolati (Sink, NPN)

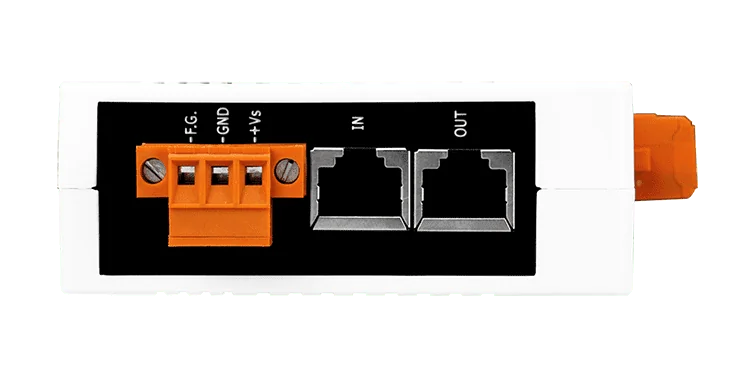

ECAT-2045K-32 è un SubDevice EtherCAT che pilota 32 uscite digitali isolate a collettore aperto di tipo sink (NPN) da un singolo modulo montabile su guida DIN. Le sue due porte RJ-45 consentono il cablaggio daisy-chain, quindi i dispositivi possono essere installati lungo una linea oppure in topologie a stella e ad anello senza uno switch separato tra le stazioni.Ogni uscita commuta un carico da +3,5 VDC a +50 VDC con una corrente fino a 500 mA per canale, con isolamento di 3750 Vrms tra il lato di campo e il bus. Il comportamento 'mantieni valori uscita' permette alle uscite di conservare l'ultimo stato quando la macchina a stati EtherCAT cambia, il che è adatto a macchine in cui un reset improvviso degli attuatori non è desiderabile.Lo stato delle uscite è visibile tramite gli indicatori LED sul pannello frontale ed è disponibile anche tramite i dati di processo. Il modulo è stato verificato con lo strumento di test di conformità EtherCAT e ha un intervallo di funzionamento nominale di -25 ~ +75 °C.ApplicazioniUtensili per semiconduttoriFormatura dei metalliConfezionamentoStampaggio a iniezioneSistemi di assemblaggioMacchine da stampaRobotica

L'ECAT-2045-32 è un EtherCAT SubDevice che aggiunge 32 uscite digitali isolate a una rete EtherCAT. Ogni canale è un'uscita open-collector di tipo sink (NPN) con portata di 500 mA, in grado di commutare carichi da +3,5 VDC a +50 VDC, con isolamento di 3750 Vrms tra il lato campo e il bus.Due porte RJ-45 consentono di collegare il modulo in cascata (daisy-chain), così la cablatura può seguire topologie a stella, lineari o ad anello, con meno switch e meno infrastruttura. Le stazioni possono essere distanziate fino a 100 m su 100BASE-TX, e sono supportati i clock distribuiti con tempo di ciclo di 1 ms.Lo stato di ciascuna uscita è visibile sugli indicatori LED e nei dati di processo.Verificato con lo strumento di test di conformità EtherCAT, quindi funziona con qualsiasi EtherCAT Main Device o configuratore conforme.ApplicazioniAttrezzature per semiconduttoriFormatura dei metalliConfezionamentoStampaggio a iniezioneSistemi di assemblaggioMacchine da stampaRobotica

L'ECAT-2011H è un modulo di ingresso analogico EtherCAT SubDevice per ingegneri che devono portare su una rete EtherCAT segnali di tensione o corrente a 12 bit. Ogni canale può essere impostato via software come ingresso differenziale o single-ended, quindi un unico modulo copre 8 segnali differenziali oppure 16 segnali single-ended.Due porte bus RJ-45 consentono il collegamento in cascata dei moduli, riducendo il cablaggio e adattandosi a topologie a stella, lineari o ad anello. Lo stato degli ingressi viene trasmesso tramite i dati di processo e il modulo è stato verificato con lo strumento di test di conformità EtherCAT.I range selezionabili includono 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA e ±4~20 mA. Il modulo funziona con alimentazione da +10 a +30 VDC, si monta su guida DIN ed è specificato per il funzionamento a -25 ~ +75 °C. Range e filtri non sono configurabili per singolo canale.ApplicazioniMacchine per semiconduttoriFormatura dei metalliConfezionamentoStampaggio a iniezioneSistemi di assemblaggioMacchine da stampaRobotica

L'ECAT-2012H è un EtherCAT SubDevice che porta ingressi analogici a 16 bit su una rete EtherCAT. I canali possono essere configurati via software come 8 ingressi differenziali o 16 ingressi single-ended; ciascun ingresso accetta segnali di tensione o corrente su intervalli da 0~10 V fino a ±20 mA e 4~20 mA. Lo stato degli ingressi viene restituito attraverso i dati di processo, così che un EtherCAT Main Device o un configuratore possa leggerlo direttamente.Due porte bus RJ-45 permettono di collegare i moduli in catena (daisy chain), riducendo il cablaggio e semplificando l'installazione. Sono supportate le topologie a stella, lineare e ad anello, con una distanza fino a 100 m tra le stazioni su 100BASE-TX. Il modulo ha superato il tool di test di conformità EtherCAT e il suo MCU gestisce il traffico di rete in modo efficiente, con elaborazione on-the-fly e un tempo di ciclo di 1 ms.Il modulo è adatto a costruttori di macchine e integratori di sistema che lavorano su attrezzature per semiconduttori, deformazione dei metalli, confezionamento, stampaggio a iniezione, linee di assemblaggio, macchine da stampa e robotica. Il connettore a morsettiera rimovibile, gli indicatori LED e il montaggio su guida DIN ne facilitano l'installazione nei quadri elettrici.ApplicazioniAttrezzature per semiconduttoriDeformazione dei metalliConfezionamentoStampaggio a iniezioneLinee di assemblaggioMacchine da stampaRobotica
