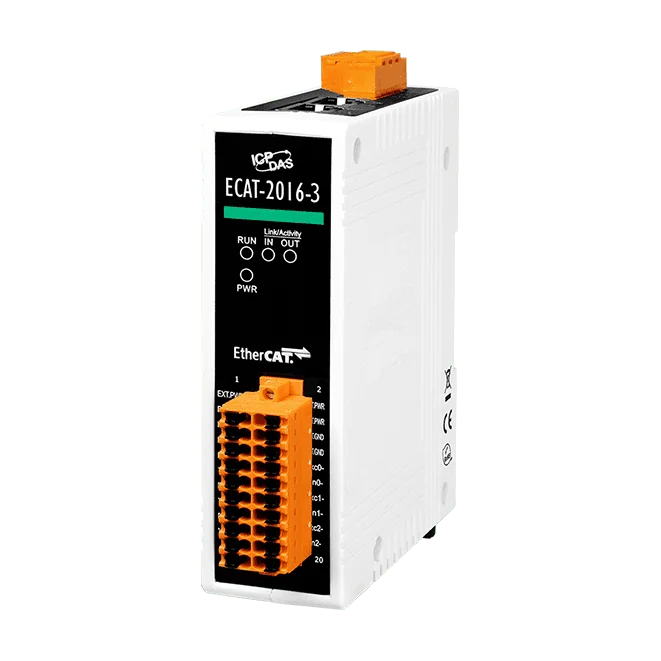

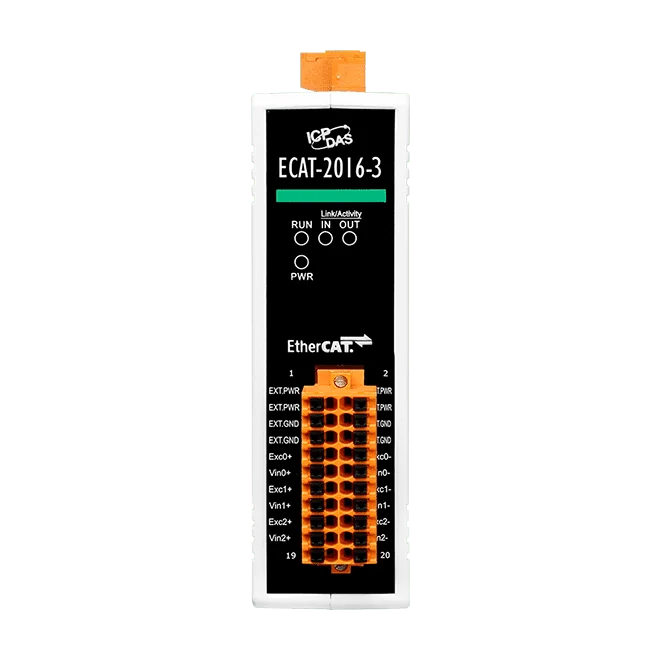

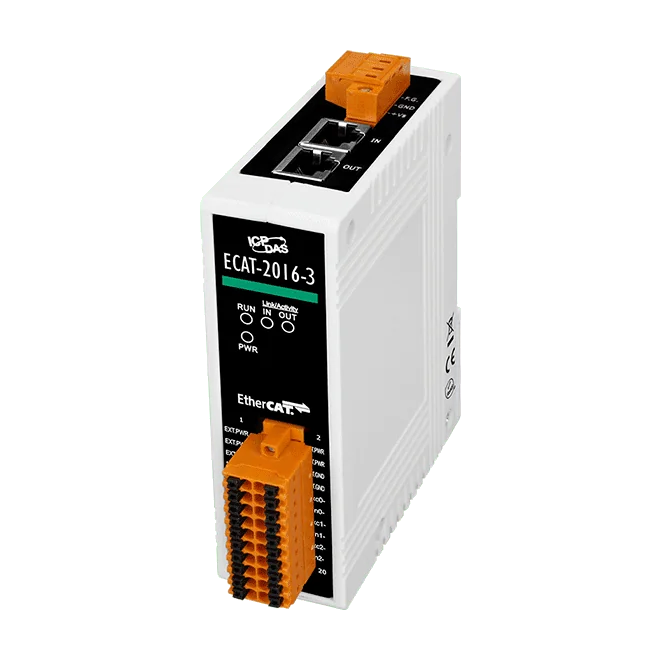

ECAT-2016-3 Modulo SubDevice EtherCAT, 3 canali 16 bit ingresso estensimetrico

ECAT-2016N è un EtherCAT SubDevice che porta un singolo canale per estensimetri su una rete EtherCAT. Si collega direttamente a un ponte resistivo, così celle di carico e sensori a ponte intero simili possono essere letti senza un condizionatore di segnale separato. Il campo di ingresso è selezionabile via software da ±10 mV fino a ±1,25 V, e ogni lettura è disponibile per l'EtherCAT Main Device tramite i dati di processo.Due porte RJ-45 consentono di collegare il modulo in daisy chain, semplificando il cablaggio e riducendo l'infrastruttura necessaria. La rete può essere realizzata in topologia a stella, lineare o ad anello, con fino a 100 m tra le stazioni su 100BASE-TX. Il modulo ha un tempo di ciclo di 1 ms e un progetto con ingresso e uscita isolati, con protezione EMS conforme a IEC 61000-4-2, -4-4 e -4-5.Il modulo dispone di morsettiera rimovibile, indicatori LED e un alloggiamento in plastica per guida DIN. Funziona da +10 VDC a +30 VDC e nell'intervallo da -25 a +75 °C. Si noti che le impostazioni di range e filtro non sono supportate per singolo canale e che non è prevista la rilevazione di filo aperto.ApplicazioniMacchine per semiconduttoriDeformazione dei metalliConfezionamentoStampaggio a iniezioneSistemi di assemblaggioMacchine da stampaRobotica

L'ECAT-2011H è un modulo di ingresso analogico EtherCAT SubDevice per ingegneri che devono portare su una rete EtherCAT segnali di tensione o corrente a 12 bit. Ogni canale può essere impostato via software come ingresso differenziale o single-ended, quindi un unico modulo copre 8 segnali differenziali oppure 16 segnali single-ended.Due porte bus RJ-45 consentono il collegamento in cascata dei moduli, riducendo il cablaggio e adattandosi a topologie a stella, lineari o ad anello. Lo stato degli ingressi viene trasmesso tramite i dati di processo e il modulo è stato verificato con lo strumento di test di conformità EtherCAT.I range selezionabili includono 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA e ±4~20 mA. Il modulo funziona con alimentazione da +10 a +30 VDC, si monta su guida DIN ed è specificato per il funzionamento a -25 ~ +75 °C. Range e filtri non sono configurabili per singolo canale.ApplicazioniMacchine per semiconduttoriFormatura dei metalliConfezionamentoStampaggio a iniezioneSistemi di assemblaggioMacchine da stampaRobotica

L'ECAT-2012H è un EtherCAT SubDevice che porta ingressi analogici a 16 bit su una rete EtherCAT. I canali possono essere configurati via software come 8 ingressi differenziali o 16 ingressi single-ended; ciascun ingresso accetta segnali di tensione o corrente su intervalli da 0~10 V fino a ±20 mA e 4~20 mA. Lo stato degli ingressi viene restituito attraverso i dati di processo, così che un EtherCAT Main Device o un configuratore possa leggerlo direttamente.Due porte bus RJ-45 permettono di collegare i moduli in catena (daisy chain), riducendo il cablaggio e semplificando l'installazione. Sono supportate le topologie a stella, lineare e ad anello, con una distanza fino a 100 m tra le stazioni su 100BASE-TX. Il modulo ha superato il tool di test di conformità EtherCAT e il suo MCU gestisce il traffico di rete in modo efficiente, con elaborazione on-the-fly e un tempo di ciclo di 1 ms.Il modulo è adatto a costruttori di macchine e integratori di sistema che lavorano su attrezzature per semiconduttori, deformazione dei metalli, confezionamento, stampaggio a iniezione, linee di assemblaggio, macchine da stampa e robotica. Il connettore a morsettiera rimovibile, gli indicatori LED e il montaggio su guida DIN ne facilitano l'installazione nei quadri elettrici.ApplicazioniAttrezzature per semiconduttoriDeformazione dei metalliConfezionamentoStampaggio a iniezioneLinee di assemblaggioMacchine da stampaRobotica

Il ECAT-2024 CR è un EtherCAT SubDevice che pilota quattro canali di uscita analogica isolati a 12 bit da un EtherCAT Main Device o da un configuratore. Lo stato delle uscite viene restituito nei dati di processo, così lo stato dei canali può essere monitorato nello stesso ciclo dei valori di controllo.Due porte bus RJ-45 supportano il collegamento in daisy-chain, semplificando l'installazione del dispositivo e il cablaggio. Le stazioni possono distare fino a 100 m su 100BASE-TX, con tempo di ciclo di 1 ms e clock distribuiti. Un MCU integrato gestisce il traffico di rete e l'elaborazione on-the-fly.Ogni canale è certificato per una protezione ESD a contatto di ±4 kV, e il modulo soddisfa i livelli IEC 61000-4-4 EFT, IEC 61000-4-2 ESD e IEC 61000-4-5 surge. Il morsetto rimovibile, gli indicatori LED di stato I/O e l'alloggiamento in plastica per montaggio su guida DIN lo rendono adatto a quadri elettrici che operano da -25 ~ +75 °C.ApplicazioniMacchine per semiconduttoriFormatura dei metalliConfezionamentoStampaggio a iniezioneSistemi di assemblaggioMacchine da stampaRobotica
