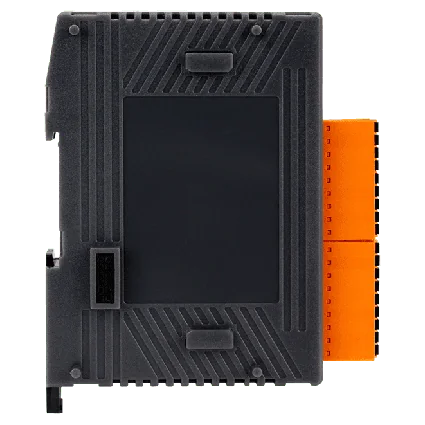

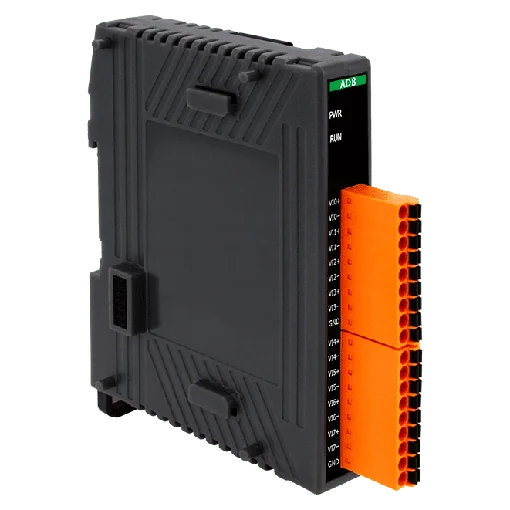

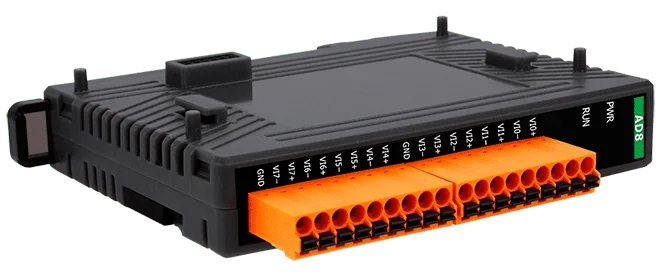

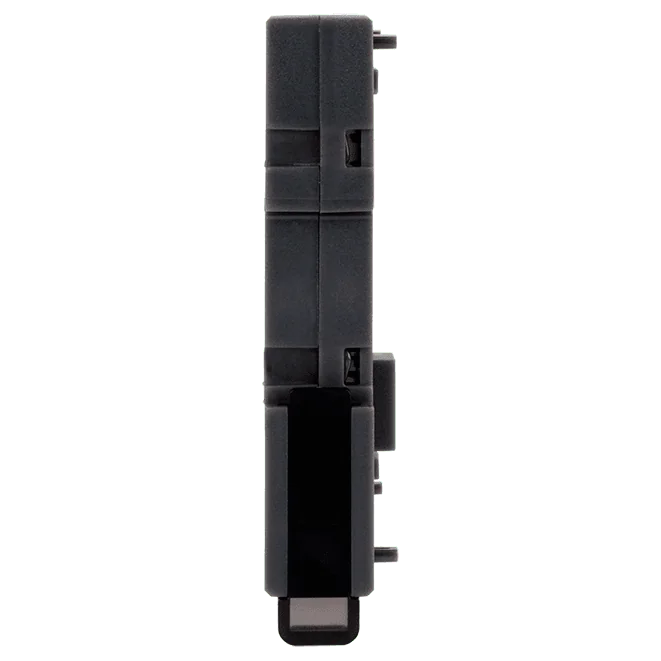

EC4-AD8 Modulo slim EtherCAT SubDevice per ingressi analogici, 8 canali 16 bit

L'EC4-A16 è un SubDevice EtherCAT slim che aggiunge 16 uscite digitali isolate a una rete EtherCAT. Ogni canale è un'uscita N-MOS di tipo source con diodo di ricircolo interno, con portata nominale di 500 mA per canale per tensioni di carico da +10 VDC a +40 VDC. Il modulo è pensato per ingegneri che necessitano di un controllo denso delle uscite digitali su EtherCAT senza un ingombro elevato.Il modulo supporta un tempo di ciclo di 100 μs con distributed clocks. I valori delle uscite all'accensione sono configurabili, ed è possibile scegliere se le uscite mantengano i propri valori al cambio di stato della macchina a stati EtherCAT. Lo stato attuale di ciascun canale di uscita è indicato da indicatori LED sull'involucro, e il morsetto rimovibile semplifica il cablaggio e la sostituzione.L'involucro misura 17,5 x 108 x 73 mm (L x P x A, esclusi i morsetti) e può essere installato su guida DIN o montato a parete. Il modulo ha superato il tool di test di conformità ed è dichiarato compatibile con vari MainDevice EtherCAT standard. Riporta le marcature CE, UKCA, RoHS e WEEE.ApplicazioniControllo distribuito delle uscite digitali su reti EtherCAT

Il modulo EC4-C16 CR è un modulo I/O slim EtherCAT SubDevice che commuta 16 uscite digitali elettricamente isolate. È adatto al controllo distribuito in reti EtherCAT, dove sono prioritari un ingombro ridotto e un numero limitato di cavi di campo. Ogni canale è un'uscita open-collector a sink con diodo di ricircolo interno, con valori nominali fino a 40 VDC e 500 mA per canale.Lo stato delle uscite può essere verificato a colpo d'occhio tramite i LED di indicazione sul contenitore. Il modulo offre inoltre valori configurabili delle uscite all'accensione e, se richiesto, può mantenere i valori delle uscite dopo un cambio di stato della macchina a stati EtherCAT. Sono supportati gli orologi distribuiti con un tempo di ciclo di 100 μs.Il suffisso CR indica la variante d'ordine conforme RoHS. Il modulo è marcato CE, UKCA, FCC, RoHS e WEEE, funziona con alimentazione +24 VDC a -25 ~ +70°C e si installa su guida DIN o a parete.ApplicazioniCommutazione distribuita di carichi in reti EtherCATSostituzione del cablaggio di campo punto-punto con meno cavi tramite moduli di uscita digitale remoti

EC4-DA4 CR è un modulo slim EtherCAT SubDevice che aggiunge quattro uscite analogiche isolate da 12 bit a una rete di controllo. Ogni canale può essere impostato su un campo di tensione o corrente, tra cui ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA e 0 ~ 20 mA, così un singolo modulo può pilotare un'ampia varietà di dispositivi di campo.La comunicazione avviene su EtherCAT con un tempo di ciclo di 100 μs e supporto per il distributed clock. Gestire le uscite analogiche dal bus anziché tramite cablaggio parallelo dedicato riduce il numero di cavi necessari per un dato numero di punti, e i valori di uscita possono essere monitorati via software. Il modulo ha superato i test di conformità ed è destinato all'uso con diversi MainDevice EtherCAT standard.L'alloggiamento è in plastica e misura 17,5 x 108 x 73 mm (L x P x A, esclusi i morsetti). Il montaggio è su guida DIN o a parete e utilizza un connettore a morsettiera rimovibile. Il modulo è dichiarato per il funzionamento da -25 a +70 °C e viene alimentato a +24 VDC, con isolamento di 2500 VDC sulle uscite.ApplicazioniControllo distribuito di uscite analogiche in reti EtherCATPilotaggio di setpoint di tensione o corrente verso dispositivi di campo nel controllo di quadri e macchineSistemi in cui la riduzione del cablaggio per le uscite analogiche è una priorità

L'EC4-ENC2A è un SubDevice EtherCAT slim che collega due encoder assoluti a una rete EtherCAT. Ogni canale funziona in modo indipendente e i due canali vengono campionati simultaneamente, così gli ingegneri possono acquisire i dati di posizione di due assi nello stesso ciclo.Ogni canale accetta trasmissione SSI oppure BiSS-C unidirezionale, con dati fino a 48 bit, inclusi i bit di errore e di avviso e il CRC in modalità BiSS-C. La trasmissione opera fino a 10 MHz e i ritardi del cavo vengono compensati automaticamente in modalità BiSS-C per tratte fino a 70 metri. Sono supportate le codifiche binaria e Gray, e il polinomio CRC è personalizzabile fino a CRC-8.Il modulo supporta il funzionamento in modalità Free-Run e Distributed Clock, con un tempo di ciclo EtherCAT dichiarato di 100 µs. È alimentato a +24 V DC, offre un isolamento fotoelettrico di 2000 VDC sugli ingressi encoder ed è alloggiato in un contenitore plastico per montaggio su guida DIN o a parete. Il codice d'ordine qui riportato reca la designazione RoHS.ApplicazioniMisura di posizione di precisione
