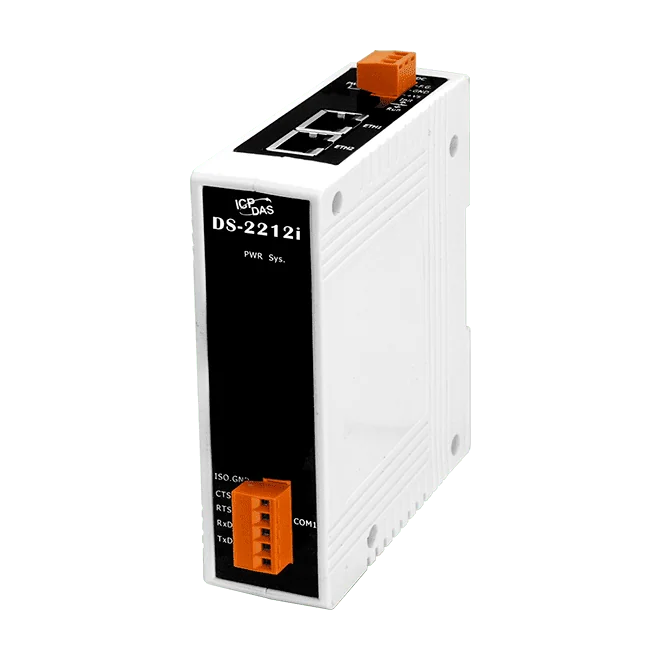

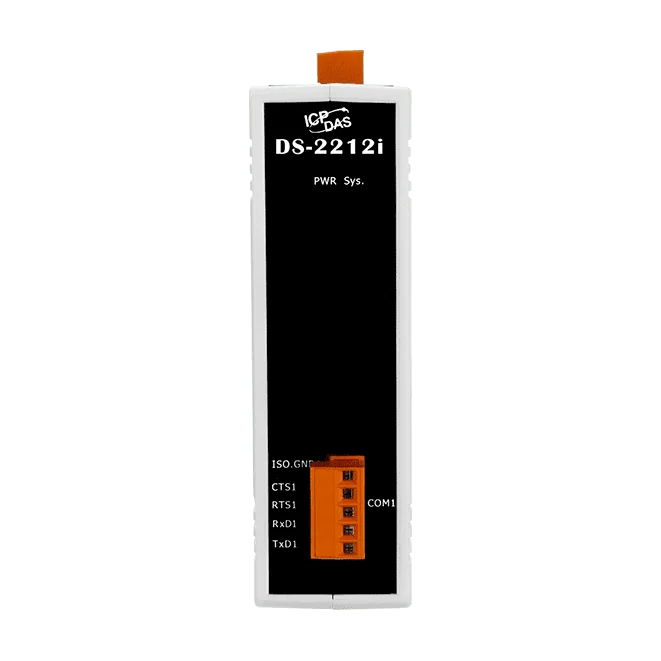

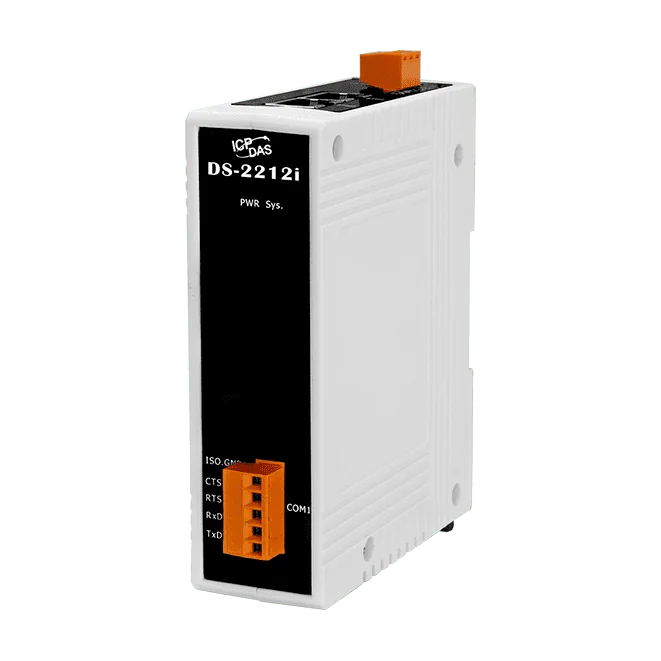

DS-2212i Server di dispositivi seriale-Ethernet, RS-232 isolato, 1 porta
Server di dispositivi DS-2212i CR seriale-Ethernet con una porta RS-232 isolata, switch Ethernet a 2 porte per il collegamento in cascata e alimentazione PoE o tramite morsettiera, per applicazioni COM virtuale e TCP.
- Aggiunge la connettività Ethernet a un dispositivo RS-232, con velocità della porta seriale fino a 115200 bps
- Modalità applicative COM virtuale, TCP Server e TCP Client
- Funzionamento pair-connection (serial-bridge, serial-tunnel) che instrada i dati seriali su TCP/IP tra due dispositivi
- Switch Ethernet a 2 porte con bypass LAN per il cablaggio in daisy-chain
- Ingresso di alimentazione PoE (IEEE 802.3af, Classe 1) o morsettiera +12 ~ 48 VDC
- 1 porta RS-232 con isolamento di alimentazione 1000 VDC e isolamento del segnale 3000 VDC
194,00 € per pezzo
| 1-9 pz | 194,00 € | |
|---|---|---|
| 10-30 pz | 185,00 € | −5 % |
| 31+ pz | 175,00 € | −10 % |
Info sui prodotti "DS-2212i Server di dispositivi seriale-Ethernet, RS-232 isolato, 1 porta"
Il DS-2212i CR porta un dispositivo seriale RS-232 standard su Ethernet, consentendo di raggiungerlo tramite LAN o Internet senza modificare il software del dispositivo. La modalità COM virtuale permette alle applicazioni Windows di aprire una porta COM standard del PC mappata sul modulo remoto, mentre le modalità TCP Server e TCP Client coprono le connessioni di rete dirette tra apparecchiature seriali e sistemi host.
Lo switch Ethernet a 2 porte con bypass LAN consente di collegare il dispositivo in cascata lungo una tratta di cavo, semplificando il posizionamento e riducendo l'infrastruttura di switch. Il modulo può essere alimentato da una sorgente PoE conforme a IEEE 802.3af Classe 1 oppure da morsettiera a +12 ~ 48 VDC, e la porta RS-232 isolata è dimensionata per un isolamento del segnale di 3000 VDC.
La configurazione avviene tramite il web server integrato, che supporta indirizzamento IP statico o DHCP, e il modulo può essere montato su guida DIN. L'unità è dotata delle marcature CE, UKCA, FCC, RoHS e WEEE ed è dimensionata per una temperatura di esercizio di -25 ~ +75 °C.
Applicazioni
- Collegamento di dispositivi RS-232 a reti Ethernet
- Accesso remoto a dispositivi seriali tramite Ethernet o Internet
- Collegamenti serial-bridge o serial-tunnel tra due dispositivi seriali su TCP/IP
- Accesso COM virtuale a dispositivi seriali da PC Windows
| Alloggiamento: | Plastica |
|---|---|
| Ingresso di alimentazione: | PoE, da +12 a 48 VDC |
| Interfaccia: | RS-232 |
| Isolamento: | 3000 VDC segnale, 1000 VDC alimentazione |
| Montaggio: | Guida DIN |
| Porte: | 2 Ethernet, 1 seriale |
| Protocollo: | TCP/IP |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Device server da seriale a Ethernet |
| PoE: | IEEE 802.3af Classe 1 |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | ARM a 32 bit |
| Ethernet | |
| Porte | 10/100 Base-TX, RJ-45 a 8 pin x 2, (Auto-negoziazione, MDI/MDIX automatico, indicatore LED) PoE (IEEE 802.3af, Classe 1) |
| Porte COM | |
| Porte | 1 x RS-232 a 5 fili (1000 VDC per isolamento dell'alimentazione, 3000 VDC per isolamento del segnale) |
| Velocità di trasmissione | 115200 bps max. |
| Parità | Nessuna, Dispari, Pari, Mark, Space |
| Bit di dati | 5, 6, 7, 8 |
| Bit di stop | 1, 2 |
| Alimentazione | |
| Consumo | 0,07 A @ 24 VDC |
| Alimentato tramite PoE | IEEE 802.3af, Classe 1 |
| Alimentato tramite morsettiera | da +12 ~ 48 VDC |
| Meccanico | |
| Involucro | Plastica |
| Dimensioni (mm) | 97 mm x 126 mm x 33 mm (W x H x D) |
| Installazione | Montaggio su guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
