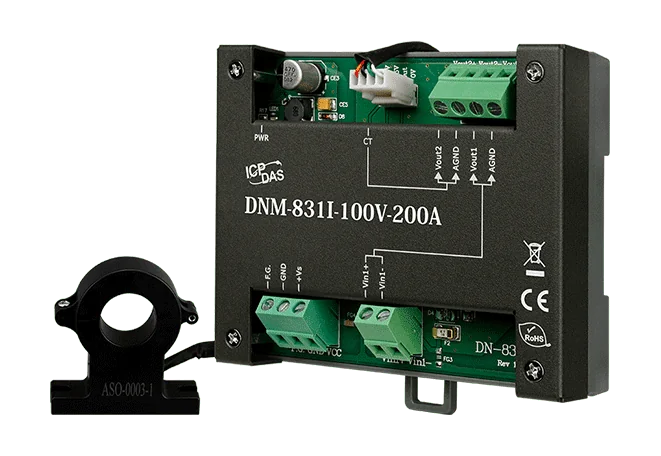

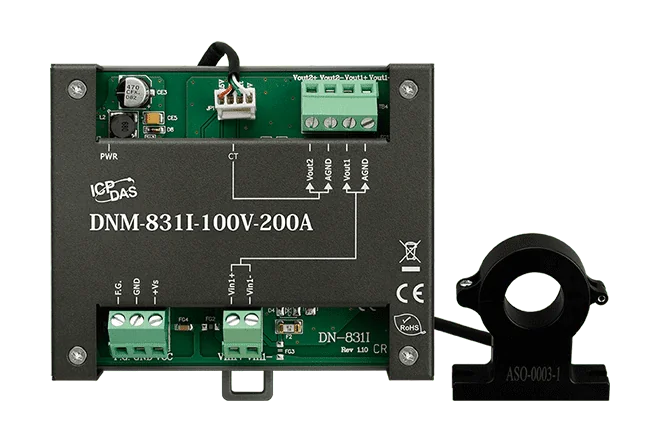

DNM-831I-100V-200A Attenuatore di tensione e trasformatore di corrente, ±100 V / ±200 A

Il DNM-831I-600V-2000A consente agli ingegneri di portare segnali di tensione continua e alternata elevate e di corrente elevata su hardware standard per ingressi analogici. Un canale attenua la tensione fino a ±600 V e un altro canale, tramite un trasformatore di corrente a pinza, gestisce fino a ±2000 A. Entrambi i percorsi forniscono un'uscita ±10 V, compatibile con i comuni moduli di ingresso analogico.È previsto isolamento tra ingressi e uscite e tra i canali, con 3000 VDC per entrambi, che aiuta a impedire che il rumore proveniente dal lato ad alta potenza penetri nel segnale di misura. L'alloggiamento metallico si montа su guida DIN ed è alimentato da +10 VDC a +30 VDC.L'uso tipico è in sistemi di monitoraggio e misura in cui la corrente o la tensione primaria sono troppo elevate per il collegamento diretto a un ingresso analogico. Il trasformatore di corrente è fornito con un cavo di collegamento da 1,5 m e il cavo CA-040415-1 è incluso in questo codice d'ordine.ApplicazioniMisura di correnti elevate con moduli di ingresso analogicoMonitoraggio di tensioni AC/DC elevateCondizionamento del segnale in sistemi di misura industriali

DNM-831I-600V-1000A combina un canale attenuatore di tensione e un canale trasformatore di corrente in un unico modulo metallico per guida DIN. Gli ingressi fino a ±600 VDC e ±1000 A vengono scalati a uscite ±10 V, in modo che i segnali di alta tensione e alta corrente possano essere letti dall'hardware standard per ingressi analogici.Il modulo garantisce un isolamento di 3000 VDC tra le sezioni interne e tra i canali, impedendo che i disturbi passino tra ingressi e uscite. È progettato per funzionare con moduli di ingresso analogico come I-7017, I-87017, M-7017RMS e I-87017W-RMS per la misura di corrente elevata.Il codice d'ordine include il cavo CA-040415-1 e il trasformatore di corrente ASO-0024, quindi il TA a pinza con il relativo cavo di collegamento da 1,5 m viene fornito pronto per il collegamento.ApplicazioniMisura di corrente elevata con moduli di ingresso analogicoMonitoraggio di segnali ad alta tensione in quadri di controllo industrialiMisura di segnali di tensione e corrente AC e DC

DNM-831I-600V-500A è un condizionatore di segnale a canale singolo che combina un attenuatore di tensione e un trasformatore di corrente in un unico alloggiamento metallico per guida DIN. Scala ingressi ad alta tensione fino a ±600 V e ingressi ad alta corrente fino a ±500 A a ±10 V, in modo che possano essere letti dai comuni moduli di ingresso analogico a basso livello, invece che da hardware dedicato alla misura di alta potenza.L'isolamento è il motivo principale per cui specificare questa unità. Garantisce un isolamento di 3000 VDC all'interno del modulo e di 3000 VDC tra i canali, contribuendo a tenere il rumore proveniente dal lato ad alta tensione o ad alta corrente lontano dal segnale di misura. Il rapporto di attenuazione lineare e l'elevata impedenza d'ingresso rendono l'uscita scalata semplice da interpretare.Questo codice d'ordine include il cavo CA-040415 e il trasformatore di corrente ASO-0001. L'ingresso di corrente utilizza un trasformatore di tipo a pinza con diametro interno Φ21 mm e un cavo di collegamento da 1,5 m. Le altre portate della serie DNM-800, come le varianti 600 V, 2000 A e 600 V, 200 A, sono elencate separatamente.ApplicazioniMisura di alta corrente tramite moduli di ingresso analogico come I-7017, I-87017, M-7017RMS e I-87017W-RMSMisura di alta tensione con segnali analogici isolati da ±10 VMonitoraggio elettrico negli armadi di controllo industriali

Il DNM-831I-600V-200A è un kit di condizionamento del segnale che riporta un canale di alta tensione e un canale di alta corrente a livelli di ±10 V, così da poter essere letti dai comuni moduli di ingresso analogico. L'ingresso di tensione accetta fino a ±600 V, mentre l'ingresso di corrente utilizza un trasformatore di corrente a pinza con portata ±200 A.Ogni canale è isolato dalla propria uscita e dall'altro canale, con isolamento di 3000 VDC tra i moduli e tra i canali. Questo aiuta a evitare interferenze di rumore dagli ingressi alle uscite. Il rapporto di attenuazione lineare e l'elevata impedenza d'ingresso rendono semplice l'interpretazione del segnale di uscita scalato.Il kit è fornito con il cavo CA-040415-1 e il trasformatore di corrente ASO-0003-1. Si monta su guida DIN in un involucro metallico ed è previsto per il funzionamento a -25 ~ +75 °C. Abbinarlo a moduli quali I-7017, I-87017, M-7017RMS o I-87017W-RMS per misurare le alte correnti.ApplicazioniMisura di alte correnti con moduli di ingresso analogicoMonitoraggio di alta tensione su segnali AC e DCMonitoraggio della potenza e acquisizione dati in ambito industrialeIsolamento del segnale in ambienti elettrici rumorosi

DNM-831I-600V-50A combina un canale attenuatore di tensione e un canale trasformatore di corrente in un alloggiamento metallico per guida DIN. Gli ingressi fino a ±600 V e ±50 A vengono scalati su uscite da ±10 V, in modo che i moduli di ingresso analogico compatibili possano leggere segnali di alta tensione e alta corrente.L'isolamento di 3000 VDC tra i moduli e tra i canali impedisce al rumore di passare dagli ingressi alle uscite o da un canale all'altro. Il rapporto di attenuazione è lineare, l'impedenza d'ingresso è elevata e il cablaggio è semplice.Questo codice d'ordine include il cavo CA-040415 e il trasformatore di corrente ASO-0002. L'alimentazione è da +10 VDC a +30 VDC e la temperatura di esercizio nominale è da -25 a +75 °C.ApplicazioniMisura di segnali di alta tensione con moduli di ingresso analogicoMisura di segnali di alta corrente con moduli di ingresso analogicoUtilizzo con i moduli di ingresso analogico I-7017, I-87017, M-7017RMS e I-87017W-RMS

DN-831I-100V-50A è un condizionatore di segnale per guida DIN che porta un ingresso ad alta tensione e un ingresso ad alta corrente nel campo di misura dei moduli di ingresso analogici standard. Il canale di tensione attenua ±100 V a ±10 V, mentre il canale di corrente utilizza un trasformatore di corrente a pinza che scala ±50 A a ±10 V.Ogni canale è isolato dall'altro e dagli ingressi e uscite del modulo, con isolamento di 3000 VDC tra i moduli e tra i canali. Questo aiuta a impedire che il rumore proveniente dal lato ad alta potenza entri nel segnale di misura. Il rapporto di attenuazione è lineare e l'impedenza di ingresso è elevata.Il codice d'ordine CR include il cavo CA-040415 e il trasformatore di corrente ASO-0002, pertanto il TA a pinza con il suo cavo da 1,5 m e apertura Φ21 mm è fornito con l'unità. Funziona con un'alimentazione da +10 VDC a +30 VDC, assorbe 1,8 W ed è previsto per il funzionamento a -25 ~ +75 °C.ApplicazioniMisura di corrente elevata con moduli di ingresso analogiciMisura di tensione continua e alternata elevata con moduli di ingresso analogici

DN-831I-100V-200A è un condizionatore di segnale per guida DIN che porta un punto di misura ad alta tensione e uno ad alta corrente a livelli leggibili dai moduli di ingresso analogici standard. Il canale di tensione attenua ±100 V a ±10 V, mentre il canale di corrente utilizza un trasformatore a pinza con portata ±200 A, anch'esso scalato a ±10 V.Ogni canale è isolato galvanicamente, con 3000 VDC tra i moduli e 3000 VDC tra canali, il che aiuta a impedire che il rumore proveniente dal lato ad alta tensione si propaghi nella catena di misura. L'elevata impedenza d'ingresso e il rapporto di attenuazione lineare rendono semplice la scalatura dell'uscita via software. Il trasformatore di corrente a pinza ha un'apertura Φ21 mm e un cavo da 1,5 m.L'unità è alimentata da 10 a 30 VDC, assorbe 1,8 W ed è racchiusa in un involucro di plastica per il montaggio su guida DIN. È specificata per il funzionamento da -25 a +75 °C e riporta le marcature CE, UKCA, FCC, RoHS e WEEE.ApplicazioniMisura di corrente elevata tramite moduli di ingresso analogiciMonitoraggio di segnali ad alta tensione con moduli di ingresso analogici

DN-831I-100V-500A è un modulo di condizionamento del segnale che riporta segnali di alta tensione e alta corrente a un livello leggibile dai moduli di ingresso analogico standard. Il canale di tensione attenua ingressi fino a ±100 V, mentre il canale di corrente utilizza un trasformatore di corrente a pinza per attenuare ingressi fino a ±500 A; entrambe le uscite sono scalate a ±10 V.Il modulo garantisce un isolamento di 3000 VDC tra i moduli e tra i canali, che contribuisce a tenere il rumore proveniente dagli ingressi ad alto livello lontano dalle uscite. Il rapporto di attenuazione lineare e l'elevata impedenza d'ingresso rendono le uscite semplici da interpretare. Questo codice d'ordine include il cavo CA-040415 e il trasformatore di corrente ASO-0001.È destinato all'uso con moduli di ingresso analogico come I-7017, I-87017, M-7017RMS e I-87017W-RMS per misurare correnti elevate. Il modulo si installa su guida DIN e viene alimentato da +10 VDC a +30 VDC.ApplicazioniMisura di correnti elevate con moduli di ingresso analogicoMisura di alta tensione con uscita isolata ±10 VQuadri di monitoraggio industriale e acquisizione dati

DN-831I-100V-1000A condiziona un ingresso ad alta tensione e un ingresso ad alta corrente in modo che i moduli di ingresso analogici standard possano misurarli. Gli ingressi di ±100 V e ±1000 A vengono attenuati linearmente a uscite di ±10 V, consentendo agli ingegneri di utilizzare i comuni canali ±10 V per misure di livello elevato.L'isolamento è un aspetto fondamentale in questo tipo di front end. Il modulo garantisce un isolamento di 3000 VDC tra i moduli e tra i canali, il che contribuisce a ridurre l'accoppiamento di rumore dagli ingressi alle uscite e tra i canali. L'elevata impedenza d'ingresso e il cablaggio semplice ne rendono immediata l'integrazione in installazioni esistenti su guida DIN.Questo codice d'ordine include il cavo CA-040415-1 e il trasformatore di corrente ASO-0024. Il trasformatore di corrente a pinza ha un diametro interno di Φ40,5 mm e un cavo di collegamento da 1,5 m. Il modulo è alimentato da +10 VDC a +30 VDC, assorbe 1,8 W e opera da -25 a +75 °C.ApplicazioniMisura di alta corrente mediante moduli di ingresso analogiciMisura di tensione AC/DC elevata con ingressi analogici ±10 V

DN-831I-100V-2000A è un modulo di condizionamento del segnale montabile su guida DIN, con un canale attenuatore di tensione e un canale trasformatore di corrente. Scala un ingresso ±100 V e un ingresso ±2000 A su uscite ±10 V, così che tensioni elevate e correnti elevate possano essere misurate con i comuni moduli di ingresso analogico ±10 V.Il modulo garantisce un isolamento di 3000 VDC tra i moduli e tra i canali, impedendo che i disturbi passino dagli ingressi alle uscite o da un canale all'altro. Il rapporto di attenuazione è lineare e l'impedenza d'ingresso è elevata, quindi il segnale misurato non viene caricato in modo apprezzabile dal condizionatore.Questo codice d'ordine CR include il cavo CA-040415-1 e il trasformatore di corrente a pinza ASO-0025 con diametro interno di 40,5 mm. Tra i moduli di ingresso analogico compatibili citati nella fonte figurano I-7017, I-87017, M-7017RMS e I-87017W-RMS.ApplicazioniMisura di alta tensione e alta corrente con moduli di ingresso analogicoMonitoraggio elettrico in quadri di controllo industriali

Il modulo DNM-831I-100V-50A CR integra un canale di alta tensione e un canale di alta corrente in un unico modulo su guida DIN. Gli ingressi fino a ±100 VDC e ±50 A vengono attenuati a un'uscita di ±10 V, in modo da poter essere letti da moduli di ingresso analogico che accettano un segnale di tensione standard.Ogni ingresso è isolato dalla propria uscita e dall'altro canale, con isolamento di 3000 VDC tra i moduli e tra i canali. Questo contribuisce a tenere lontano dal percorso di misura il rumore proveniente dai circuiti di alta tensione e di alta corrente. L'ingresso di corrente utilizza il trasformatore di corrente a pinza in dotazione, con apertura di 21 mm e cavo di collegamento da 1,5 m.L'ordine comprende il cavo CA-040415 e il trasformatore di corrente ASO-0002. Il modulo è alloggiato in metallo, funziona con alimentazione da +10 VDC a +30 VDC e ha un intervallo di temperatura nominale da -25 a +75 °C. Possiede le marcature CE, UKCA, FCC, RoHS e WEEE.ApplicazioniMisura di alta tensione con moduli di ingresso analogicoMisura di alta corrente con moduli di ingresso analogicoMonitoraggio di segnali di tensione e corrente AC e DC in quadri di controllo industriali

Il DNM-831I-100V-500A condiziona un segnale di alta tensione e uno di alta corrente portandoli a un livello leggibile dai moduli di ingresso analogico standard. Il canale di tensione attenua fino a ±100 V a ±10 V, mentre il canale di corrente utilizza un trasformatore di corrente a pinza con portata ±500 A, anch'esso scalato a ±10 V.Punti chiave per la progettazione del sistema:L'isolamento di 3000 VDC tra i moduli e di 3000 VDC tra i canali impedisce al rumore di passare dagli ingressi alle uscite o tra i canali.Il contenitore metallico e il montaggio su guida DIN ne facilitano l'installazione nei quadri elettrici.Campo di funzionamento da -25 ~ +75 °C, con umidità limitata al 10 ~ 90% UR senza condensa.Questo codice d'ordine include il cavo CA-040415 e il trasformatore di corrente ASO-0001. Il trasformatore a pinza ha un diametro interno di Φ21 mm e un cavo di collegamento da 1,5 m, quindi può essere montato intorno a un conduttore senza doverlo scollegare.ApplicazioniMisura di tensione alternata o continua elevata fino a ±100 V con moduli di ingresso analogico standardMisura di corrente elevata fino a ±500 A senza contatto diretto con il conduttoreInvio di segnali di tensione e corrente di alto livello ai moduli I-7017, I-87017, M-7017RMS o I-87017W-RMS
