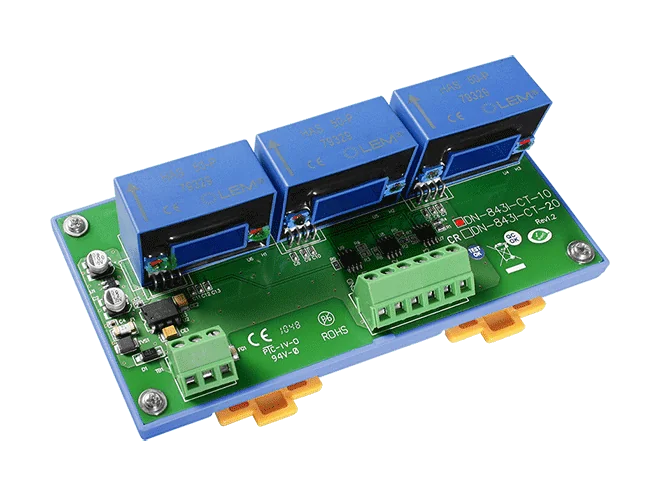

DN-843I-CT-10 Modulo trasformatore di corrente a 3 canali, 10 A AC/DC

Il DN-843I-CT-1 CR è un modulo trasformatore di corrente a nucleo massiccio a 3 canali per la misura di correnti AC e DC fino a ±1 A. Scala ogni ingresso su un'uscita analogica lineare da ±1,6 Vpp, così il segnale può essere letto da moduli di ingresso analogico standard come I-7017 e I-87017 senza richiedere hardware dedicato per alte correnti.La versione "I" è progettata per mantenere separati elettricamente i segnali di ingresso e di uscita. Garantisce un isolamento intra-modulo di 3000 VDC e un isolamento tra canali di 3000 Vrms, che contribuisce a ridurre l'accoppiamento di disturbi dagli ingressi di corrente al circuito di misura e tra i canali.Il modulo si monta su guida DIN, funziona con alimentazione da +10 VDC a +24 VDC con assorbimento di 1,2 W ed è specificato per il funzionamento da -25 a +75 °C. Il nucleo massiccio ha un diametro interno di 20,4 x 10,4 mm e l'involucro in plastica misura 148 x 83 x 39 mm (L x P x A).ApplicazioniMisura di alte correnti con i moduli di ingresso analogico I-7017 e I-87017Monitoraggio della corrente elettrica nei quadri di automazione industriale

DN-843I-CT-20 CR è un modulo trasformatore di corrente a tre canali che consente di eseguire misure di corrente alternata e continua ad alta intensità con i comuni moduli di ingresso analogico. Ciascun canale accetta fino a ±20 A e la attenua in modo lineare su un'uscita di ±10 Vpp, in modo che il segnale possa essere letto direttamente dall'hardware I/O compatibile.La versione "I" offre un isolamento di 3000 VDC all'interno del modulo e un isolamento di 3000 VDC tra i canali, che impedisce al rumore di passare tra ingressi, uscite e canali. La struttura chiusa a nucleo massiccio ha un diametro interno di 20,4 x 10,4 mm, e il modulo è progettato per l'uso con i moduli di ingresso analogico I-7017 e I-87017.L'involucro in plastica si monta su guida DIN e funziona con un'alimentazione da +10 VDC a +24 VDC, con un intervallo di temperatura operativa da -25 a +75 °C. La protezione EMS standard comprende l'immunità alle scariche elettrostatiche (ESD) fino a ±4 kV a contatto e ±8 kV in aria.ApplicazioniMisura di correnti elevate in circuiti AC e DC mediante moduli di ingresso analogicoMonitoraggio isolato della corrente insieme ai moduli di acquisizione dati I-7017 e I-87017

DN-843I-CT-50 CR è un modulo trasformatore di corrente a tre canali che converte correnti fino a ±50 A, AC o DC, in un segnale proporzionale da ±4 Vpp. In questo modo i progettisti possono misurare correnti elevate con i comuni moduli di ingresso analogico a bassa tensione, senza portare conduttori ad alta corrente all'interno dell'elettronica di controllo.La versione "I" aggiunge un isolamento galvanico di 3000 VDC tra ingresso e uscita e di 3000 Vrms tra i canali. Questo impedisce che il rumore proveniente dal lato ad alta corrente entri nel percorso di misura e separa i canali tra loro. Il modulo è adatto all'uso con moduli di ingresso analogico come I-7017 e I-87017.Ogni canale utilizza un nucleo massiccio chiuso con apertura di 20,4 x 10,4 mm e viene alimentato da +10 VDC a +24 VDC. L'alloggiamento in plastica per guida DIN copre un intervallo di funzionamento da -25 ~ +75 °C.ApplicazioniMisura di correnti elevate con moduli di ingresso analogicoMonitoraggio isolato di correnti AC/DC in quadri di controllo

Il DN-843V-600V è un attenuatore di tensione a 3 canali che riduce ingressi AC o DC ad alta tensione, fino a ±600 Vpp, a un'uscita di ±10 Vpp. Ciò consente di misurare alte tensioni con moduli di ingresso analogici come l'I-7017 e l'I-87017.Ogni canale offre un rapporto di attenuazione lineare e un'impedenza d'ingresso di >1 MΩ, con una precisione dell'1% del FSR e una banda passante di 100 KHz. Il modulo è alimentato da +10 ~ +30 VDC, assorbe 0,56 W e si installa su guida DIN.Questa variante non isolata è destinata alle applicazioni in cui non è richiesto l'isolamento tra i canali e all'interno del modulo. Per il funzionamento isolato, il DN-843VI-600V garantisce un isolamento di 3000 VDC tra i canali e all'interno del modulo.Attenua ingressi AC/DC da ±600 Vpp a uscite da ±10 VppTre canali indipendenti con rapporto di attenuazione lineareImpedenza d'ingresso >1 MΩ e precisione dell'1% del FSRBanda passante di 100 KHzAlimentazione di ingresso da +10 ~ +30 VDC, consumo 0,56 WContenitore in plastica, 174 x 122 x 25 mm, montaggio su guida DINTemperatura di esercizio da -25 ~ +75 °C; CE, UKCA, RoHS e WEEEApplicazioniMisura di segnali AC o DC ad alta tensione con moduli di ingresso analogici standard ±10 VCollegamento di sorgenti ad alta tensione ai moduli di ingresso analogici I-7017 e I-87017
