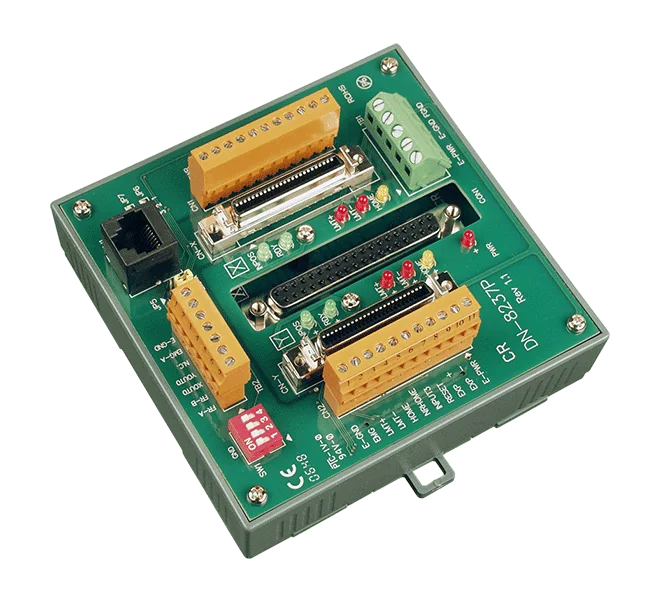

DN-8237PB Scheda terminale per controllo del movimento a 2 assi per Panasonic MINAS A4/A5

La DN-8237UB CR è una scheda figlia a 2 assi che offre ai controller di movimento a 2 assi ICP DAS, come I-8092F e PISO-PS200, un'interfaccia pratica a morsetti a vite per azionamenti passo-passo o servo con comando a impulsi. È progettata per la configurazione di cablaggio universale a innesto, così i segnali di campo possono essere collegati senza modificare il controller.Ogni asse dispone di un proprio gruppo di segnali, che comprende le linee di comando dell'uscita a impulsi, il feedback dell'encoder, gli ingressi di home, near-home e finecorsa, e un'uscita di abilitazione servo. L'isolamento ad alta velocità a fotoaccoppiatore integrato contribuisce a proteggere il controller, e i LED di stato per alimentazione, home e finecorsa semplificano la messa in servizio e la ricerca guasti. I connettori a morsetti sono intercambiabili per riassegnare la definizione di ciascun asse senza ricablare.La scheda include un modulo di alimentazione integrato che accetta 20 ~ 26 VDC e fornisce le tensioni necessarie ai circuiti di bordo. È adatta sia a driver motore per impieghi generali sia agli amplificatori motore Mitsubishi e Panasonic, e offre un terminale FRnet per l'espansione I/O seriale ad alta velocità dove il controller supporta FRnet.ApplicazioniControllo del movimento di motori passo-passo a due assi con driver a comando a impulsiControllo del movimento di motori servo a due assi con driver a comando a impulsiCollegamento di amplificatori motore per impieghi generali, Mitsubishi e Panasonic ai controller di movimento a 2 assi ICP DASPosizionamento di macchine multiasse con rilevamento di home e finecorsa

La DN-8237GB CR è una scheda terminali per controllo di movimento a 2 assi per controllori ICP DAS come l'I-8092F e il PISO-PS200. Rende accessibili le linee di comando a impulsi, il feedback dell'encoder, gli ingressi di home, near-home e finecorsa e un'uscita di abilitazione servo per ciascun asse, in modo che azionamenti per motori passo-passo o servo possano essere collegati direttamente al controllore.Ogni asse dispone di un proprio gruppo di segnali e i connettori a morsetto possono essere scambiati per modificare l'assegnazione degli assi senza ricablaggio. L'isolamento ottico integrato contribuisce a proteggere il controllore, mentre un modulo di alimentazione integrato genera le tensioni necessarie alla scheda da un'alimentazione di 20 ~ 26 VDC.Adatta ad azionamenti di uso generale e amplificatori per motori Mitsubishi e Panasonic.Morsetto FRnet disponibile per l'espansione I/O seriale ad alta velocità, dove il controllore supporta FRnet.ApplicazioniControllo di movimento di motori passo-passo a 2 assiControllo di movimento di motori servo a 2 assiCollegamento di controllori di movimento ICP DAS ad amplificatori per motori di uso generale, Mitsubishi e Panasonic

La DN-8237MB CR è una scheda figlia per il controllo del movimento che abbina i controllori di movimento a 2 assi ICP DAS agli amplificatori servo Mitsubishi MELSERVO-J2. È progettata per essere montata su controllori compatibili come l'I-8092F e il PISO-PS200 e supporta motori passo-passo o servo con comando a impulsi.I segnali sono instradati tramite morsetti a vite raggruppati per asse. Ogni gruppo comprende le linee di comando delle uscite a impulsi, le linee di retroazione dell'encoder, gli ingressi a funzione speciale (home, prossimità home e finecorsa) e un'uscita di abilitazione servo. I connettori sono intercambiabili per riassegnare la definizione degli assi senza ricablaggio, e l'isolamento ottico integrato contribuisce a proteggere il controllore.Un modulo di alimentazione integrato genera le tensioni necessarie alla scheda a partire da un'alimentazione in ingresso ampia di 20 ~ 26 VDC, con un assorbimento fino a 12 W a 24 VDC. I LED di alimentazione e di stato indicano lo stato della scheda e dei segnali di finecorsa e home. La scheda è dichiarata per una temperatura di esercizio di -20 ~ +75 °C.ApplicazioniPosizionamento a due assi di motori passo-passo o servo con controllori di movimento ICP DASControllo del movimento con amplificatori servo Mitsubishi MELSERVO-J2Cablaggio degli assi dove è richiesta la riassegnazione degli assi tramite connettori

DN-8237YB è una scheda terminale per il controllo del movimento a 2 assi che collega i controllori di movimento a 2 assi ICP DAS, come I-8092F e PISO-PS200, agli amplificatori servo Yaskawa Sigma II/III/V. Ogni asse dispone di propri canali di uscita a impulsi, ingressi di retroazione encoder, ingressi di home, near-home e finecorsa, nonché un'uscita di abilitazione servo, tutti portati su morsetti a vite.L'isolamento fotoaccoppiato sul percorso dei segnali contribuisce a proteggere il controllore di movimento dal lato azionamento. Un modulo di alimentazione integrato genera le tensioni necessarie alla scheda a partire da un'ampia alimentazione da 20 ~ 26 VDC; il LED di alimentazione e i LED di stato per gli ingressi di home e finecorsa semplificano la messa in servizio e la diagnosi dei guasti.I connettori sono intercambiabili per riassegnare le definizioni degli assi senza ricablaggio, utile quando si riconfigura una macchina. Dove il controllore supporta FRnet, un morsetto dedicato offre l'espansione I/O seriale ad alta velocità.ApplicazioniControllo del movimento a due assi con amplificatori servo Yaskawa Sigma II/III/VPosizionamento con comando a impulsi di motori passo-passo o servomotoriInterfaccia di cablaggio tra i controllori di movimento a 2 assi ICP DAS e gli azionamenti servo

La DN-8237DB è una scheda figlia per il controllo del movimento che aggiunge l'interfacciamento per due assi di azionamento stepper o servo ai controller di movimento ICP DAS a 2 assi compatibili, come l'I-8092F e il PISO-PS200. È configurata per l'amplificatore servo Delta ASDA-A ed è adatta a ingegneri che necessitano di un punto di cablaggio pulito e isolato tra il controller e l'azionamento.Ogni asse dispone di un proprio gruppo di segnali: linee di comando a impulsi, retroazione encoder, ingressi dedicati per i sensori di home, near-home e di finecorsa, e un'uscita di abilitazione servo. I segnali sono collegati a morsetti a vite e i connettori di asse possono essere scambiati per modificare l'assegnazione di ciascun asse ai gruppi di segnali, senza dover rifare il cablaggio.Un modulo di alimentazione integrato accetta 20 ~ 26 VDC e fornisce le tensioni necessarie ai circuiti della scheda. I LED di alimentazione e di stato, compresa la segnalazione dei sensori di home e di finecorsa, facilitano la messa in servizio e la ricerca dei guasti.ApplicazioniPosizionamento a due assi con motori stepper o servo e amplificatori servo Delta ASDA-AControllo del movimento con comando a impulsi tramite controller di movimento ICP DAS a 2 assiCollegamento di retroazione encoder e sensori di limite o di home a un controller di movimento
