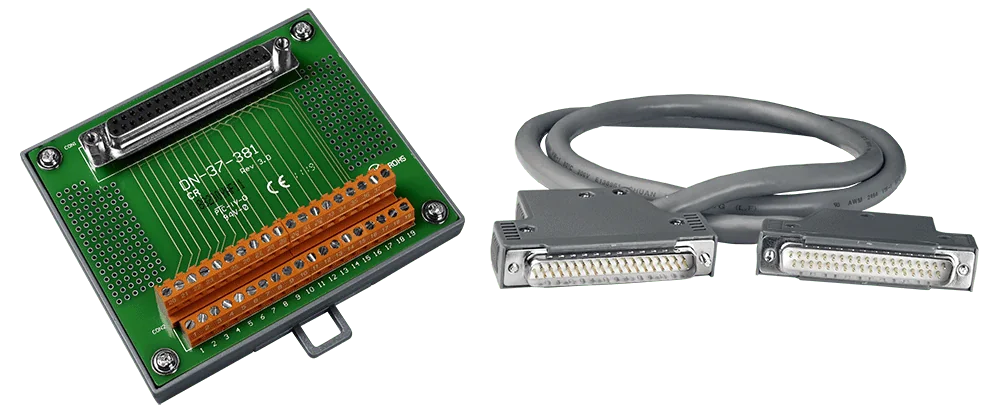

DN-37-381 Scheda morsettiera a vite da DB37, passo 3,81 mm, montaggio su guida DIN

Morsettiera femmina DB37 con passo 5,08 mm, montaggio su guida DIN. Include: CA-3720AM (cavo DB37 maschio-femmina, con custodia Moding, 45º, 2 m).

La DN-37-381-A ripartisce una connessione D-sub a 37 pin su due morsettiere a vite a 19 poli con passo 3,81 mm, montate su guida DIN. Offre agli ingegneri un modo pratico per collegare il cablaggio di campo all'hardware di acquisizione dati dotato di connettore DB37, senza dover terminare i singoli fili sul connettore D-sub.Il codice d'ordine include il cavo DB37 maschio-femmina CA-3710A, 45º, 1 m, così la scheda può essere collegata subito a una sorgente DB37. La scheda misura 99 mm x 82 mm ed è progettata per il montaggio su guida DIN.La scheda è classificata per una temperatura operativa di 0 ~ 60°C e una temperatura di stoccaggio di -20 ~ 70°C, con umidità del 5% ~ 90% RH senza condensa. Riporta le marcature CE, UKCA, FCC, RoHS e WEEE.ApplicazioniCablaggio di segnali di campo verso schede di acquisizione dati DB37Connessione I/O a pannello in quadri di controllo

La DN-37/N-A consente di portare una connessione D-sub a 37 pin su morsetti a vite, in modo che il cablaggio di campo possa essere attestato su una scheda a morsetti invece di essere collegato direttamente alla scheda DAQ. È indicata per ingegneri che necessitano di un punto di cablaggio pratico per i segnali provenienti da un'interfaccia DB37.La scheda dispone di due blocchi di morsetti a vite a 19 poli con passo 5,08 mm, oltre a un secondo connettore D-sub a 37 pin disponibile per l'espansione. È dimensionata per una corrente massima di 1 A e una tensione continua di 50 V, con una tensione di prova dielettrica di 250 VAC per un minuto.Il codice d'ordine comprende un cavo DB37 maschio-femmina da 1 m. La scheda è specificata per una temperatura di funzionamento di 0 ~ 60 °C e riporta le marcature CE, UKCA, FCC, RoHS e WEEE.ApplicazioniAttestazione del cablaggio di campo per schede DAQ con connettori DB37Espansione delle connessioni di segnale da un'interfaccia D-sub a 37 pin

DN-37/N CR distribuisce due connettori D-sub a 37 pin su morsettiere a vite a 19 poli con passo 5,08 mm, offrendo agli ingegneri un modo pratico per collegare i segnali di campo a una scheda figlia DAQ senza realizzare un cablaggio personalizzato. La scheda dispone di due connettori DB37 femmina, pertanto uno può essere utilizzato per l'espansione mentre l'altro serve per il collegamento principale.I valori nominali elettrici indicati per la serie DN-37 sono una corrente massima di 1 A, una tensione continua massima di 50 V e una tensione di tenuta dielettrica di 250 VAC per un minuto. La scheda misura 144 mm x 72 mm e ha una temperatura di esercizio di 0 ~ 60°C, con temperatura di immagazzinamento da -20 ~ 70°C e umidità da 5% ~ 90% RH senza condensa.Il codice viene fornito con il cavo CA-3710 (DB37 maschio-maschio, 45º, 1 m), in modo da poter collegare la scheda direttamente a un modulo DAQ compatibile appena estratta dalla confezione. Si noti che il montaggio su guida DIN indicato per la serie DN-37 non fa parte della descrizione del DN-37/N CR, quindi verificare i dettagli meccanici prima di specificarlo per un quadro montato su guida.ApplicazioniCablaggio di segnali di campo verso schede figlia DAQ con connettore DB37Interconnessione di hardware per l'acquisizione dati con collegamenti a morsettiera a vite

La DN-37/2 CR è una scheda di breakout montata su guida DIN che porta la connessione D-sub femmina DB37 su due morsettiere a vite a 19 poli con passo 5,08 mm. È indicata per i tecnici che devono cablare segnali di campo su hardware di acquisizione dati dotato di DB37 senza lavorare direttamente sui pin del D-sub.La scheda integra due connettori D-sub a 37 poli, uno per il collegamento all'host e uno per l'espansione. Questo codice d'ordine include il cavo DB37 maschio-maschio CA-3720, 45º, 2 m, così la scheda può essere collegata al dispositivo host subito dopo il disimballo.I valori nominali elettrici sono corrente massima 1 A, tensione continua massima 50 V e tensione di tenuta dielettrica 250 VAC per un minuto. La scheda misura 144 mm x 72 mm ed è specificata per il funzionamento a 0 ~ 60°C.ApplicazioniBreakout di cablaggio di campo per hardware di acquisizione dati dotato di DB37Terminazione del cablaggio di segnale su pannello montato su guida DIN

La DN-37 CR è una scheda femmina da DB37 a morsettiera a vite per il cablaggio dei segnali di campo verso hardware di acquisizione dati basato su DB37. Dispone di due connettori D-sub a 37 pin, uno dei quali previsto per l'espansione, e di due morsettiere a vite a 19 poli con passo di 5,08 mm, montata su guida DIN.Questo codice d'ordine include il cavo CA-3710, un assemblaggio DB37 maschio-maschio a 45º da 1 m, in modo che la scheda possa essere collegata direttamente a un dispositivo DB37 compatibile appena estratta dalla confezione. La scheda è dimensionata per un massimo di 1 A e 50 V DC, con una tensione di tenuta dielettrica di 250 VAC per un minuto.Con dimensioni di 144 mm x 72 mm, la scheda è adatta ai quadri di controllo dove è richiesto un ingombro su guida DIN. È specificata per un intervallo di funzionamento di 0 ~ 60°C e possiede le certificazioni CE, UKCA, FCC, RoHS e WEEE.ApplicazioniCablaggio di campo per schede di acquisizione dati basate su DB37Breakout a morsettiera a vite in quadri di controllo con guida DIN

La DN-37-A è una scheda morsettiera montata su guida DIN che riceve i segnali da un connettore D-sub DB37 femmina e li rende disponibili su morsetti a vite con passo 5,08 mm. È indicata per i progettisti che desiderano collegare i segnali di campo a una scheda I/O basata su DB37 senza realizzare terminazioni di cavo singole.La scheda dispone di due connettori D-sub a 37 pin, uno dei quali previsto per l'espansione, e di due morsettiere a vite a 19 poli. Il codice d'ordine DN-37-A CR include il cavo DB37 maschio-femmina CA-3710A, 45º, 1 m, così la scheda può essere collegata direttamente a un dispositivo DB37 compatibile già dalla confezione.I valori nominali elettrici sono una corrente massima di 1 A, una tensione nominale massima in corrente continua di 50 V e una tensione di tenuta dielettrica di 250 VAC per un minuto. La scheda misura 144 mm x 72 mm e è dichiarata per il funzionamento a 0 ~ 60°C.ApplicazioniTerminazione del cablaggio di campo per segnali I/O collegati tramite DB37
